| Brand Name: | GEZHI or OEM |
| Número do modelo: | 100G QSFP28 ZR 1310nm 80Km |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

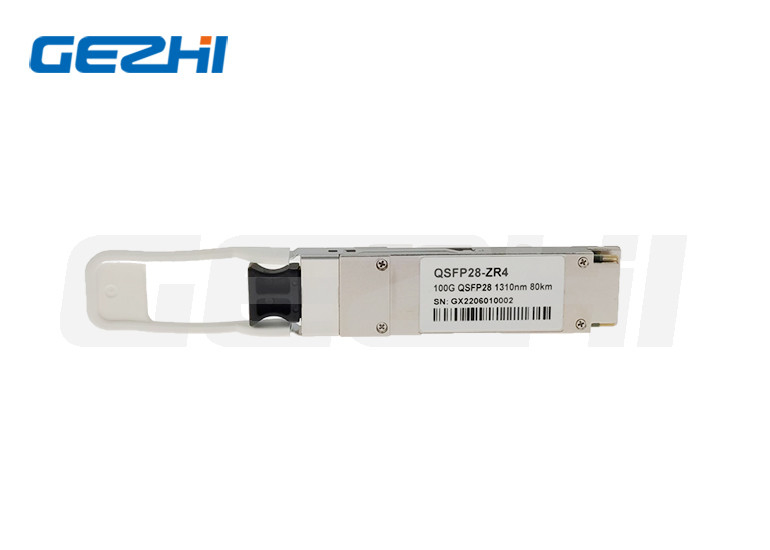

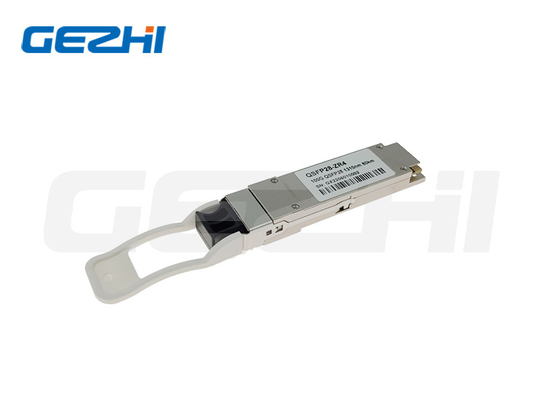

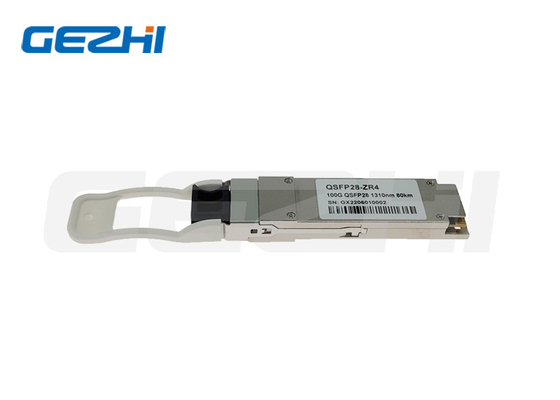

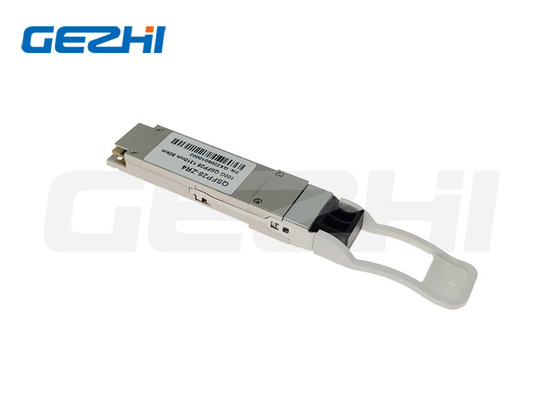

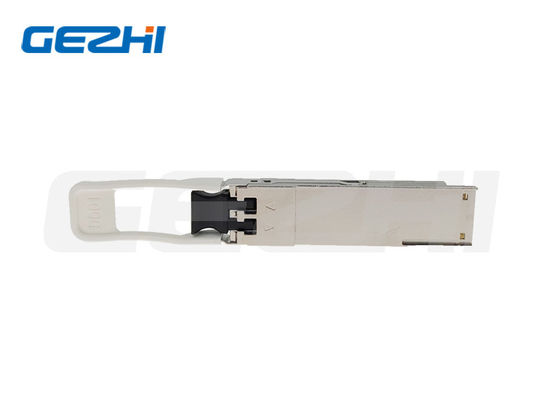

Módulo de transceptor óptico 100G QSFP28 ZR 1310nm 80Km altamente compatível
Descrição
O Gezhi Photonics 100G QSFP28 ZR4 é projetado para aplicações de comunicação óptica de 80 km. Este módulo contém um transmissor óptico de 4 faixas,Receptor óptico de 4 faixas e bloco de gestão de módulos, incluindo 2 interfaces sérias de fiosOs sinais ópticos são multiplexados para uma fibra de modo único através de um conector LC padrão da indústria.
Características
Aplicações
Classificações máximas absolutas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Tensão de alimentação | Vcc | -Não.3 | 3.6 | V | |
| Intervalo de temperatura de armazenamento | T | - 40 | 85 | °C | |
| Umidade relativa | RH | 15 | 85 | % | |
| Limite de danos, em cada faixa | THd | 6.5 | dBm |
Condições de funcionamento recomendadas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade |
| Intervalo de temperatura de funcionamento do caso | Tc | 0 | - | 70 | °C |
| Tensão de alimentação | Vcc | 3.14 | 3.3 | 3.47 | V |
| Distância de ligação com G.652 | P | - | - | 80 | km |
| Taxa de dados | BR | - | 25.78125 | - | Gbit/s |
Características elétricas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade | Notas |
| Dissipação de energia | 6.5 | W | ||||
| Corrente de abastecimento | C.I.C. | 1.8759 | A | Estado estacionário | ||
| Transmissor | ||||||
| Taxa de dados, por faixa | 25.78125 | Gbit/s | ||||
| Voltagem diferencial pk-pk | Vpp | 900 | mV | A 1 MHz | ||
| Voltagem de modo comum | Vcm | - 350 | 2850 | mV | ||
| Tempo de transição | Trise/Tfall | 10 | ps | 20% a 80% | ||
| Descoordenação de resistência de terminação diferencial | 10 | % | ||||
| Largura dos olhos | EW15 | 0.46 | UI | |||
| Altura dos olhos | EH15 | 95 | mV | |||
| Receptor | ||||||
| Taxa de dados, por faixa | 25.78125 | Gbit/s | ||||
| Descoordenação de resistência de terminação diferencial | 10 | % | A 1 MHz | |||
| Balanço da tensão de saída diferencial | Vout, pp | 900 | mV | |||
| Ruído do modo comum, RMS | VRS | 17.5 | mV | |||
| Tempo de transição | Trise/Tfall | 12 | ps | 20% a 80% | ||
| Largura dos olhos | EW15 | 0.57 | UI | |||
| Altura dos olhos | EH15 | 228 | mV | |||
Características ópticas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade | Notas |
| Características do transmissor | ||||||
| Taxa de sinalização por faixa | 25.78125 | GBd | 1 | |||
| Comprimentos de onda do centro da pista (range) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Relação de supressão do modo lateral | SMSR | 30 | - | - | dB | |
| Total Potência média de lançamento | PTOTAL | 8.0 | 12.5 | dBm | ||
| Potência média de lançamento, por faixa | Ponto de partida | 2.0 | 6.5 | dBm | ||
|
Diferença de potência de lançamento entre quaisquer duas pistas ((média e OMA) |
- | 3 | dBm | |||
| Potência média de lançamento do transmissor desligado, por faixa | - POFF | - | - | - Trinta | dBm | |
| Taxa de extinção | Urgência | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| Tolerância à perda de retorno óptico | 20 | dB | ||||
| Transmitir Reflexão | RFL | - | - | - Doze | dB | |
| Margem da máscara | 5 | * | * | % | ||
|
Definição de máscara de olho de saída {X1,X2,X3,Y1,Y2,Y3} |
- Não.25,0.4,0.45,0.25,0.28,0.4} | |||||
| Características do receptor | ||||||
| Taxa de sinalização por faixa | 25.78125 | GBd | ||||
| Comprimentos de onda do centro da pista (range) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Potência média do receptor, por faixa | THd | - 28 | - 7 | dBm | 1 | |
| Potência do receptor, por faixa ((OMA) | - 7 | dBm | ||||
| Refletância do receptor | SenOMA1 | - 26 anos. | dB | 1 | ||
| Sensibilidade do receptor Médio, por faixa | SenOMA2 | - 28 | dBm | 2 | ||
|
Receptor 3 dB limite de transmissão elétrica superior Frequência, cada faixa |
Localização | 31 | GHz | |||
| Limite de danos, para cada faixa | Perda | 6.5 | dBm | |||
| Período de validade | Perda | - 40 | dBm | |||
| LOS Deassert | - 29 | dBm | ||||
| LOS Histerese | 0.5 | dB | ||||
|
|
