| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-CW-SFP-80KM |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

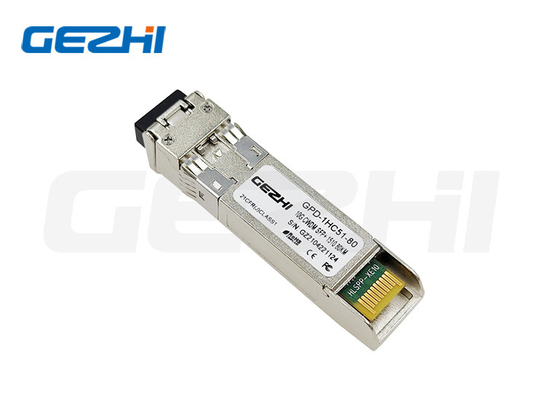

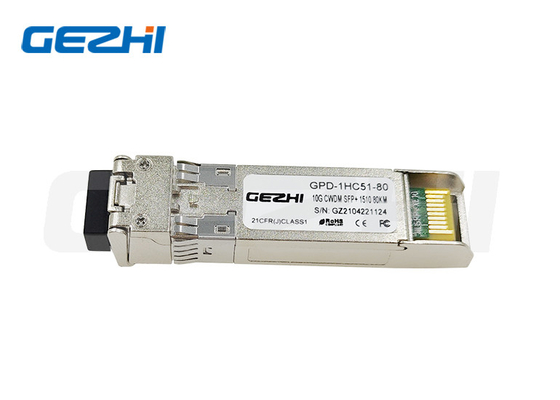

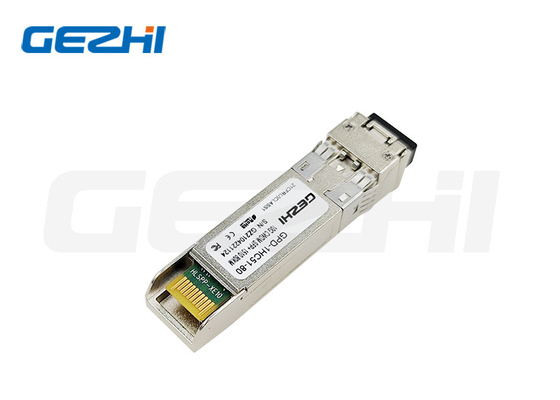

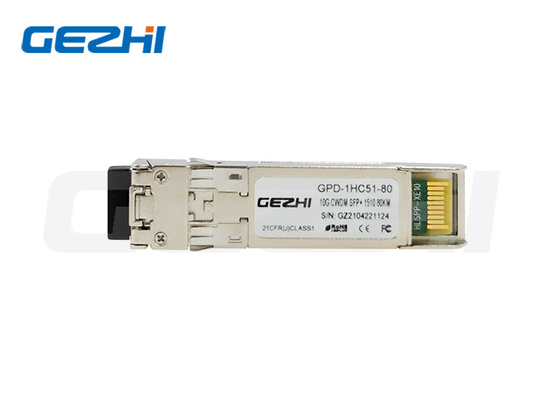

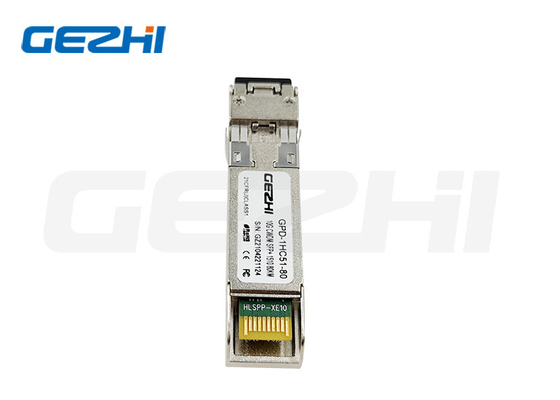

10G CWDM SFP Transceiver Module 1410 - 1610nm 10GBASE 80KM LC/UPC Connector
Descrição do produto
O transceptor Gezhi CWDM 10Gbps SFP + é projetado para transmitir e receber dados ópticos através de fibra óptica de modo único para um comprimento de link de 40 km. Este transceptor consiste em duas seções:A secção do transmissor incorpora um laser CWDM EMLE a secção do receptor consiste num fotodiodo APD integrado com um TIA.
Características do produto
Aplicação
Transceptor CWDM
| CWDM SFP | ||||
| CWDM SFP 1G/2G | (1270nm-1610nm) | 40/80/120 km | CWDM SFP | 0-70°C |
| CWDM SFP 4.25G | (1270nm-1610nm) | 40km e 80km | CWDM SFP | 0-70°C |
| CWDM SFP+(10G) | ||||
| CWDM SFP 10G LR | (1270-1330 nm) | 10 km | CWDM SFP+ | 0-70°C |
| CWDM SFP ER | (1470-1610 nm) | 40 km | CWDM SFP+ | 0-70°C |
| CWDM SFP ZR | (1470-1610 nm) | 80 km | CWDM SFP+ | 0-70°C |
Características ópticas
| Parâmetro | Símbolo | Minha. | Tipo | Max. - O quê? | Unidade | Notas |
| Transmissor | ||||||
| Comprimento de onda operacional | λ | λ-7,5 nm | λ | λ+7,5 nm | nm | 1 |
| Potência de saída (Ativada) | PAVE | 0 | 4 | dBm | 2 | |
| Relação de supressão no modo lateral | SMSR | 30 | dB | |||
| Taxa de extinção | Urgência | 9 | dB | |||
| Largura do espectro RMS | Δλ | 1 | nm | |||
| Tempo de subida/baixa (20%~80%) | Tr/Tf | 50 | ps | |||
| Sanção de dispersão | TDP | 3 | dB | |||
| Intensidade relativa do ruído | RIN | -128 | dB/Hz | |||
| Figura de saída | Compatível com a norma IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda operacional | λ | 1260 | 1620 | nm | ||
| Sensibilidade do receptor | PSEN1 | - 24. | dBm | 3 | ||
| Sensibilidade a 80 km de fibra | PSEN2 | - 20 | dBm | 3 | ||
| Sobrecarga | PAVE | - 7 | dBm | |||
| Período de validade | Pai! | - Trinta e cinco | dBm | |||
| Ativos líquidos | Pd | - 26 anos. | dBm | |||
| LOS Histerese | Pd-Pa | 0.5 | dB | |||
Notas:
1. O comprimento de onda λ=1470nm~1610nm, total de 8 comprimentos de onda, 20nm de espaçamento
2. Medido a 10,3125 b/s com padrão de ensaio PRBS 231 1 NRZ.
3.Sob o pior ER = 9, medido a 10,3125 Gb/s com padrão de ensaio PRBS 231 - 1 NRZ para BER < 1x10-12
Dimensões do pacote
|
|
