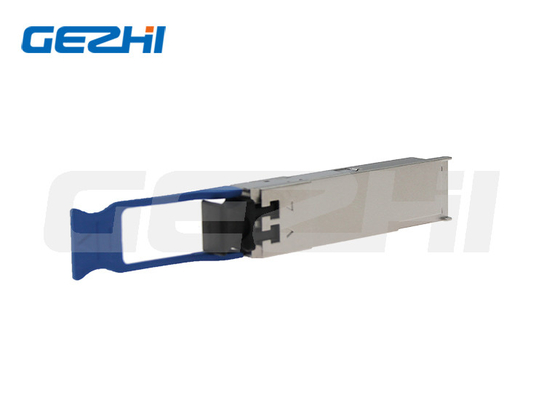

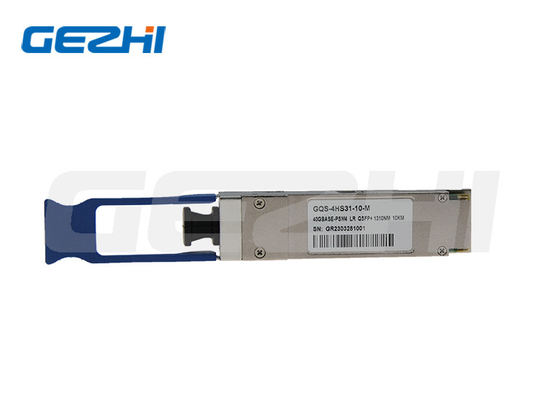

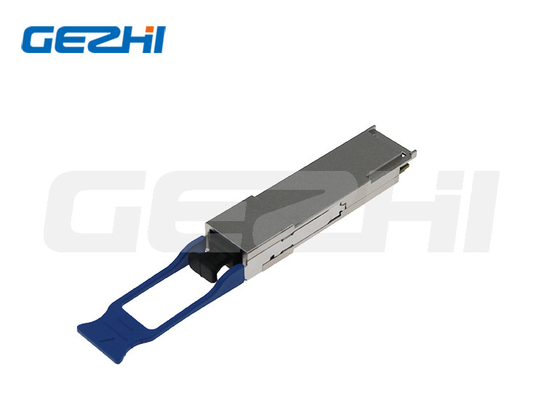

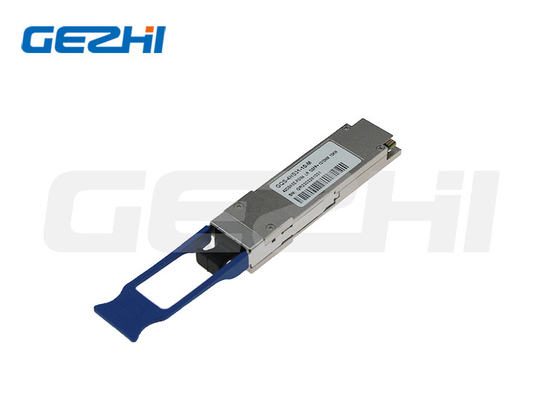

LR4 40G QSFP+ Transceptor 1310nm 10km SMF Fiber Transceiver Module

Name: LR4 40G QSFP+ Transceptor 1310nm 10km SMF Fiber Transceiver Module
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 40G QSFP+ LR4
Price: 125.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	40G QSFP+ LR4
MOQ:	1pc
preço:	Negociável
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Velocidade:

40Gbps

Distância de transmissão:

10km

Comprimento de onda:

1310nm

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

LR4 40G QSFP+ Transceptor

40G QSFP+ Transceptor 10km

Módulo do transceptor da fibra de SMF

Descrição do produto

40G QSFP+ LR4 1310nm 10km SMF Fibra Transceptor Modulo

Descrição

Este produto é um módulo transceptor projetado para aplicações de comunicação óptica de 2m-10km. O projeto é compatível com 40GBASE-LR4 do padrão IEEE P802.3ba.O módulo converte 4 canais de entrada (ch) de dados elétricos de 10Gb/s em 4 sinais ópticos CWDM, e multiplexa-os num único canal para transmissão óptica de 40Gb/s. Por outro lado, no lado do receptor, o módulo desmultiplexa ópticamente uma entrada de 40Gb/s em sinais de 4 canais CWDM,e converte-os em dados elétricos de saída de 4 canais.

Os comprimentos de onda centrais dos 4 canais CWDM são 1271, 1291, 1311 e 1331 nm como membros da grade de comprimentos de onda CWDM definida na ITU-T G694.2Para minimizar a dispersão óptica no sistema de longa distância, o conector LC é equipado com um conector duplex para a interface óptica e um conector de 148 pinos para a interface elétrica.A fibra monomodo (SMF) deve ser aplicada neste módulo..

O produto é concebido com fator de forma, ligação óptica/elétrica e sistema de diagnóstico digital.

Características

Modulo transceptor full-duplex de 4 canais
Até 11,2 Gbps de ligações de dados por canal
Comprimento máximo de ligação de 10 km
4 vias CWDM MUX/DEMUX
Funções de diagnóstico digital integradas
Fator de forma QSFP+ ligável a quente
Fonte de alimentação de 3 V
Temperatura de funcionamento: 0°C a 70°C
Compatível com a RoHS 6 ((livre de chumbo)
Monitor de diagnóstico digital (DDM)
Consumo de energia < 2 W

Aplicação

Interruptores, roteadores e HBA
4CH SDR, DDR e QDR
Conexões de Telecomunicações 40G do lado do cliente

Características ópticas do transmissor

Parâmetro

Símbolo

Minha.

Tipico

Max.

Unidade

Notas

Atribuição de comprimento de onda

1264.5

1271

1277.5

1284.5

1291

1297.5

1304.5

1311

1317.5

1324.5

1331

1337.5

Transmissor

Relação de supressão no modo lateral

SMSR

Potência de lançamento média total

8.3

dBm

Potência média de lançamento, por faixa

- 7

2.3

dBm

Amplitude de modulação óptica, por faixa

OMA

- Quatro

+3.5

dBm

Diferença de potência de lançamento entre quaisquer duas pistas (OMA)

6.5

Potência de lançamento em OMA menos penalidade de transmissor e dispersão (TDP), por faixa

- Quatro.8

dBm

TDP, cada faixa

TDP

2.3

Taxa de extinção

Urgência

3.5

Intensidade relativa do ruído

Rem

-128

dB/Hz

Reflexo de 12 dB

Tolerância à perda de retorno óptico

Reflexão do transmissor

- Doze

Definição da máscara ocular do transmissor {X1, X2, X3, Y1, Y2, Y3}

- Não.25,0.4,0.45,0.25,0.28,0.4}

Média de potência de lançamento do transmissor desligado, por faixa

Pdesligado

- Trinta

dBm

Receptor

Limite de prejuízo

THd

3.3

dBm

Potência média na entrada do receptor, por faixa

- Trinta e três.7

2.3

dBm

Reflexão do receptor

- 26 anos.

Potência do receptor (OMA), por faixa

3.5

dBm

Sensibilidade do receptor sob tensão em OMA, em cada faixa

- Nove.9

dBm

Sensibilidade do receptor, em cada faixa

- 11 anos.5

dBm

Diferença de potência de recepção entre quaisquer duas faixas (OMA)

7.5

Receber eléctrica 3 dB Frequência de corte superior, cada faixa

12.3

GHz

Condições do ensaio de sensibilidade do receptor de tensão2

Penalidade de fechamento vertical dos olhos, por faixa

1.6

Jitter ocular estressado, cada faixa

0.3
