| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-CWDM-MUX |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

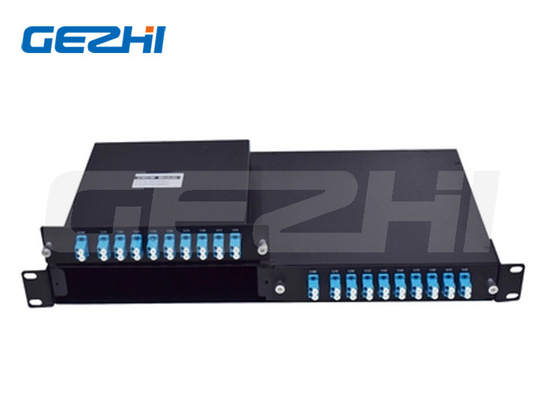

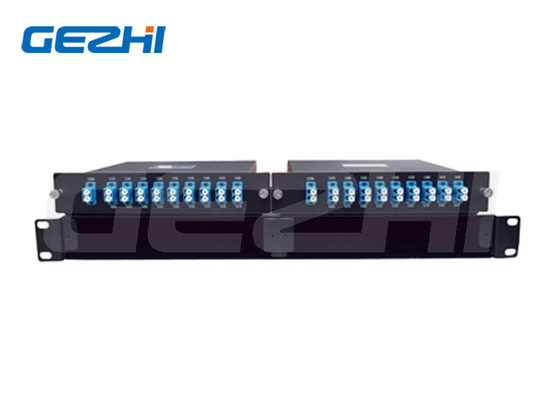

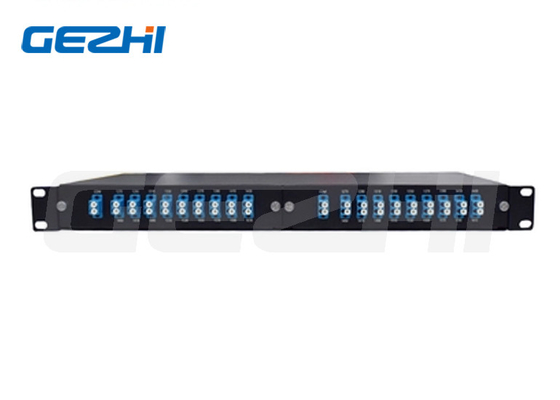

Módulo CWDM 18CH 1270-1610nm 1U LGX 2 Fenda de Meio Tamanho em 1 Cassete
Descrição do produto
O módulo CWDM Mux/Demux da Gezhi é sobre uma fibra de modo único ou duplex para estender a largura de banda WDM.
Ele oferece alta estabilidade e confiabilidade e tem tamanho de pacote compacto. Seu comprimento de onda operacional é de 1270nm a 1610nm ((1261nm-1611nm) que oferecem totalmente 18 canais com espaçamento de canal de 20nm.
Este tipo é um design muito compacto em um rack de 1U com 2 slots de meio tamanho LGX Cassette Single Fiber LC / UPC 1270nm-1610nm 18CH CWDM Mux Demux.
Série Gezhi CWDM Mutiplexer
* Dispositivo CWDM único nu embalado em tubo de vidro ou tubo de aço inoxidável
* Tipo de caixa ABS até 16 ou 18 canais
* Montador de rack padrão de 19" 1U
Características
* Perda de inserção muito baixa
* Alto isolamento
* Alta fiabilidade e estabilidade
* Baixa PDL
* Design compacto
* Boa uniformidade de canal para canal
* Largo comprimento de onda operacional: 1270nm-1610nm (1261nm~1611nm)
* Temperatura de funcionamento: -20 a +70°C
* Temperatura de funcionamento industrial: -40 a +80°C
Especificações do produto
| Parâmetro | Canal 4 | Canal 8 | Canal 18 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Comprimento de onda do canal (nm) | 1270~1610 | ||||||
| Precisão do comprimento de onda do centro (nm) | ± 0.5 | ||||||
| Espaçamento entre canais (nm) | 20 | ||||||
| Banda de passagem de canal (@-0,5dB largura de banda (nm) | > 13 | ||||||
| Perda de inserção (dB) | ≤ 1.2 | ≤ 2.5 | ≤ 3.1 | ||||
| Uniformidade do canal (dB) | ≤ 0.5 | ≤ 1.0 | ≤ 1.5 | ||||
| Canal Ripple (dB) | 0.3 | ||||||
| Isolamento (dB) | Adjacente | N/A | > 30 | N/A | > 30 | N/A | > 30 |
| Não adjacentes | N/A | > 40 | N/A | > 40 | N/A | > 40 | |
| Perda de inércia Sensibilidade à temperatura (dB/°C) | < 0.005 | ||||||
| Mudança de temperatura de comprimento de onda (nm/°C) | < 0.002 | ||||||
| Perda dependente da polarização (dB) | < 0.1 | ||||||
| Dispersão do modo de polarização | < 0.1 | ||||||
| Directividade (dB) | > 50 | ||||||
| Perda de retorno (dB) | > 45 | ||||||
| Potência máxima de manuseio (mW) | 500 | ||||||
| Temperatura de funcionamento (°C) | -20~+70 | ||||||
| Temperatura de armazenamento (°C) | -40 a 85 | ||||||
| Dimensão da embalagem (mm) | L100 x W80 x H10 ou L140xW100xH15 | ||||||
Aplicações
* Sistema CWDM
* Adicionar/Despedir
* Redes PON
* Ligações CATV
Conformidade
* Telcordia GR-1209-CORE-2001
* Telcordia GR-1221-CORE-1999
* RoHS
Detalhes Imagens
Informações de encomenda
| Configuração GZ | Número de canais | 1o Canal | Tipo de fibra | Comprimento da fibra | Conector de entrada/saída |
|
GZ-Gezhi M=Mux D=Demux O=OADM
|
04=4 canal 08=8 Canal 16=16 canal 18=18 canal ...... |
27=1270nm ...... |
1=Fibra nua 2=900um Tubos soltos 3 = 2 mm Cable 4=3mm Cable |
1=1m 2=2m S=Especificar |
0=Nenhum ...... |
|
|
