GZ-FSW-2x4 Switch Óptico de Fibra com Faixa de Comprimento de Onda de 1260~1650nm e Controle TTL para Baixa Perda de Inserção

Name: GZ-FSW-2x4 Switch Óptico de Fibra com Faixa de Comprimento de Onda de 1260~1650nm e Controle TTL para Baixa Perda de Inserção
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-2x4 Switch de fibra óptica
Price: 305.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	GZ-FSW-2x4 Switch de fibra óptica
MOQ:	1 PC
preço:	US$260-US$350
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Modelo:

GZ-FSW-2X4

Perda de inserção:

Tipo:0.5 dB no máximo:10,0 dB

Faixa de comprimento de onda:

1260~1650 nanômetro

Tipo de fibra:

SM, 9/125um ((SMF-28)

Potência óptica:

≤ 500 mW

Conector:

LC/PC

Modo de controle:

TTL

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000 pcs por mês

Destacar:

GZ-FSW-2x4 Switch de fibra óptica

1260~1650nm Switch de Fibra Óptica

Interruptor óptico de controlo TTL

Descrição do produto

GZ-FSW-2x4 Chave Óptica de Fibra 1260~1650nm Chave Óptica com Controle TTL

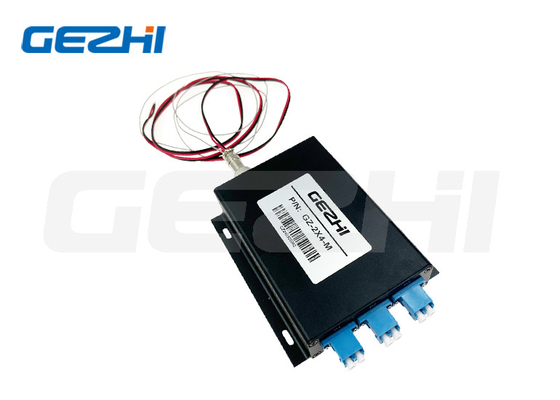

A chave óptica GZ-FSW-2x4 é um dispositivo de controle de caminho de luz de precisão projetado para gerenciar e converter caminhos ópticos em sistemas de comunicação. Esta chave desempenha um papel vital em aplicações de comunicação óptica, permitindo o gerenciamento e roteamento eficientes de caminhos de luz.

Principais Características

Solução de baixo custo incomparável
Distorções ópticas mínimas
Alto desempenho de isolamento
Confiabilidade excepcional
Design de caminho óptico sem epóxi
Comutação conveniente de caminho de luz via controle por botão
Interface RS-232 com capacidade de controle por software de PC

Aplicações

Sistemas de rede em anel
Monitoramento remoto em redes ópticas
Teste de componentes de fibra óptica
Monitoramento multiplexado de sistemas de transmissão óptica
Sistemas de troca automática de detectores ópticos LAN
Monitoramento dinâmico multiponto em sistemas de sensoriamento óptico

Especificações Técnicas

Parâmetro	Valores
Modelo	GZ-FSW-2X4
Perda de Inserção	Típ.: 0,5 dB, Máx.: 1,0 dB
Faixa de Comprimento de Onda	1260~1650 nm
Comprimento de Onda de Teste	1310/1550 nm
Tipo de Fibra	SM, 9/125um (SMF-28)
Perda de Retorno	≥50 dB
Crosstalk	≥70 dB
PDL	≤0,05 dB
WDL	≤0,25 dB
TDL	≤0,25 dB
Repetibilidade	≤0,02 dB
Vida Útil	≥10 milhões de ciclos
Tempo de Comutação	8 ms (canal adjacente)
Potência Óptica	≤500 mW
Conector	LC/PC
Modo de Controle	TTL
Fonte de Alimentação de Trabalho	5V/100 mA
Temperatura de Operação	-40°C a +85°C
Dimensão	104,012028±0,2mm

Dimensões do Produto e Interface

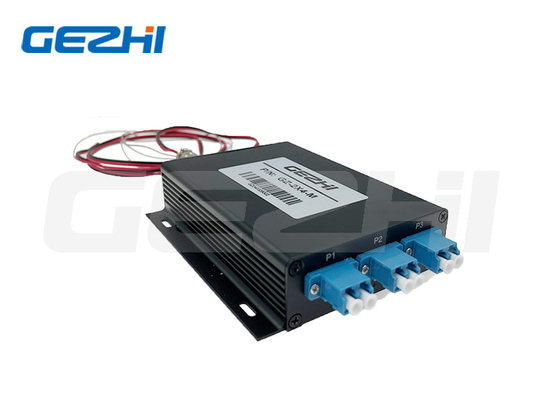

Configuração do Conector:
Conector P1: Comum do canal da chave óptica
Conector P2: Canal 1 da chave óptica
Conector P3: Canal 2 da chave óptica

Luzes Indicadoras:
Luz indicadora 1: Indicador de energia
Luz indicadora 2: Indicador do canal 1 (acende quando P1 passa para P2)
Luz indicadora 3: Indicador do canal 2 (acende quando P1 passa para P3)

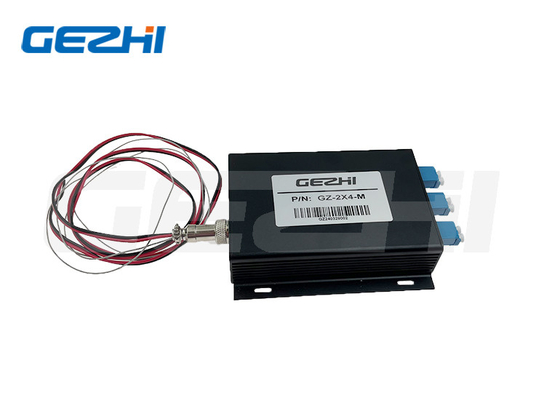

Interface de Controle GX12-3:
Pino 1: Fonte de alimentação +5V
Pino 2: Terra (GND)
Pino 3: Pino de controle (Alto: P1-P2, Baixo: P1-P3)

Configuração da Rota Óptica

Desenho Técnico
