| Brand Name: | Gezhi or OEM |
| Número do modelo: | 48 CH-AAWG DWDM |
| MOQ: | 1 peça |
| preço: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7 dias |
Descrição do produto

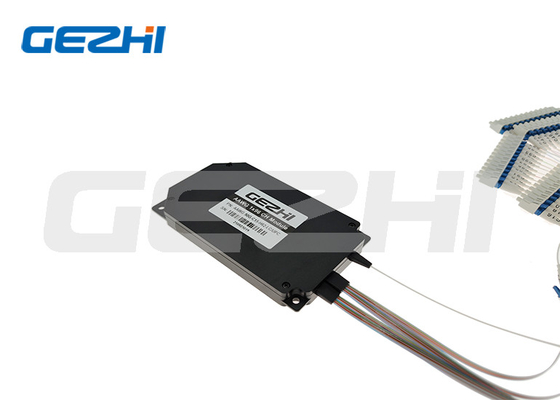

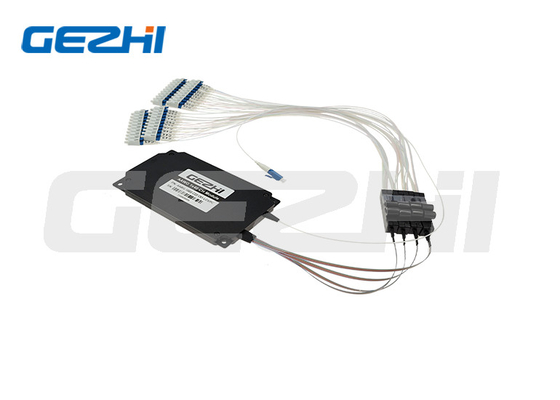

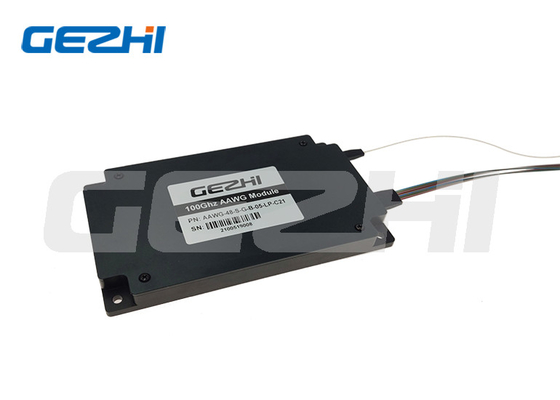

Módulo AWG atérmico DWDM de 48CH de 100 g para redes DWDM
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. Ele opera a 50GHz ou 100GHz canais espaçando comprimentos de onda DWDM da rede ITU de 1526nm para 1565nm. O AAWG DWDM pode ser usado para substituir o DWDM Mux DeMux de tipo filtro para casos em que a potência está disponível.
Características
Baixa perda de inserção e baixa PDL
Alto isolamento
Disponível até 96 canais com design compacto
Alta fiabilidade e elevada estabilidade
Telcordia GR-1209-CORE e GR-1221-CORE compatível
Compatível com a RoHS
Índice Técnico
| Parâmetro | Unidade | Módulo AAWG | ||||||||||
| Canal | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Espaçamento entre canais | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Tipo de chip | - Não. | Tipo Gaussiano | Tipo de topo plano | |||||||||
| Largura de banda do canal de 1 dB | nm | > 02 | > 02 | > 02 | > 018 | > 018 | > 038 | > 038 | > 038 | > 018 | > 018 | |
| Largura de banda do canal de 3 dB | nm | > 04 | > 04 | > 04 | > 028 | > 028 | > 058 | > 058 | > 058 | > 028 | > 028 | |
| Perda de inserção | dB | < 4.5 | < 4.5 | < 4.5 | < 6.5 | < 6.5 | < 5.5 | < 5.5 | < 5.5 | < 7.0 | < 7.0 | |
| Transmissão acoplada | dB | > 25 | > 25 | > 25 | > 22 | > 22 | > 25 | > 25 | > 25 | > 22 | > 22 | |
| Transmissão transversal não adjacente | dB | > 30 | > 30 | > 30 | > 27 | > 27 | > 30 | > 30 | > 30 | > 27 | > 27 | |
| Interferência total | dB | > 22 | > 22 | > 22 | > 20 | > 20 | > 22 | > 22 | > 22 | > 20 | > 20 | |
| Perda de retorno | dB | > 40 | ||||||||||
| Ripple | dB | < 0.7 | ||||||||||
| PDL | dB | < 0.5 | ||||||||||
| PMD | ps | < 0.5 | ||||||||||
| Dispersão cromática | PS/nm | ± 20 | ||||||||||
| Temperatura de funcionamento | °C | -5~+65 | ||||||||||
| Temperatura de armazenamento | °C | -40~+85 | ||||||||||
Tipo de chipMódulo AWG atérmico
Tipo Gaussiano
Baixa perda de inserção, elevado isolamento
Tipo de topo plano
Ampla faixa de trabalho, alta estabilidade do sinal
Informações de encomenda AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX-Duração de onda personalizada
| AAWG | Canal | Configuração | Tipo AWG | Pacote | Comprimento da fibra COM |
Faixa/Fan-out Comprimento da fibra |
Conector |
|
050G 100 g 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=Especificar |
S=Fibra única D=Fibra dupla
|
F=Flat-top G = Gaussiano |
B=caixa de metal R=19 ¢1U Rackmount S=Especificar |
05=0,5m 10=1,0m S=Especificar |
0505=0,5m/0,5m 1010=1,0m/1,0m |
00 = nenhum LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Especificar |
Q1:Posso pedir uma amostra? Qual é o seu MOQ?
|
|
