| Brand Name: | GEZHI or OEM |
| Número do modelo: | CWDM08MA00905LP |
| MOQ: | 1 PC |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

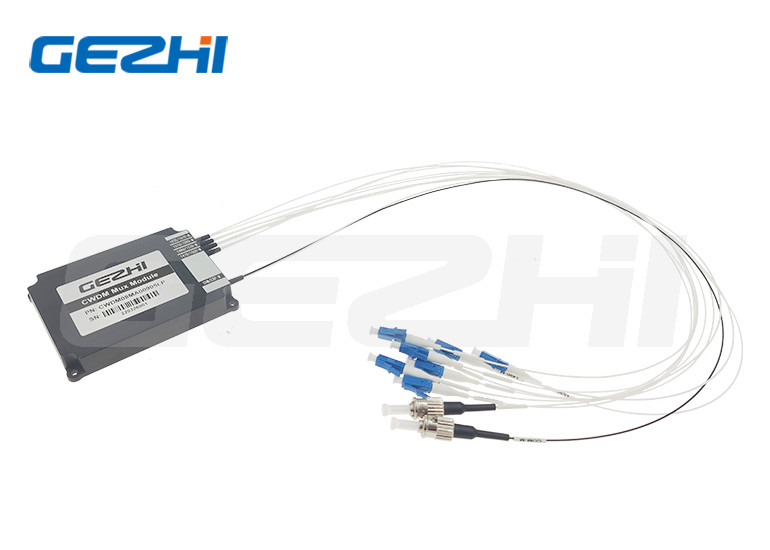

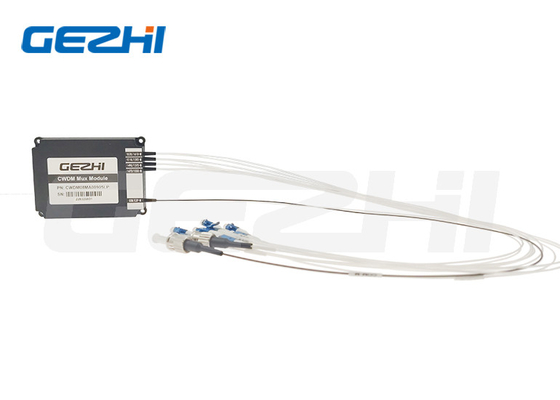

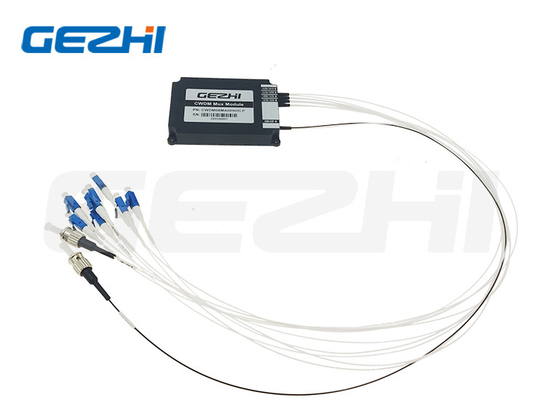

WDMs grosseiros 8 canais CWDM Mux Module Divisão de comprimento de onda Multiplexers
Descrição
O multiplexador de divisão de comprimento de onda grosseiro (CWDM Mux/Demux) utiliza tecnologia de revestimento de filme fino e design exclusivo de embalagens de microóptica de ligação de metais não fluxos.isolamento do canal elevado, banda larga de passagem, sensibilidade a baixas temperaturas e caminho óptico livre de epoxi.
Características
* Alto isolamento
* Baixa perda de inserção
* Baixa sensibilidade à polarização
* Banda larga
* Excelente estabilidade e fiabilidade
* Livre de epoxi no caminho óptico
Aplicações
* Sistemas WDM para redes de acesso/metrô
* Telecomunicações
* Multiplexagem óptica de adição/caída
* Monitorização da rede
Dimensão do pacote
Especificações
| Parâmetro | 4 Canais | 8 Canais | 16 Canais | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Comprimento de onda do canal (nm) | 1270 a 1610 ou 1271 a 1611 | ||||||
| Espaçamento entre canais (nm) | 20 | ||||||
| Banda de passagem de canal (@-0,5dB largura de banda (nm) | ≥ 13 | ||||||
| Perda de inserção (dB) | ≤ 1.5 | ≤ 2.5 | Baixo≤3.5, padrão≤4.5 | ||||
| Isolamento (dB) | Adjacente | ≥ 30 | |||||
| Não adjacentes | ≥ 40 | ||||||
| Sensibilidade à temperatura da perda de inserção (dB) | ≤ 0.5 | ||||||
| Mudança de temperatura de comprimento de onda (nm/°C) | ≤ 0.002 | ||||||
| Perda dependente da polarização (dB) | ≤ 0.2 | ||||||
| Dispersão do modo de polarização (ps) | ≤ 0.1 | ||||||
| Directividade (dB) | ≥ 50 | ||||||
| Perda de retorno (dB) | ≥ 45 | ||||||
| Potência máxima de manuseio (mW) | 300 | ||||||
| Temperatura de funcionamento (°C) | -10 a +70 | ||||||
| Temperatura de armazenamento (°C) | -40 a +85 | ||||||
| Dimensão da embalagem (mm) | L100 × W80 × H10 | L120 × W80 × H18 | |||||
| 19" 1U Montagem de rack | |||||||
* A especificação acima é sem conectores
** Outras especificações podem ser feitas a pedido do cliente.
Informações de encomenda
| CWDM | Número de canais | Configuração | Tipo de módulo | Tipo de cabo | Comprimento da fibra | Conector |
| CWDM | 01=1 canal 02=2 canal 03=3 Canal 04=4 canal ...... 16=16Canal 17=17Canal 18=18Canais |
M=Mux D=Demux A=Mux+Demux |
A0 = caixa ABS 80x60x12 mm A1 = caixa ABS 100x80x10mm |
09=900um tubo solto 20=2,0 mm 30 = 3,0 mm |
05=0,5m 10=1,0m 15 = 1,5 m S=Especificar |
00 = nenhum LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Especificar |
|
|
