| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-OLP-M-LP |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

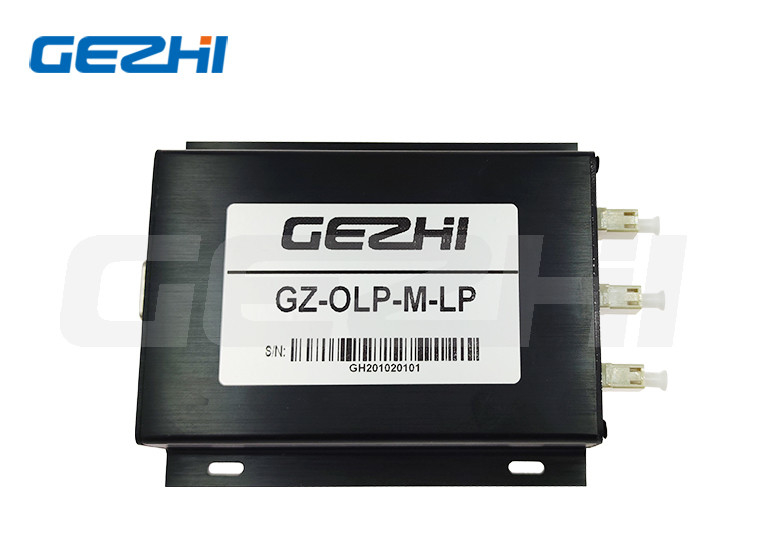

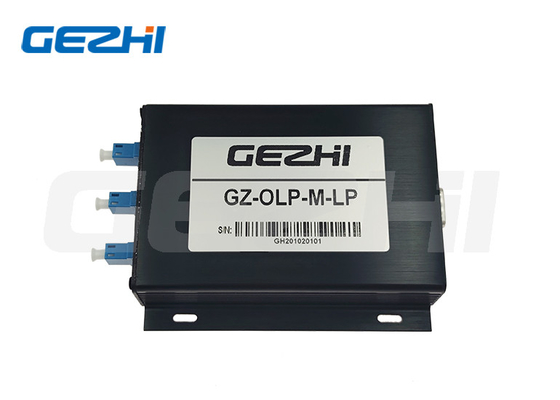

1260~1650 nm Módulo de Proteção de Linha Óptica, porta serial RS-232, LC/UPC
Resumo
O módulo de proteção de fibras ópticas GZ-OLP-M-LP é um módulo de comutação automática do caminho da luz de falha de fibras ópticas principais e de espera, o módulo monitora a fibra principal e a fibra de espera ao mesmo tempo,quando o sinal de potência da fibra óptica principal está abaixo do valor definido e o sinal de fibra óptica em espera é normal, o módulo de comutação automática do caminho óptico para a fibra óptica de espera;quando o sinal de potência da fibra óptica de espera estiver abaixo do valor definido e o sinal principal da fibra óptica estiver normal,o módulo de comutação automática do caminho óptico para a fibra óptica principal,;O módulo suporta comunicação por porta serial RS-232 e pode ser configurado por acordo ou consulta de informações do módulo.
Ferraturas
•Perdas de inserção reduzidas e elevada estabilidade do canal
•Monitorização em tempo real da dimensão da potência da fibra óptica principal e da fibra óptica em espera.
•Conmutação de fibra óptica principal/de espera automática.
• Suporta a comunicação por porta serial RS-232.
Diagrama esquemático
Especificações
|
Parâmetro
|
Valores dos parâmetros
|
|
Modelo
|
GZ-OLP-M-LP
|
|
Perda de inserção
|
≤ 1,5 dB
|
|
Faixa de comprimento de onda
|
1260 ~ 1650 nm
|
|
Valor de comutação de potência óptica
|
-10 dBm,-15 dBm,-20 dBm,-25 dBm,-30 dBm,-35 dBm
(1550 nm)
|
|
Precisão
|
± 5%
|
|
Período de vida
|
≥ 107
|
|
Tipo de fibra
|
9/125 um
|
|
Conector
|
LCPC
|
|
Modo de controlo
|
RS-232
|
|
Estado de desligamento
|
- Não, não.
|
|
Fornecimento de energia de trabalho
|
DC:5V/500mA
|
|
Temperatura de funcionamento
|
0 ~ +50°C
|
|
Temperatura de armazenamento
|
- 10°C~ + 70°C
|
|
Tamanho do produto
|
(L) 104,0×(W) 120×(H) 28±0,2 mm
|
Descrição do painel

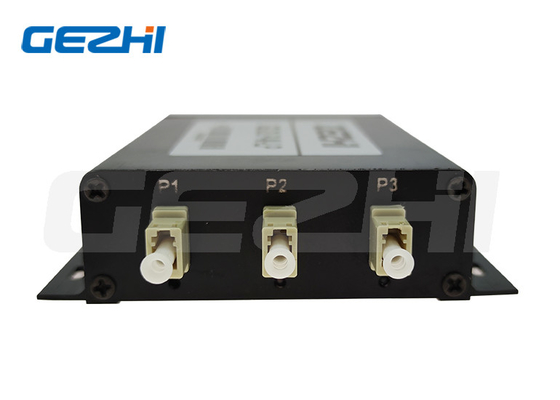

Conector 1: conector de fibra óptica (porta comum)
Conector 2: fibra óptica Conector (fibra principal)
Conector 3: conector de fibra óptica (fibra de espera)
Luz indicadora 1: quando a luz indicadora estiver verde, o módulo funciona como fibra óptica principal; quando estiver vermelha, o módulo funciona como fibra óptica de reserva.
Luz indicadora 2: quando a luz indicadora é verde, o sinal de fibra principal é normal; quando é vermelho, o sinal de fibra principal está fora de ordem
Luz indicadora 3: quando a luz indicadora estiver verde, o sinal de fibra de espera é normal; quando estiver vermelha, o sinal de fibra de espera está fora de ordem

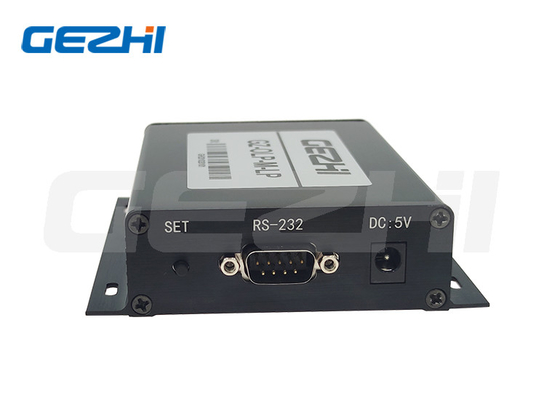

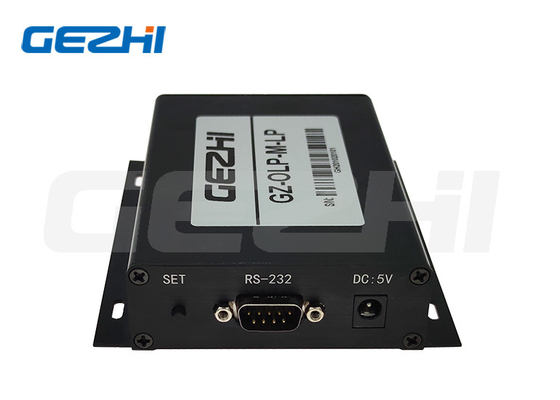

SET: A chave é usada para alternar entre a fibra principal e a fibra de espera
RS-232: Interface de comunicação serial;
Potência:Interface de potência ((5V/500mA)
Configuração padrão
•RS-232: Taxa de Baud:9600; bits de dados:8 bits; stop bit: 1 bit; parity bit:NONE; • Optical Power Switching Value: -35dBm
SET:Permite a definição
Definição de pin RS-232
|
Pinhas
|
Nome | Explique. |
| 1 |
NC
|
NC
|
| 2 |
RXD
|
terminal receptor
|
| 3 |
TXD
|
Envio final
|
| 4 |
NC
|
NC
|
| 5 |
GND
|
GND
|
| 6 | NC | NC |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
Vídeo
|
|
