| Brand Name: | GEZHI or OEM |
| Número do modelo: | CWDM04M47ASA |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

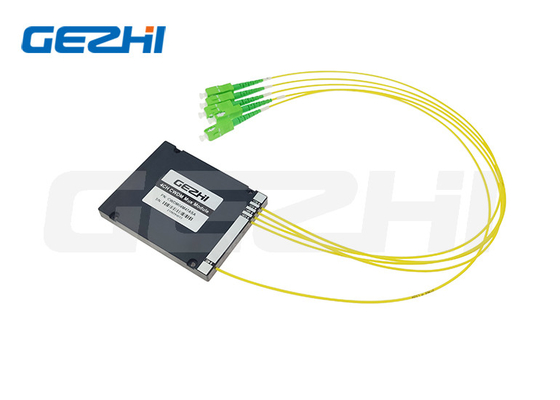

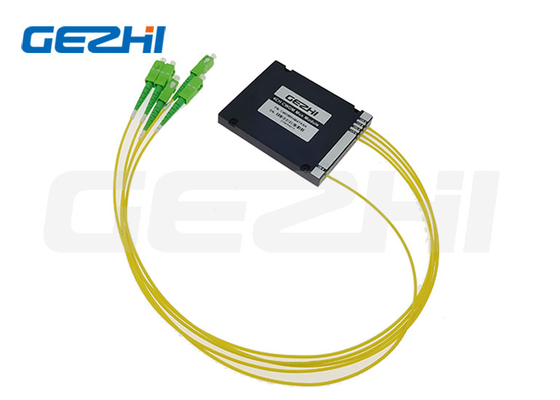

Alta estabilidade e confiabilidade 4CH CWDM MUX Module,1470/1490/1510/1530nm CWDM ABS box
Descrição do produto
O módulo 4CH CWDM da GEZHI Photonics baseia-se no TFF (filtro de filme fino), que tem uma variedade de opções de tamanho de pacote e comprimento de onda.ou nós de núcleo MAN de capacidade ultra-grandeÉ amplamente utilizado em telecomunicações 5G, MAN, redes de backbone e centros de dados, etc.
A GEZHI Photoncis uma gama completa de multiplexadores WDM. é compatível com RoHs, Telcordia GR-1209 e GR-1221.
Características
1. Baixa perda de inserção
2. Isolamento de alto canal
3.Alta estabilidade e fiabilidade
Aplicação
1. Sistema WDM
2.5G Telecomunicações
3- Centro de Dados.
Especificações
|
Parâmetro
|
Unidade
|
CWDM Mux ou Demux
|
|
Número de canal
|
-
|
4CH
|
|
Espaçamento do canal
|
nm
|
20 |
|
Comprimento de onda central do canal
|
nm
|
1470/1490/1510/1530 |
|
Banda de passagem do canal
|
nm
|
λ@ITU ±7,5 nm |
|
Perda de inserção @PB
|
dB | < 1.5 |
|
Isolamento @ Canal adjacente
|
dB | > 30 |
|
Isolamento @Canal não adjacente
|
dB | > 40 |
|
Passband Ripple
|
dB
|
< 0.3 |
|
Perda dependente da polarização
|
dB
|
< 0.10 |
|
Dispersão do modo de polarização
|
ps
|
< 0.15 |
|
Directividade e perda de retorno
|
dB
|
> 50 |
|
Gestão de energia
|
mW
|
< 500 |
|
Tipo de fibra
|
- | SMF-28e ou personalizado |
|
Conector
|
- | SC/APC |
|
Temperatura de funcionamento
|
°C | -10~+70 |
|
Temperatura de armazenamento
|
°C | -40~+85 |
|
Dimensão do pacote
|
mm
|
ABS: 100*80*10
|
Desenho
Informações de encomenda
|
CWDM
|
Número de canais
|
Configuração
|
Tipo de módulo
|
Tipo
|
Comprimento da fibra
|
Conector
|
|
CWDM
|
01=1CH
02=2CH
03=3CH
04=4CH
......
16=16CH
18=18CH
|
M=Mux
D=Demux
A=Mux + Demux
|
A1 = caixa ABS 100x80x10mm
A2 = caixa ABS 120x80x18mm
A3 = caixa ABS 140x115x15mm
L1=LGX 129*29*130 mm
L2=LGX inserido no rack de 2 ranhuras
L4=LGX inserido num rack de 4 ranhuras
R1=19" 1 U Rack
R2=2 slot 19′′1U Rack
R4=4 slot 19′′1U Rack
X = Personalizado
|
09=900um
tubo solto
20=2,0 mm
30 = 3,0 mm
|
05=0,5 m
10=1,0 m
15=1,5 m
S=Especificar
|
00 = nenhum
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Especificar
|
Perguntas frequentes
P1: Posso obter uma encomenda de amostras? Qual é o seu MOQ?
|
|
