OXC RS232 1100nm 19" módulo de interruptor 1x8 ótico multimodo

módulo de interruptor 1xN ótico multimodo 19" chassi da cremalheira

GEZHI Photonics Co., interruptor de prisma do 1×8 do Ltd fornece a seleção de canal entre uma únicas fibra da entrada e de oito fibras da saída. Atuado eletricamente e operando-se independentemente da taxa de dados e do formato do sinal. GEZHI Photonics Co., interruptor de prisma do 1x8 do Ltd é abrigado em um 19" 1U Rackmount com gestão remota do controle RS232 e dos ethernet RJ45.

Características

Baixa perda de inserção, interruptor rápido

Painel de exposição do diodo emissor de luz. Exposição visual, operação conveniente

Gestão remota do controle RS232 e dos ethernet RJ45
SerialNet, confiança alta, estabilidade alta
Sinal transparente da transmissão. Estabilidade e confiança altas
O canal e o intervalo de tempo da exploração automática podem estabelecer-se

Aplicações

OXC, OLP, ROADM
Interruptor do comprimento de onda do sistema de testes
Interruptor de canal do sistema ótico do sensor

Especificação

Parâmetros	Unidade	Indicadores
Tipo da unidade		FSW-1x8-MM-FP
Escala de comprimento de onda	nanômetro	800~1100nm
Comprimento de onda do teste	nanômetro	850 nanômetro
Perda de inserção	DB	Tipo. ≤0.8dB, DB Max.≤1.5
Repetibilidade	DB	≤ 0,02
Perda de retorno	DB	≥ 35
Interferência	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,05
Poder ótico	mW	≤ 500
Tempo de comutação	Senhora	Senhora ≤10 (canal adjacente)
Tipo da fibra	um	9/125
Conector		FC/PC
Porto da monitoração		RJ45 & RS-232
Fonte de alimentação de trabalho (Tomada-tipo)	V	C.A.: 100~ 240 (50/60Hz)
Consumo de potência	W	< 10
Temperatura de funcionamento	℃	-10 ~ 60
Tamanho	milímetro	1U: 483 x 230 x 45



Baixo equipamento FSW-1X8-U do interruptor ótico da cremalheira 1×N da perda de inserção (N≤16)

Painel a explicar:

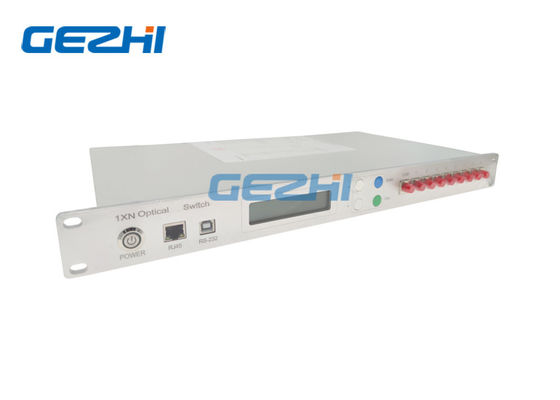

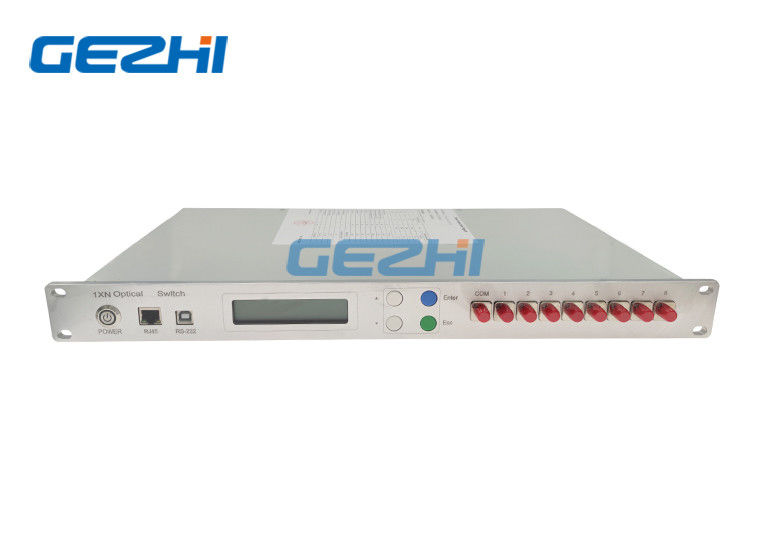

Painel frontal

◆Poder: Interruptor mestre da fonte de alimentação

◆RJ45: Relação da gestão de rede das comunicações;

◆RS-232: Relação de série de Rs-; Relação de comunicação RS232 de série;

◆LCD: Dispositivos que indicam a informação diretamente;

◆▲: Chave para mover; ▼: Chave para abaixar; Entre: Chave para determinar;

Esc: Chave para cancelar;

◆COM, 1~8: Relação da fibra;

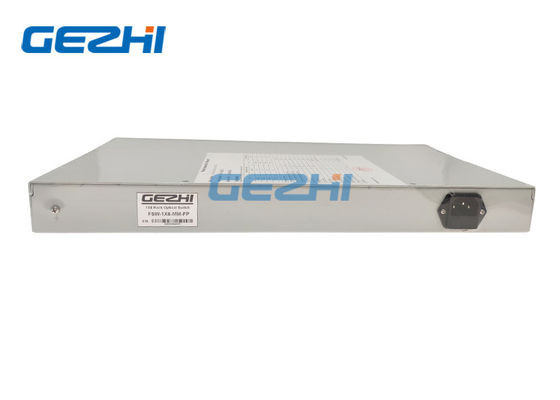

Painel traseiro

◆C.A.: 100~240V: Relação do cabo de alimentação;
