Detalhes do produto:
Condições de Pagamento e Envio:
|
| Aplicações: | FITL | Escala de comprimento de onda: | 1260~1650 ou personalizado |
|---|---|---|---|
| Comprimento de onda dos testes: | 1310/1550 ou personalizado | Conector: | FC, SC, LC, ST, SMA ou personalizado |
| Tipo da fibra: | 9/125 | ||
| Realçar: | Interruptor de fibra óptica FITL,Interruptor de fibra óptica de display LCD,Interruptor óptico 1x128 |
||
Interruptor de fibra óptica Tempo de comutação rápida Interruptor óptico 1x128 com display LCD
Descrição do produto
Esta montagem em rack de switches ópticos 1x128 é composta por uma entrada e 128 portas de fibra óptica de saída, que podem transmitir, redirecionar ou bloquear seletivamente a potência óptica na linha de transmissão de fibra óptica.Esses switches ópticos são bidirecionais e podem ser usados nas direções 1x128 ou 128x1.Os interruptores de fibra óptica são projetados para redes de comunicação de fibra óptica e instrumentos de medição.
Os anteparos do painel frontal podem ser ajustados com FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, tipos de conector MPO típicos, etc. Normalmente este 2RU 19 ”A montagem em rack pode instalar 1x24, 1x32, 1x48, 1x64 ou interruptores ópticos personalizados.
Formulários
FITL
Sistema de manutenção
Monitoramento Remoto de Rede Óptica Monitoramento por Cabo
Medição Automática
Características
O canal e o intervalo de tempo da varredura automática podem ser configurados
Painel de exibição de LED.Exibição visual, operação conveniente
SerialNet, alta confiabilidade, alta estabilidade
Sinal de transmissão transparente.Alta estabilidade e confiabilidade
Controle RS232 e Gerenciamento Remoto Ethernet RJ45
Índice Técnico
| Parâmetro | Unidade | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Faixa de comprimento de onda | nm | 1260~1650 ou personalizado | |||||||
| Testando comprimento de onda | nm | 1310/1550 ou personalizado | |||||||
| Perda de Inserção (Máx.) | dB | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2,0 |
| Perda de retorno | dB | SM ≥ 50 | |||||||
| Diafonia | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Repetibilidade | dB | ≤0,02 | |||||||
| Tempo de comutação | EM | ≤10 (canal adjacente) | |||||||
| Potência óptica | mW | ≤500 | |||||||
| Tipo de Fibra | hum | 9/125 | |||||||
| Conector | / | FC, SC, LC, ST, SMA ou personalizado | |||||||
| porta do monitor | / |
RJ45 e RS232 ou personalizado |
|||||||
| Fonte de alimentação de trabalho (Tipo de plugue) | V | CA:220V (50/60Hz) ou CC:36V~72V | |||||||
| Temperatura de operação | ℃ | -10~+60 | |||||||
| Temperatura de armazenamento | ℃ | -40~+85 | |||||||
| Dimensões de montagem em rack | milímetros | 1U L483XW230XH44.5 (Até 16 canais) a personalização está disponível. | |||||||
|
A personalização de 2U L483XW230XH89 (até 36 canais) está disponível. A personalização de 2U L483XW350XH89 (até 64 canais) está disponível. |
|||||||||
| 3U L483XW350XH133.5 (Até 128 canais) a personalização está disponível. | |||||||||
| A personalização 4U L483XW350XH178 (até 256 canais) está disponível. | |||||||||
Informações para pedidos OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Modo | Comprimento de onda | Pacote | Tipo de Fibra | Diâmetro da Fibra | Conector |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Especificação |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Especificar |
1U = 1U para montagem em rack 2U=2U para montagem em rack 3U=3U para montagem em rack 4U=4U para montagem em rack S=Especificar |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar |
CA=Único 85~265V DC=Único 36~72V AA=Dual 85~265V DD=Dual 36~72V AD=AC85~265V+DC36~75V |
00=Nenhum FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
Painel para Explicar

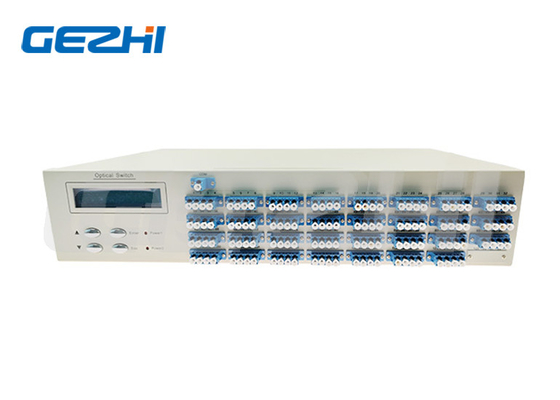

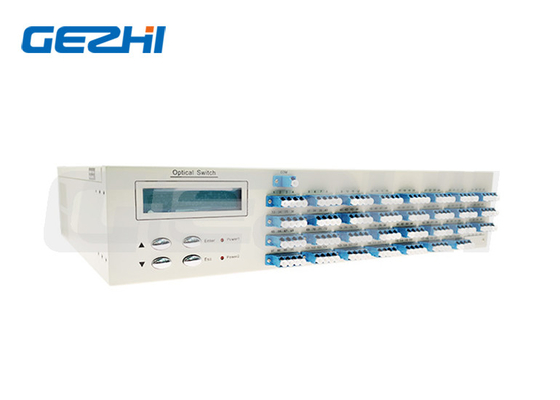

1x128 interruptor de fibra óptica painel frontal montado em rack
Potência: Interruptor mestre da fonte de alimentação
RJ45:Interface de gerenciamento de rede de comunicações;
RS-232: Rs-interface serial;Interface de comunicação serial RS232;
LCD: Dispositivos que exibem informações diretamente;
▲: Tecla para subir;▼: Tecla para mover para baixo;Digite: Tecla para determinar;
Esc: Tecla para cancelar;
com,1~128:Interface de fibra

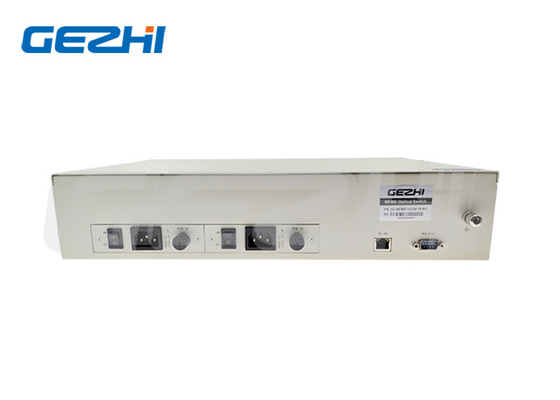

1x128 interruptor de fibra óptica painel traseiro montado em rack
AC:85~265V: Interface do cabo de alimentação;
ON/OFF: Interruptor mestre da fonte de alimentação;
Configuração padrão
endereço:01
RS-232:Taxa de transmissão:9600;Bits de dados: 8 bits;Bit de parada: 1 bit;Bit de paridade: NENHUM;
RJ45: IP:192.168.1.100 ;PORTA:5000;TCP/IP: Servidor TCP e UDP
(Porta fixa: 18888)
Protocolo de comunicação:
“_”: Um sublinhado
Rota óptica de montagem em rack de switch de fibra óptica 1x128
Protocolo de comunicação todo em letras maiúsculas;
O dispositivo executa uma instrução a cada vez;
"<" Como a instrução inicial;">" Como uma instrução final
