| Brand Name: | GEZHI or OEM |
| Número do modelo: | interruptor 2x2 fibróptico |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |
conector detravamento do interruptor fibróptico mecânico SC/UPC do desvio 2x2
O interruptor fibróptico do desvio de GEZHI 2x2 conecta os canais óticos reorientando um sinal ótico entrante no selecionado para output a fibra. Isto é conseguido usando uma configuração proprietária opto-mecânica pendente da patente e ativado através de um sinal de controle bonde. O interruptor oferece a confiança ultra-alta e o desempenho rápido do velocidade de interruptor assim como o bidirecional. Os interruptores fibrópticos do desvio 2x2 são solução verdadeira do interruptor para aplicações óticas dos trabalhos em rede.
Características
Baixo custo ímpar
Baixa perda de inserção
Isolamento alto do canal
Altamente estável e seguro
Trajeto ótico livre da cola Epoxy
Travamento ou Não-travamento
Aplicações
Roteamento do sinal ótico
Proteção/restauração óticas de Netrwork
Óticos configuráveis adicionam/gotas
Proteção do transmissor e do receptor
Sistemas de teste da rede
Instrumentação
Especificação
| Parâmetros | GZ-FSW-2×2B | ||
| Escala de comprimento de onda | nanômetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamento | nanômetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perda de inserção | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,6 máximo: 0,8 |
| Perda do retorno | DB | MM≥30 SM≥50 | |
| Interferência | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
| Fonte de alimentação | v | 3,0 ou 5,0 | |
| Vida | épocas | ≥107 | |
| Comute o tempo | Senhora | ≤8 | |
| Poder da transmissão | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+70 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensão | milímetro | (L) (W) 12.0× (H) 8,2 a personalização 27.0× está disponível. | |
Pinos
| Parâmetros | Pinos | Movimentação elétrica | Sensor do estado | ||||||
| 2×2B | Trajeto ótico | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Não-travamento | P1-P3 | -- | -- | -- | -- | Fim | Aberto | Aberto | Fim |
| P1-P4, P2-P3 | V+ | -- | -- | Terra | Aberto | Fim | Fim | Aberto | |
| travamento | P1-P3 | -- | -- | Terra | V+ | Fim | Aberto | Aberto | Fim |
| P1-P4 P2-P3 | V+ | Terra | -- | -- | Aberto | Fim | Fim | Aberto | |
Rota ótica
| Estado um | Estado dois |
|
|
 |
Informação da ordem
GZ-2×2B
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

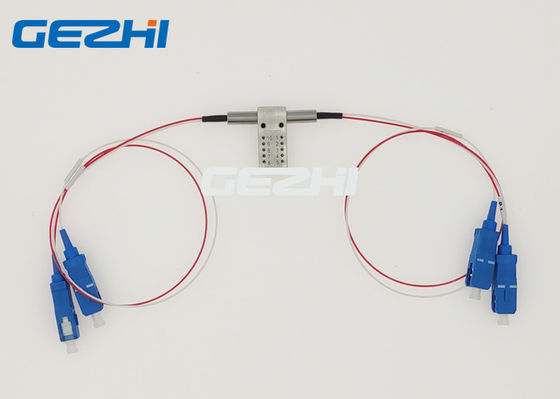

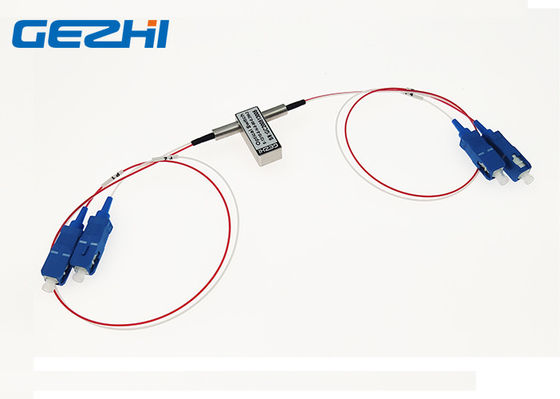

imagem fibróptico do interruptor do desvio 2x2
