| Brand Name: | GEZHI or OEM |
| Número do modelo: | interruptor 1x2A ótico |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

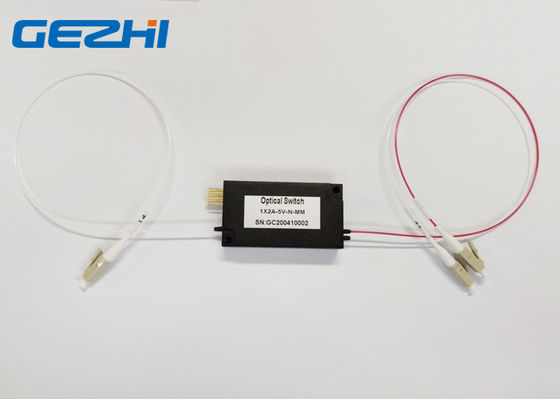

1x2A multi interruptor ótico 5V detravamento do modo 850nm com a mini caixa do metal
Embalagem do interruptor ótico do modo 850nm de GEZHI 1x2A multi em uma mini caixa do metal e controle com 4pins. O artigo Não-está travando a tensão 5V com conector de LC/PC. A especificação personalizada está disponível.
Características
Baixa perda de inserção
Velocidade de interruptor rápida
O tamanho o menor
Alta temperatura do funcionamento
Aplicações
OADM
HOMEM
Monitoração de sistema
Testes componentes
Especificação
|
Parâmetros |
GZ-FSW-1×2A | ||
| Escala de comprimento de onda | nanômetro | 850±40/1300±40 | 1260~1650 |
| Comprimento de onda de funcionamento | nanômetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perda de inserção | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,5 máximo: 1,0 |
| Perda do retorno | DB | MM≥30 SM≥50 | |
| Interferência | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
|
Fonte de alimentação |
V | 3,0 ou 5,0 | |
| Vida | Tempo | ≥107 | |
| Comute o tempo | Senhora | ≤8 | |
| Poder da transmissão | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | 0~+70 ou -40~+85 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Dimensão | milímetro | (L) 55× (W) 30× (H) 12,8 | |
Nota: 1. a personalização está disponível.
2. especificado sem conector, e adicione uma perda 0.2dB adicional pelo conector.
Rota ótica
| Modelo de controle | Movimentação elétrica | Sensor do estado | Trajeto ótico | ||
| Pin 1 | Pin 2 | Pin3- Pin4 | |||
| Travamento | V+ | Terra | Aberto | P1-P2 | |
| Terra | V+ | Fim | P1-P3 | |
|
| Não-travamento | V+ | Terra | Fim | P1-P3 | |
| Terra | Terra | Aberto | P1-P2 | |
|
| Especificações | Tensão | Atual | Resistência |
| travamento 5V | 4.5~5.5 | 36~44mA | 125Ω |
| Não-travamento 5V | 4.5~5.5 | 25~31mA | 178Ω |
| travamento 3V | 2.7~3.3 | 54~66mA | 50Ω |
| Não-travamento 3V | 2.7~3.3 | 42~51mA | 65Ω |
informação da ordem do interruptor 1x2A ótico
GZ-FSW-1x2A-x-xx-x-x-x-xx-x-xx
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
Vídeo
|
|
