| Brand Name: | GEZHI or OEM |
| Número do modelo: | interruptor ótico da fibra 2x2B |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

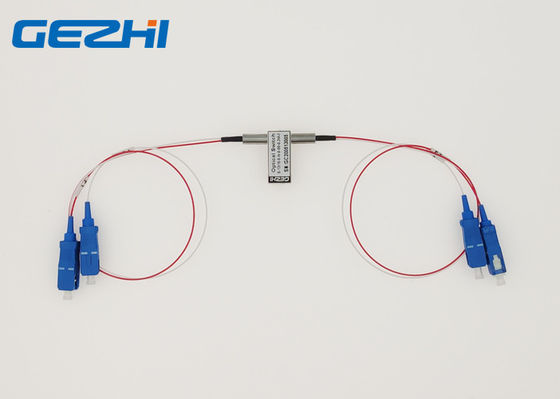

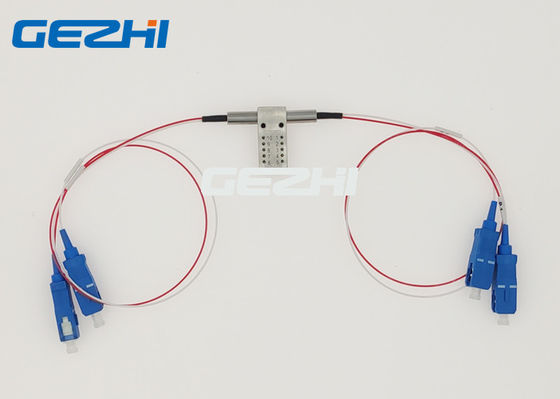

interruptor ótico 1310nm da fibra 2x2B mecânica com fibra 1meter SC/UPC da manutenção programada
O interruptor ótico da fibra mecânica de GEZHI 2x2B conecta os canais óticos reorientando um sinal ótico entrante no selecionado para output a fibra. Seu trabalho com wavelenght 1310nm (1260~1650nm disponível). Isto é conseguido usando uma configuração proprietária opto-mecânica pendente da patente e ativado através de um sinal de controle bonde. O interruptor ótico da fibra 2x2B mecânica oferece a confiança ultra-alta e o desempenho rápido do velocidade de interruptor assim como o bidirecional. O interruptor ótico da fibra 2x2B mecânica é solução verdadeira do interruptor para aplicações óticas dos trabalhos em rede.
Características
PWB montável
O tamanho o menor
Baixa perda do ‐ da inserção
Velocidade de interruptor rápida
Tipo industrial disponível
Disponível no único modo/multi modo
Aplicações
Monitoração ótica da rede
Restauração e proteção óticas da rede
Óticos configuráveis adicionam/gotas
Proteção do equipamento de transmissão
Investigação e desenvolvimento
Router do comprimento de onda
O interruptor ótico da fibra mecânica de GEZHI 2x2B amplamente utilizado para a proteção do netrwork/restauração óticas, roteamento do sinal ótico, reconfigurável adiciona/multiplexers da gota, cruz ótica conecta (OXC), a monitoração ótica da rede, equipamentos de teste óticos, etc.
Especificação
| Parâmetros | GZ-FSW-2×2B | ||
| Escala de comprimento de onda | nanômetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamento | nanômetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perda de inserção | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,6 máximo: 0,8 |
| Perda do retorno | DB | MM≥30 SM≥50 | |
| Interferência | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
| Fonte de alimentação | v | 3,0 ou 5,0 | |
| Vida | épocas | ≥107 | |
| Comute o tempo | Senhora | ≤8 | |
| Poder da transmissão | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+70 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensão | milímetro | (L) (W) 12.0× (H) 8,2 a personalização 27.0× está disponível. | |
Rota ótica
| Estado um | Estado dois |
|
|
 |
Pinos
| Parâmetros | Pinos | Movimentação elétrica | Sensor do estado | ||||||
| 2×2B | Trajeto ótico | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Não-travamento | P1-P3 | -- | -- | -- | -- | Fim | Aberto | Aberto | Fim |
| P1-P4, P2-P3 | V+ | -- | -- | Terra | Aberto | Fim | Fim | Aberto | |
| travamento | P1-P3 | -- | -- | Terra | V+ | Fim | Aberto | Aberto | Fim |
| P1-P4 P2-P3 | V+ | Terra | -- | -- | Aberto | Fim | Fim | Aberto | |
Informação da ordem
GZ-2x2B-x-xx-x-x-x-xx-x-x
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Vídeo
|
|
