| Brand Name: | GEZHI or OEM |
| Número do modelo: | interruptor 1x2 ótico |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

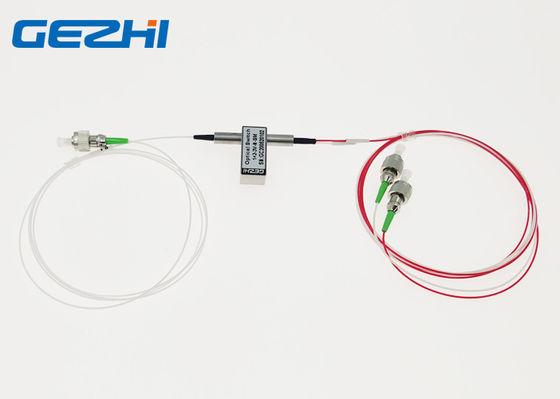

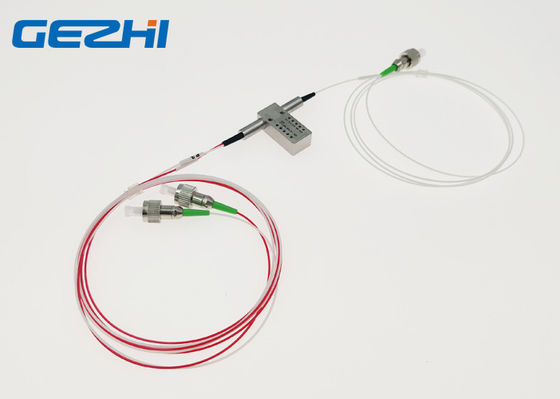

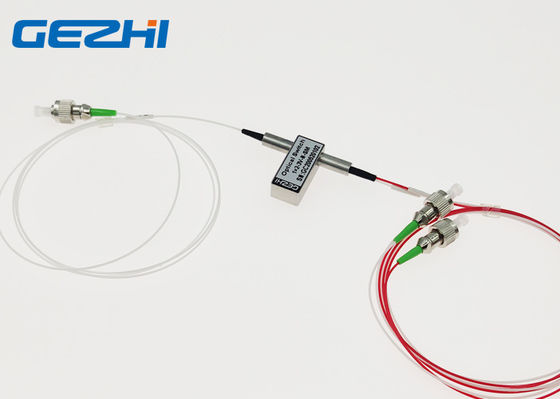

1260~1650nm conector largo do interruptor ótico 3V FC/APC do comprimento de onda 1x2
Configurate largo do interruptor ótico do comprimento de onda de GEZHI 1260~1650nm pelo tipo 1x2 com três fibras e dois estados. Conecta com o conector do verde de FC/APC e a tensão 3V Não-travada. O interruptor ótico largo do comprimento de onda 1x2 de GEZHI 1260~1650nm conecta os canais óticos reorientando um sinal ótico entrante no selecionado para output a fibra. O interruptor ótico é apllication na monitoração ótica da rede, router do comprimento de onda e reconfigurável adicione/multiplexers da gota.
Características
Baixa perda de inserção
O tamanho o menor
tipo Não-travado tensão de 3V

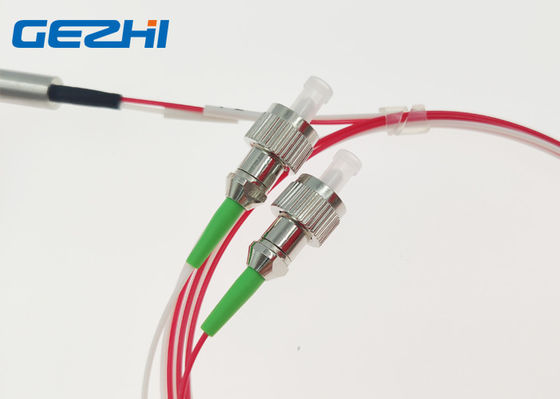

Conector de FC/APC
Tipo industrial disponível
PWB montável
Aplicações
Proteção e restauração óticas da rede
Investigação e desenvolvimento
Proteção do equipamento de transmissão
informação da ordem do interruptor 1x2 ótico
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Especificação
|
Parâmetros |
GZ-FSW-1×2 | ||
| Escala de comprimento de onda | nanômetro | 850±40/1300±40 | 1260~1650 |
| Comprimento de onda de funcionamento | nanômetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perda de inserção | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,5 máximo: 1,0 |
| Perda do retorno | DB | MM≥30 SM≥50 | |
| Interferência | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
|
Fonte de alimentação |
V | 3,0 ou 5,0 | |
| Vida | Tempo | ≥107 | |
| Comute o tempo | Senhora | ≤8 | |
| Poder da transmissão | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+80 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensão | milímetro | (L) 27× (W) 12.0× (H) 8,2 | |
Nota: 1. a personalização está disponível.
2. Especificado sem conector, e adicione uma perda 0.2dB adicional pelo conector.
Pinos
| Tipo | Pin | Movimentação elétrica | Sensor do estado | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Travamento | P1-P2 | -- | -- | Terra | V+ | Fim | Aberto | Aberto | Fim |
| P1-P3 | V+ | Terra | -- | -- | Aberto | Fim | Fim | Aberto | |
| Não-travamento | P1-P2 | -- | -- | -- | -- | Fim | Aberto | Aberto | Fim |
| P1-P3 | V+ | -- | -- | Terra | Aberto | Fim | Fim | Aberto | |
Rota ótica
| Estado um | Estado dois |
|
|
 |
Vídeo
|
|
