| Brand Name: | GEZHI or OEM |
| Número do modelo: | interruptor da fibra ótica 1x2 |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

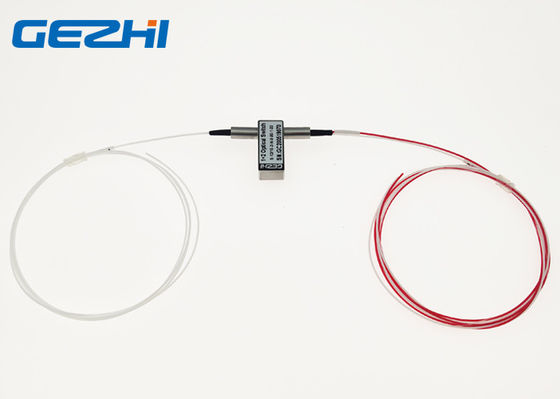

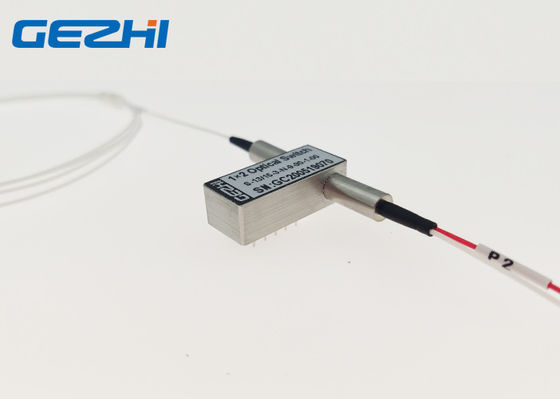

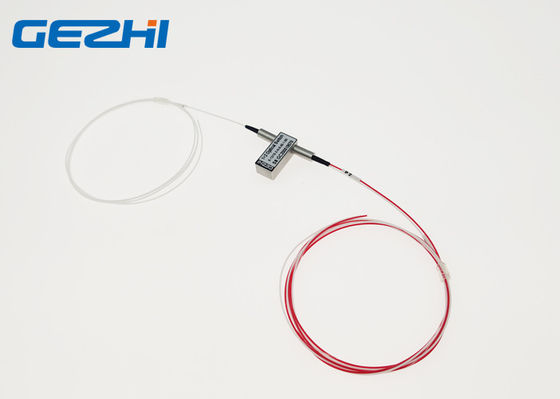

Único-modo 1550nm dos interruptores óticos de prisma da fibra ótica 1x2 sem conector
Configurate dos interruptores óticos de prisma da fibra ótica de GEZHI 1x2 pelo tipo 1x2 com três fibras e dois estados. Conecta sem nenhum conector para 3V a tensão personalizada e com Não-travada, PWB moutable. Os interruptores óticos de prisma da fibra ótica de GEZHI 1x2 conectam os canais óticos reorientando um sinal ótico entrante no selecionado para output a fibra. Os interruptores da fibra ótica são apllication na proteção e na restauração ótica da rede, no equipamento da investigação e desenvolvimento e de transmissão proteção.
Características
O tamanho o menor
Baixa perda de inserção
tipo Não-travado tensão de 3V
Sem o conector para personalizado
Tipo industrial disponível
Aplicações
Monitoração ótica da rede
router do comprimento de onda
Reconfigurável adicione/multiplexers da gota
Rota ótica
| Estado um | Estado dois |
|
|
 |

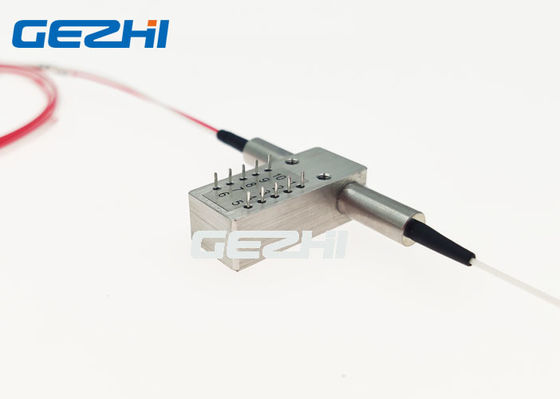

Pinos
| Tipo | Pin | Movimentação elétrica | Sensor do estado | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Travamento | P1-P2 | -- | -- | Terra | V+ | Fim | Aberto | Aberto | Fim |
| P1-P3 | V+ | Terra | -- | -- | Aberto | Fim | Fim | Aberto | |
| Não-travamento | P1-P2 | -- | -- | -- | -- | Fim | Aberto | Aberto | Fim |
| P1-P3 | V+ | -- | -- | Terra | Aberto | Fim | Fim | Aberto | |
informação da ordem do interruptor 1x2 ótico
GZ-FSW-1x2-x-xx-x-x-x-xx-x-xx
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Especificação
|
Parâmetros |
GZ-FSW-1×2 | ||
| Escala de comprimento de onda | nanômetro | 850±40/1300±40 | 1260~1650 |
| Comprimento de onda de funcionamento | nanômetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perda de inserção | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,5 máximo: 1,0 |
| Perda do retorno | DB | MM≥30 SM≥50 | |
| Interferência | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
|
Fonte de alimentação |
V | 3,0 ou 5,0 | |
| Vida | Tempo | ≥107 | |
| Comute o tempo | Senhora | ≤8 | |
| Poder da transmissão | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+80 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensão | milímetro | (L) 27× (W) 12.0× (H) 8,2 | |
Nota: 1. a personalização está disponível.
2. Especificado sem conector, e adicione uma perda 0.2dB adicional pelo conector.
Vídeo
|
|
