| Brand Name: | GEZHI or OEM |
| Número do modelo: | 1x2-FWDM |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

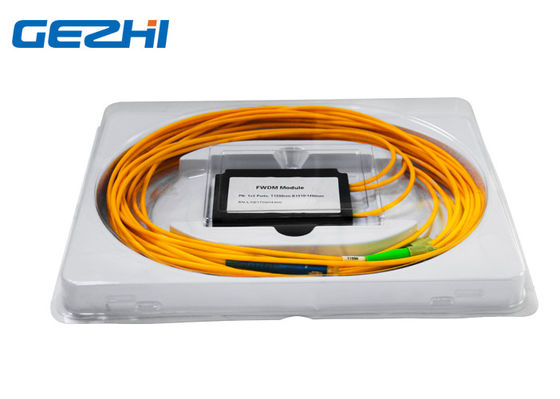

1x2 move a transmissão 1550nm Reflction 1310&1490nm do módulo de FWDM
O 1x2 de GEZHI move o módulo do WDM do filtro de FTTX usado extensivamente em amplificadores de Raman, EDFA, fibras óticas instrumentação e redes do WDM. É baseado na tecnologia de (TFF) do filtro do filme fino. O dispositivo combina ou separa o sinal (1310/1490/1550nm) em comprimentos de onda diferentes em uma escala de comprimento de onda larga. 1x2 o módulo dos portos FWDM pode expandir a capacidade de uma única fibra conseguir uma comunicação bidirecional, de modo que amplamente utilizado na expansão e na elevação óticas de rede, ou introduza o negócio detalhado novo etc.
GEZHI fornece 1x2 o módulo dos portos FWDM que é personalizado às faixas particulares do comprimento de onda para suas aplicações especiais. Porque você pôde saber, o sistema próprio de GEPON trabalha 1310 /1490, assim que o sinal de CATV aqui é entregado sobre a mesma fibra usando 1550nm, e o módulo dos portos FWDM do 1x2 de GEZHI é um lugar onde todos este get “misturados”.
Características
Baixa perda de inserção
Baixo PDL
A cola Epoxy ótica do trajeto livra
Isolamento alto do canal
Escala de comprimento de onda de funcionamento larga
Estabilidade ambiental excelente
Telcordia complacente
Aplicações
Sistema de comunicação de fibra ótica
CATV
Sistema do WDM
EDFA, amplificador etc.
Lasers da fibra
Especificação
| Parâmetros | Unidade | Dispositivo de FWDM | ||
| Comprimento de onda de funcionamento 1310±50,1490±10, 1550±10 |
nanômetro |
T1550 R1310/1490 |
||
| Perda de inserção | DB | Transmissão: ≤ 0,6 | ||
| Reflexão: ≤ 0,4 | ||||
| Isolamento do canal de transmissão | DB | ≥ 30 | ||
| Isolamento do canal da reflexão | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Estabilidade térmica do comprimento de onda | nm/℃ | ≤ 0,003 | ||
| Estabilidade térmica de perda de inserção | dB/℃ | ≤ 0,005 | ||
| Perda do retorno | DB | ≥ 45 | ||
| Poder ótico | mW | ≤ 500 | ||
| Temperatura de funcionamento | ℃ | -10 ~ +70 | ||
| Temperatura de armazenamento | ℃ | -40 ~ +85 | ||
| Humidade relativa | % | 5 ~ 95 | ||
| Dimensão | milímetro | 100x80x10mm | ||
| Nota: 1. a personalização está disponível. 2. especificado sem conector, e adicione uma perda 0.2dB adicional pelo conector. |
||||
Informação pedindo:
| A | B | C | D | E |
| Comprimento de onda | Tipo do tubo | Comprimento da fibra (Inclua o conector) |
Conector | Dimensão |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= outro |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
1x2 move o módulo de FWDM
|
|
