Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | WDM do filtro | Comprimento de onda: | T1550nm R1310&1490nm |
|---|---|---|---|
| Porto: | 1x2 | Gaveta de PackageLGX: | tubo de aço inoxidável |
| Conector: | SC/APC&SC/UPC | Aplicação: | FTTH |
| Destacar: | dispositivo de 1490nm FWDM,1x2 FWDM,1550NM WDM FWDM |
||

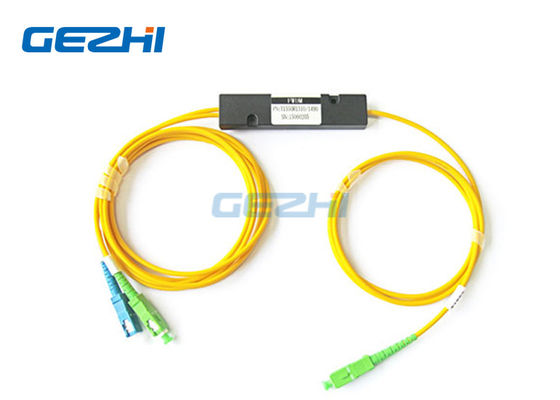

Dispositivo do WDM FWDM do filtro de FTTH/FTTX 1310/1550/1490nm
O dispositivo do WDM FWDM do filtro do FTTH/FTTX de GEZHI é baseado na tecnologia do filtro do filme fino com T1550nm R1310&1490nm. O dispositivo caracteriza o trajeto ótico livre da cola Epoxy, a relação alta da extinção, a baixa perda de inserção, a confiança alta e a estabilidade alta.
O dispositivo do WDM FWDM do filtro de FTTH/FTTX 1310/1550/1490nm é personalizado às faixas particulares do comprimento de onda para suas aplicações especiais. Porque você pôde saber, o sistema próprio de GEPON trabalha 1310 /1490, assim que o sinal de CATV aqui é entregado sobre a mesma fibra usando 1550nm, e FWDM é um lugar onde todos este get “misturados”.
|
Características |
Aplicações |
|
|
Especificação
| Parâmetros | Unidade | Dispositivo de FWDM | ||
| Comprimento de onda de funcionamento T: comprimento de onda da transmissão R: comprimento de onda da reflexão 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanômetro | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Perda de inserção | DB | Transmissão: ≤ 0,6 | ||
| Reflexão: ≤ 0,4 | ||||
| Isolamento do canal de transmissão | DB | ≥ 30 | ||
| Isolamento do canal da reflexão | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Estabilidade térmica do comprimento de onda | nm/℃ | ≤ 0,003 | ||
| Estabilidade térmica de perda de inserção | dB/℃ | ≤ 0,005 | ||
| Perda do retorno | DB | ≥ 45 | ||
| Poder ótico | mW | ≤ 500 | ||
| Temperatura de funcionamento | ℃ | -10 ~ +70 | ||
| Temperatura de armazenamento | ℃ | -40 ~ +85 | ||
| Humidade relativa | % | 5 ~ 95 | ||
| Dimensão | milímetro | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Nota: 1. a personalização está disponível. 2. especificado sem conector, e adicione uma perda 0.2dB adicional pelo conector. |
||||
Represente A é para T13/R15, T14/R1315, WDM do filtro de T1415/R13 FTTX
A imagem B é para T15/R13, T13/R1415, T15/R1314, WDM do filtro de T1314/R15 FTTX
Informação pedindo:
| A | B | C | D | E |
| Comprimento de onda | Tipo do tubo | Comprimento da fibra (Inclua o conector) |
Conector | Dimensão |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= outro |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
