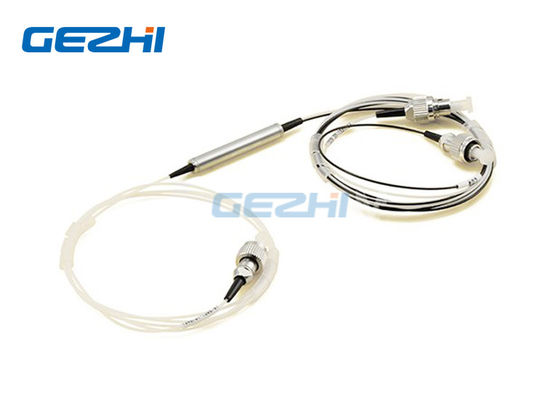

WDM vermelho do filtro da faixa do filtro 1x2 C do WDM do azul do conector do PC de FC

Name: WDM vermelho do filtro da faixa do filtro 1x2 C do WDM do azul do conector do PC de FC
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x2FWDM-R/B
Price: 7.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	1x2FWDM-R/B
MOQ:	1PC
preço:	Negociável
Delivery Time:	5-8 dias do trabalho
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE RoHS,ISO9001

Nome do produto:

WDM vermelho/azul

Comprimento de onda:

Vermelho/azul

Porto:

1x2

Gaveta de PackageLGX:

tubo de aço inoxidável

Conector:

FC/PC

Aplicação:

Rede do WDM

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

100000Channel pelo mês

Destacar:

WDM vermelho do azul

Dispositivo da faixa DWDM de C

WDM do filtro 1x2

Descrição do produto

dispositivo vermelho/azul de 1x2 do WDM do filtro C da faixa DWDM

GEZHI filtro vermelho/azul de DWDM é um dispositivo de fita fina do filtro. É um dispositivo do três-porto. Um porto é chamado a “terra comum.” Outros dois portos fornecem a canalização para duas o comprimento de onda “faixas”: o vermelho (λ>1547 nanômetro) e o azul (λ<1543 nm="">

Características	Aplicação
Baixa perda de inserção Faixa de passagem larga Isolamento alto do canal Confiança alta	Rede do WDM Linha monitoração Telecomunicação Instrumentos dos testes

Filtro filtro filtro faixa vermelha/azul de DWDM faixa vermelha/azul de DWDM faixa vermelha/azul de DWDM com

com o tubo de aço inoxidável com pacote plástico 19" da caixa de ASB pacote da montagem em rack 1RU

Tipicamente, contudo, o dispositivo é usado como (isto é bidirecional) um WDM em dois sentidos. Uma faixa está enviada ao pé comum, quando a outra faixa for entregada do pé comum. (veja o diagrama do exemplo) em um módulo de DWDM, que use filtro vermelho/azul, um Mux pode ser combinado com um Demux.

Por exemplo, o Mux combina os canais de DWDM na faixa vermelha, quando o Demux separar os canais de DWDM na faixa azul. Usando fillter vermelho/azul, um pode combinar o vermelho transmite os canais e o azul recebe os canais em uma única fibra.

Informação pedindo

Comprimento de onda

Especs. do pacote

Tipo da fibra

Diâmetro da fibra

Comprimento da fibra

Conector

Comprimento de onda de R/B=Red/Blue

1= Φ5.5mm×34mm

2= 90×20×10 milímetro

3=100×80×10.5 milímetro

4= 120×80×18 milímetro

5=140×115×18 milímetro

6=19” 1U Rackmount

X= outro

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

05=0.5m

10=1.0m

15=1.5m

X=Others

OO=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others

Especificações de rendimento

Tipo		FWDM
Passe o comprimento de onda do canal	nanômetro	1547~1561 (vermelho)	1530~1543.2 (azul)
Comprimento de onda do canal da reflexão	nanômetro	1530~154.2 (azul)	1547~1561 (vermelho)
Passe a perda de inserção do canal	DB	≤0.60
Perda de inserção do canal da reflexão	DB	≤0.40
Ondinha do canal	DB	≤0.3
Isolamento adjacente do canal	DB	≥30
Isolamento expresso do canal	DB	≥12
PDL	DB	≤0.1
PMD	Ps/nm	≤0.1
Diretividade	DB	≥55
Perda do retorno	DB	≥50
Manipulação do poder	mW	300
Temperatura de funcionamento	℃	-5~+70
Temperatura de armazenamento	℃	-40~+85
Dimensões do pacote	milímetro	φ5.5x34

Nota: 1. a personalização está disponível.

2. A perda de inserção não inclui o conector, cada conector adicionará a perda 0.2dB.

3. O outro comprimento de onda pode ser feito em cima do pedido do cliente. Por exemplo, L-faixa R/B, faixa de C/L.

Exemplo WDM vermelho/azul no uso bidirecional.
