| Brand Name: | GEZHI or OEM |
| Número do modelo: | FSW-1x4T |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

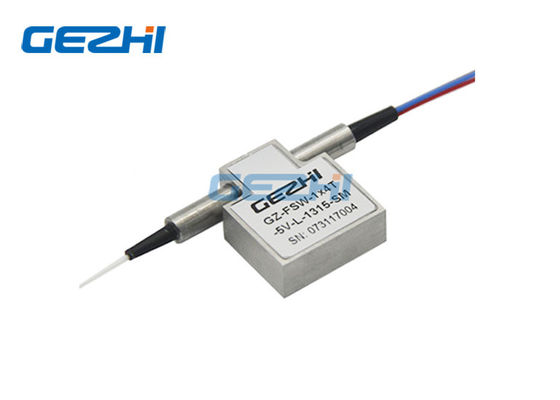

Mini interruptores óticos opto-Machanical de FSW-1x4T bidirecionais
Interruptores óticos opto-Machanical da série FSW-1x4T de GEZHI os mini bidirecionais conectam os canais óticos dirigindo ou obstruindo um sinal ótico entrante na fibra da saída. Isto é conseguido usando uma configuração opto-mecânica pendente da patente e ativado através de um sinal de controle bonde. Uma versão de travamento preserva o trajeto ótico selecionado depois que o sinal de movimentação esteve removido, quando as versões detravamento optarem o estado aberto ou fechado quando o poder está removido. Os mini interruptores óticos opto-Machanical de FSW-1x4T bidirecionais integraram sensores de posição bondes. Material novo o projeto avançado baseado reduz significativamente a sensibilidade da posição da parte movente, oferecendo o unmatchedlowcost dos wellas dos unprecedentedhighstabilityas.
|
Características |
Aplicações |
|
|
Especificação
| tipo interruptor de 1x4 T | Unidade | Típico |
| Comprimento de onda da operação | nanômetro | 850nm ou 1310/1490/1550nm |
| Perda de inserção 1 | DB | <0> |
| Perda do dependente do comprimento de onda | DB | <0> |
| Perda do dependente da polarização | DB | <0> |
| Perda do retorno | DB | Manutenção programada: >55 MILÍMETRO: >40 |
| Conversa transversal | DB | Manutenção programada: >55 MILÍMETRO: >40 |
| Tempo do interruptor | Senhora | Típico: 4 máximo: 10 |
| Repetibilidade | DB | <> |
| Durabilidade | Ciclos | >10 milhões |
| Tipo do interruptor | Travamento/quetrava | |
| Manipulação ótica do poder | mW | <500mw> |
| Tensão de funcionamento | VDC | 3V ou 5V |
| Temperatura de funcionamento | ℃ | -5~+70 |
| Temperatura de armazenamento | ℃ | -40~+85 |
| Tipo da fibra | / | Fibra de SM/MM |
| Dimensão do pacote | milímetro | 27L x 23W x 8.2H |
Nota: 1. a personalização está disponível.
2. Especificado sem conector, e adicione uma perda 0.2dB adicional pelo conector.
|
Tipo |
Te de Sta |
Rota ótica |
Movimentação elétrica | Sensor do estado | ||||||||||||||
| Relé 1 (Pin) | Relé 2 (Pin) | Relé 1 (Pin) | Relé 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | A | Preto COM-P1 | - | - | Terra | V+ | V+ | Terra | - | - | fim | aberto | aberto | fim | aberto | fim | clsoe | aberto |
|
Ing da trava |
B | Vermelho COM-P2 | V+ | Terra | - | - | - | - | Terra | V+ | aberto | fim | fim | aberto | fim | aberto | aberto | fim |
| C | Azul COM-P3 | - | - | Terra | V+ | - | - | Terra | V+ | fim | aberto | aberto | fim | fim | aberto | aberto | fim | |
| D | Branco COM-P4 | V+ | Terra | - | - | V+ | Terra | - | - | aberto | fim | fim | aberto | aberto | fim | fim | aberto | |
|
Ing Non- da trava |
A | Preto COM-P1 | - | - | - | - | V+ | - | - | Terra | fim | aberto | aberto | fim | aberto | fim | fim | aberto |
| B | Vermelho COM-P2 | V+ | - | - | Terra | - | - | - | - | aberto | fim | fim | aberto | fim | aberto | aberto | fim | |
| C | Azul COM-P3 | - | - | - | - | - | - | - | - | fim | aberto | aberto | fim | fim | aberto | aberto | fim | |
| D | Branco COM-P4 | V+ | - | - | Terra | V+ | - | - | Terra | aberto | fim | fim | aberto | aberto | fim | fim | aberto | |
Informação pedindo
GZ-FSW-1x4T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Diâmetro da fibra | Comprimento da fibra | Conector |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 760=760nm 1742=1742nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Rota ótica
Dimensão
Vídeo
|
|
