| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-FSW-1x32 |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |
Interruptor da fibra ótica 1x32 da manutenção programada
O interruptor da fibra ótica 1x32 da manutenção programada de GEZHI Photonics Co., Ltd fornece a seleção de canal entre fibras de uma única entrada e da saída de N.
O número de canal da saída é cliente especificado e pode ser 1x8, 1x16, 1x32 ou outro. Vem com a função deverificação paralled da divisão da relação (TTL) e do circuito de movimentação. Este interruptor 1x32 ótico pode ser OEM. Seu é baseado em nossa tecnologia avançada das fibras óticas que tem a boa repetibilidade, a baixa perda de inserção, o baixo custo e o elevado desempenho. O comprimento de onda da operação pode ser do único modo 1260 a 1650nm, a 850±40 multimodo/1300±40nm ou ao comprimento de onda personalizado.
|
Características De pequenas perdas Confiança alta Projeto Modularized |
Aplicações Ring Network Multi fonte luminosa Teste da fibra, componente ótico |
Os interruptores óticos de motor deslizante do 1x32 de GEZHI são uma fibra direta à tecnologia do interruptor da fibra, que se opera fisicamente apontando uma fibra à outro. Isto é realizado utilizando um motor deslizante de alta resolução para girar e apontar precisamente as fibras comuns às fibras selecionadas da saída.
Especificação do interruptor da fibra ótica 1x32 da manutenção programada
| Parâmetro | Valores de parâmetro |
| Modelo | GZ-FSW-1X32 |
| Perda de inserção | DB ≤0.8 |
| Escala de comprimento de onda | 1260~1650 nanômetro |
| Comprimento de onda do teste | 1310/1550 de nanômetro |
| Tipo da fibra | Manutenção programada, 9/125um (SMF-28) |
| Perda de retorno | DB ≥50 |
| Interferência | DB do ≥ 70 |
| PDL | DB ≤0.05 |
| WDL | DB ≤0.25 |
| TDL | DB ≤0.25 |
| Repetibilidade | DB ≤0.02 |
| Vida | > 107 |
| Tempo de comutação | Senhora ≤8 (canal adjacente) |
| Poder ótico | ≤500 mW |
| Conector | FC/PC |
| Modo de controle | TTL |
| Fonte de alimentação de trabalho | 5V/500 miliampère |
| Produto Sze | 135 x 64 x 46 |
| Temperatura de funcionamento | -20 ℃ ao ℃ +70 |
| Temperatura de funcionamento | -40 ℃ ao ℃ +85 |
Nota: 1. a personalização está disponível.
As versões do modo multimodo e único deste interruptor estão disponíveis. Caracterizam o nível elevado de
desempenho exigido para testes da multi-unidade no R&D e em ambientes de fabricação. São igualmente
altamente apropriado para aplicações nas telecomunicações, fabricação, e os ambientes de teste, devido a
seus baixo IL e repetibilidade excelente. Além do que muitas opções padrão disponíveis, nós também
personalize interruptores para encontrar as necessidades específicas do cliente
Interruptor Pin Specifications da fibra ótica 1x32 da manutenção programada
| Conector macho DB-15 | |||
| Pin No. | I / O | Sinal | Descrição |
| 2 | Entrada | D0 |
D0~ D5 é a seleção de canal Bit0~Bit5, D0 é baixo, D5 é alto |
| 3 | Entrada | D1 | |
| 4 | Entrada | D2 | |
| 5 | Entrada | D3 | |
| 6 | Entrada | D4 | |
|
11 |
Entrada |
RESTAURAÇÃO |
TTL, restauração de baixo nível para canalizar 0. O nível elevado significa que bocados da seleção de canal é eficaz. |
| 7 | Para fora | PRONTO | TTL, pronto (High=Not pronto, Low=Ready) |
| 8 | Para fora | ERRO | TTL, erro OU falha, (erro de High=Error, de Low=No) |
| 1,9 | Poder | Terra | Terra |
| 12 | Poder | VCC1 | Do motor de 5.0±5% VDC de fonte de alimentação (500mA máximos) |
| 15 | Poder | VCC2 | Do circuito de 5.0±5% VDC de fonte de alimentação (50mA máximos) |
| 4,6,7,8,10,13,14 | NC | NC | vaga |

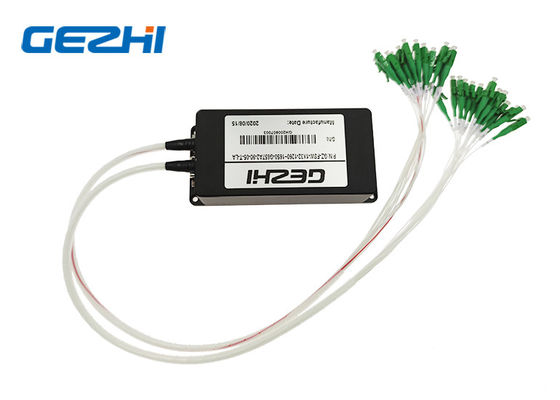

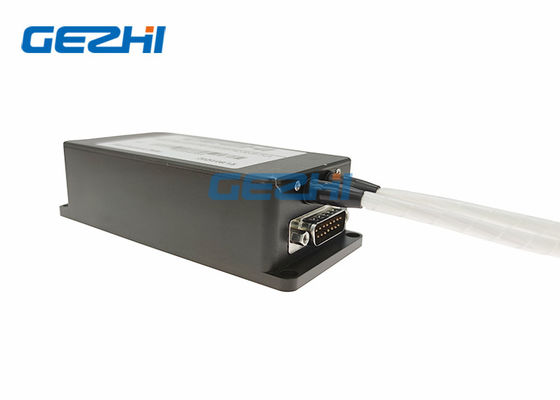

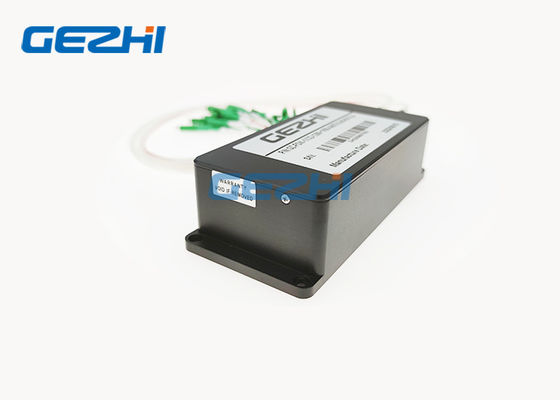

Imagem do interruptor da fibra ótica 1x32 da manutenção programada
