| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-FSW-D2x2-I |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

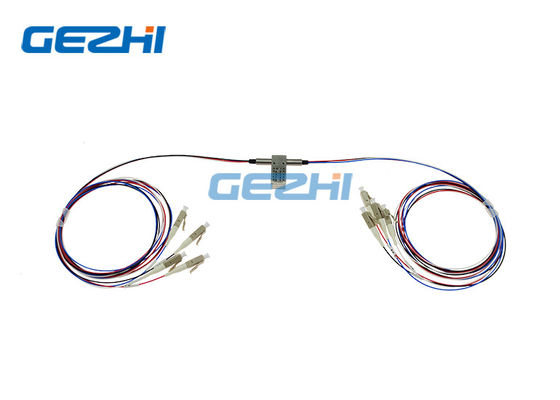

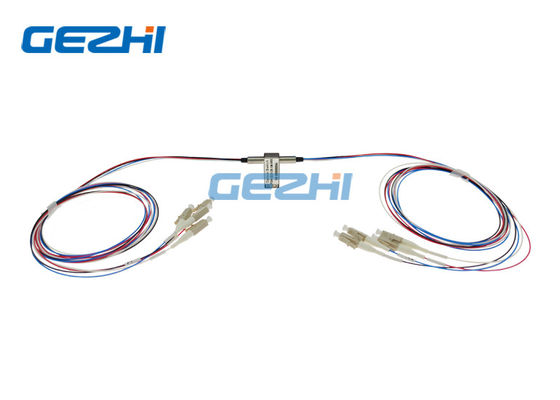

4x4 tipo industrial interruptor fibróptico mecânico
4x4 o tipo industrial interruptor fibróptico mecânico de GEZHI Photonics Co., Ltd utiliza a tecnologia da fibra-à-fibra para conseguir perdas e a interferência ultra baixas. É componentes para 10 redes de Gigabit Ethernet da fibra de /1Gbps. É apropriado para todas as aplicações de comutação da proteção bidirecional. O interruptor 4x4 fibróptico industrial fornece o desempenho excelente em suas rede e legiões as vantagens do custo compacto e competitivo.
|
Características Baixa perda de inserção Repetibilidade excelente |
Aplicações Interruptor da redundância Multiplexer ótico da Adicionar-gota Reconfiguração e restauração de redes da fibra |
Especificação
| Modelo | Unidade | GZ-FSW-D2x2 | ||
| Operatingwavelength | nanômetro | 850±40/1300±40 | 1260~1620 | |
| comprimento de onda | nanômetro | 850&1300 | 1310&1550 | |
| Perda de inserção | DB | Tipo: 1,2 máximo: 1,7 | ||
| Perda de retorno | DB | MM≥30 SM≥50 | ||
| Conversa transversal | DB | MM≥35 SM≥55 | ||
| PDL | DB | ≤0.05 | ||
| WDL | DB | ≤0.25 | ||
| TDL | DB | ≤0.25 | ||
| Repetibilidade | DB | ≤±0.02 | ||
| Tensão | v | 3,0 ou 5.0±0.5 | ||
| Vida de funcionamento | Tempo | ≥107 | ||
| Tempo do interruptor | Senhora | ≤8 | ||
| Manipulação do poder | mW | ≤500 | ||
| Temperatura de funcionamento | ℃ | -40~+85 | ||
| Temperatura de armazenamento | ℃ | -40~+85 | ||
| Tamanho | milímetro | 27.0×12×8.2 | 28.5×12.6×8.7 | |
| Nota: 1 dentro da temperatura e da CONCESSÃO de funcionamento. 2 conectores de exclusão. | ||||
Pinos
| Tipo | Estado | Rota ótica | Movimentação elétrica | Sensor do estado | ||||||
| D2×2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||
| Travamento | P1-P2, P3-P4 | -- | -- | Terra | V+ | Fim | Abra | Abra | Fim | |
| P1'-P2, P3'-P4 | ||||||||||
| B | P1-P4, P3-P2 | V+ | Terra | -- | -- | Abra | Fim | Fim | Abra | |
| P1'-P4, P3'-P2 | ||||||||||
| Não-travamento | P1-P2, P3-P4 | -- | -- | -- | -- | Fim | Abra | Abra | Fim | |
| P1'-P2, P3'-P4 | ||||||||||
| B | P1-P4, P3-P2 | |||||||||
Informação da ordem
GZ-D2x2-x-xx-x-x-x-xx-x-xx
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Vídeo
|
|
