| Brand Name: | GEZHI or OEM |
| Número do modelo: | interruptor ótico de 1x2 PM |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

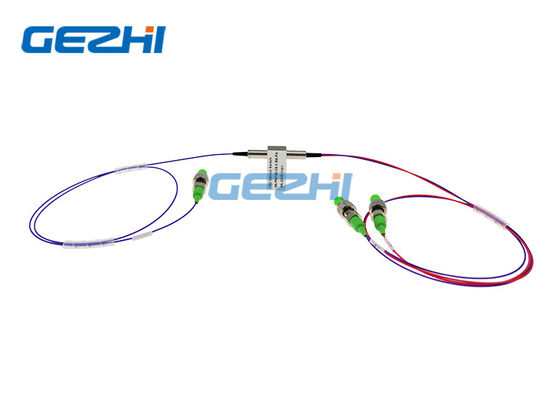

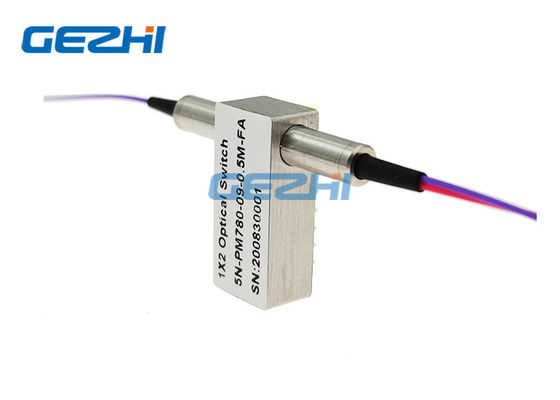

polarização 780nm que mantém interruptores óticos da fibra de 1x2 PM
GEZHI Photonics Co., série dos interruptores óticos do PM do Ltd de interruptores de manutenção da fibra ótica da polarização são o porto 1X1 e 1×2 move os dispositivos micro-óticos construídos com fibra da panda do PM. Estes dispositivos podem comutar a entrada ótica a uma de duas saídas ao manter a polarização do sinal. A série dos interruptores óticos do PM permite a operação bidirecional. E amplamente utilizado no campo da cruz ótica, as redes de PON e o sistema da conexão, proteção de anel de fibra ótica e monitor da rede. Para uma variedade de aplicações, travar assim como não-travar variações estão disponíveis. A série dos interruptores óticos é caracterizada com uma baixa perda de inserção, uma escala de comprimento de onda de funcionamento larga, uma relação alta da extinção e uma estabilidade e uma confiança excelentes.
Características
Baixa perda de inserção
Relação alta da extinção
Escala de comprimento de onda larga
Operação bidirecional
Estabilidade e confiança excelentes
Aplicações
Sistema ótico de manutenção da polarização
OADM Re-configurável
Proteção & restauração óticas da rede
Sistema ótico da cruz e do conector
Instrumentação, testes & medida
Especificação
|
Parâmetros |
GZ-FSW-1×2-PM | |||
| Comprimento de onda de funcionamento | nanômetro | 780±10/850 ±10 | 980±10 /1064 ±10 | 1310,1480,1550±30 |
| Perda de inserção | DB | Tipo: 1,2 máximo: 1,5 | Tipo: 1,0 máximo: 1,2 | Tipo: 0,6 máximo: 1,0 |
| Perda de retorno | DB | ≥40 | ≥50 | ≥55 |
| Interferência | DB | ≥40 | ≥55 | ≥55 |
| Repetibilidade | DB | ≤±0.02 | ||
|
Fonte de alimentação |
V | 3,0 ou 5,0 | ||
| Vida | Tempo | ≥107 | ||
| Tempo do interruptor | Senhora | ≤8 | ||
| Poder da transmissão | mW | ≤500 | ||
| Temperatura de funcionamento | ℃ | -20~+70 | ||
| Temperatura de armazenamento | ℃ | -40~+85 | ||
| Dimensão | milímetro | (L) 27× (W) 12.0× (H) 8,2 | ||
Nota: 1. a personalização está disponível.
Pinos
| Tipo | Pin | Movimentação elétrica | Sensor do estado | ||||||
| 1×2 | canal | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Travamento | P1-P2 | -- | -- | Terra | V+ | Fim | Abra | Abra | Fim |
| P1-P3 | V+ | Terra | -- | -- | Abra | Fim | Fim | Abra | |
| Não-travamento | P1-P2 | -- | -- | -- | -- | Fim | Abra | Abra | Fim |
| P1-P3 | V+ | -- | -- | Terra | Abra | Fim | Fim | Abra | |
Rota ótica
| Estado um | Estado dois |
|
|
 |
informação da ordem do interruptor 1x2 ótico
GZ-FSW-1x2-xx-x-x-x-xx-x-xx
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
|
1x1 1x2 |
780=780nm 850=850nm 980=980nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
Fibra de PM=PM X=Others |
25=250um 90=900um X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Vídeo
|
