| Brand Name: | GEZHI or OEM |
| Número do modelo: | WDM do filtro |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

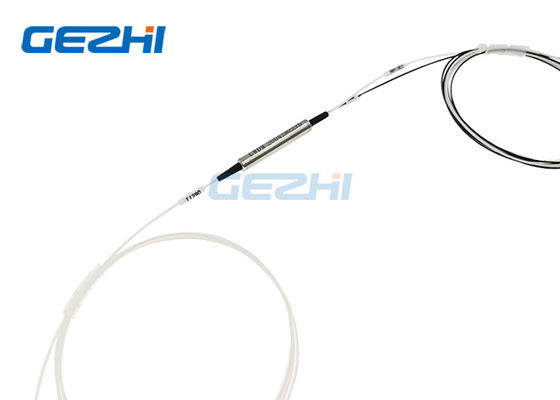

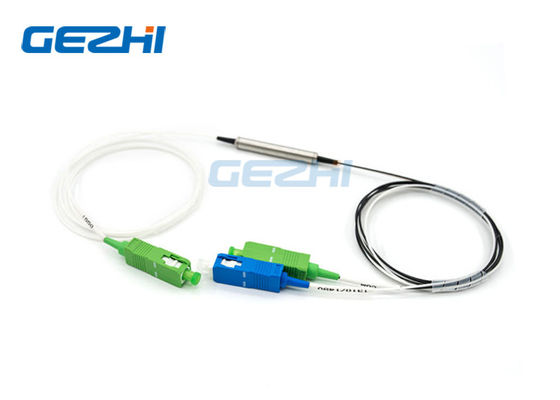

O WDM alto do filtro do isolamento >50dB transmite 1550nm, reflete 1310 + 1490nm
O WDM Triplex do isolamento alto PON baseado na tecnologia do filtro do filme fino (TFF). são usados para rachar ou para combinar dois ou mais comprimentos de onda, geralmente dentro dos sistemas de FTTH. Este dispositivo é famoso pelo isolamento alto como o isolamento >50dB do trasmission, e pelo isolamento >35dB do refelction. Oferecem a perda de inserção muito baixa, a baixa perda da dependência da polarização, e a estabilidade ambiental excelente.
Nós podemos fornecer o vário WDM personalizado do filtro do comprimento de onda.
|
Características |
Aplicações |
|
|
Especificação
| Parâmetro | WDM de T1550nm R1310&1490nm |
|---|---|
| Escala de comprimento de onda de funcionamento (faixa de passagem) | T1528~1620nm |
| Escala de comprimento de onda de funcionamento (reflita a faixa) | 1260-1360 nanômetro & 1480-1500 nanômetro |
| Perda de inserção (faixa de passagem) | DB do ≤ 0,8 |
| Perda de inserção (reflita a faixa) | DB do ≤ 0,6 |
| Isolamento (faixa de passagem) | DB do ≥ 50 |
| Isolamento (reflita a faixa) | DB do ≥ 35 |
| Ondinha | DB do ≤ 0,3 |
| Perda de retorno | DB do ≥ 50 |
| Diretividade | DB do ≥ 50 |
| Manipulação máxima do poder | 300 mW |
| Temperatura de funcionamento | -5°C ~ +70°C |
| Temperatura de armazenamento | -40°C ~ +85°C |
| Dimensões do pacote - tubo fraco de 900µm ou fibra desencapada | 5.5mm (Φ) x 38.0mm (L) |
Note1: Todos os valores especificados são sem conectores.
Note2: Especificações de rendimento mais alto disponíveis mediante solicitação.
WDM Triplex do filtro do isolamento alto PON
Informação pedindo:
| B | C | D | E | |
| Comprimento de onda | Tipo do tubo | Comprimento da fibra (Inclua o conector) |
Conector | Dimensão |
|
Tipo alto do isolamento de HISOT15R13/14=T1550 R1310/1490 |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= outro |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |

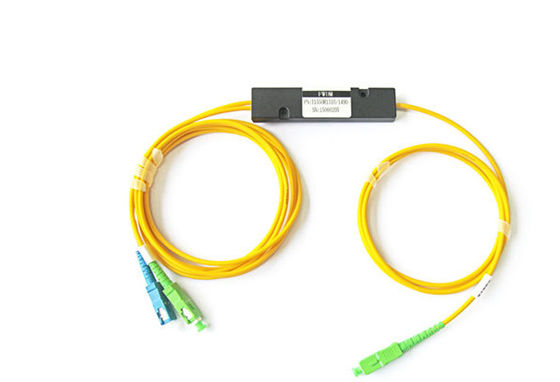

5535=Φ5.5×35mm 5538=Φ5.5×38mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
