| Brand Name: | GEZHI or OEM |
| Número do modelo: | 1x2FWDM-R/B |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T / T, Western Union |

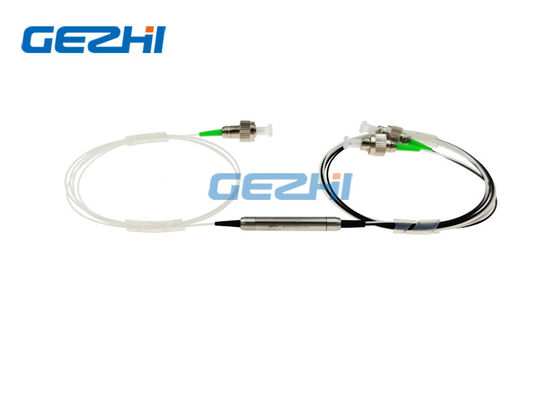

Filtro vermelho/azul da C-faixa da passagem MWDM 1x2 DWDM do divisor
Este WDM dos Micro-sistemas óticos utiliza a tecnologia de revestimento do filme fino e o projeto proprietário empacotamento do sistema ótico da ligação do metal do não-fluxo do micro. Fornece a baixa perda de inserção, o isolamento alto do canal, a sensibilidade de baixa temperatura e o trajeto ótico livre da cola Epoxy.
GEZHI Photonics CO., Ltd fornece filtros e conectores personalizados da faixa para encontrar o controle especial e as aplicações. As unidades de filtro estão disponíveis com tubos de aço, 2 montagens em rack do entalhe 1U, o módulo Pluggable, ou as caixas do ABS.
| Características | Aplicação |
|
|
Especificações de rendimento
| Tipo | FWDM | ||
| Comprimento de onda do canal da passagem | nanômetro | 1547~1561 (vermelho) | 1530~1543.2 (azul) |
| Comprimento de onda do canal da reflexão | nanômetro | 1530~1543.2 (azul) | 1547~1561 (vermelho) |
| Perda de inserção do canal da passagem | DB | ≤0.60 | |
| Perda de inserção do canal da reflexão | DB | ≤0.40 | |
| Ondinha do canal | DB | ≤0.3 | |
| Isolamento adjacente do canal | DB | ≥30 | |
| Isolamento expresso do canal | DB | ≥12 | |
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Diretividade | DB | ≥55 | |
| Perda de retorno | DB | ≥50 | |
| Manipulação do poder | mW | 300 | |
| Temperatura de funcionamento | ℃ | -5~+70 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Dimensões do pacote | milímetro | φ5.5x35 | |
Nota: 1. a personalização está disponível.
2. A perda de inserção não inclui o conector, cada conector adicionará a perda 0.2dB.
3. O outro comprimento de onda pode ser feito em cima do pedido do cliente. Por exemplo, L-faixa R/B, faixa de C/L.
Informação pedindo
| Comprimento de onda | Especs. do pacote | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| Comprimento de onda de R/B=Red/Blue |
1= Φ5.5mm×35mm 2= 90×20×10 milímetro 3=100×80×10.5 milímetro 4= 120×80×18 milímetro 5=140×115×18 milímetro 6=19” 1U Rackmount X= outro |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Solução da fibra de DWDM única com filtro vermelho/azul da faixa de C
Os comprimentos de onda que viajam sobre a fibra escura são separação em duas faixas espectrais filtro vermelho/azul da utilização de C da faixa em ambas as extremidades da fibra escura. Torna possível utilizar a única costa da fibra para transmitir e receber, assim significativamente maximizar o investimento e diminuir custos.
GEZHI igualmente fornecem WDM vermelho/azul personalizado do comprimento de onda do filtro, 100Ghz DWDM Mux Demux, módulo de CWDM, módulo Calibre de diâmetro de fios 40channel, 2x2 contorneiam interruptores óticos etc….
|
|
