| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-FSW-2x2F |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T / T, Western Union |

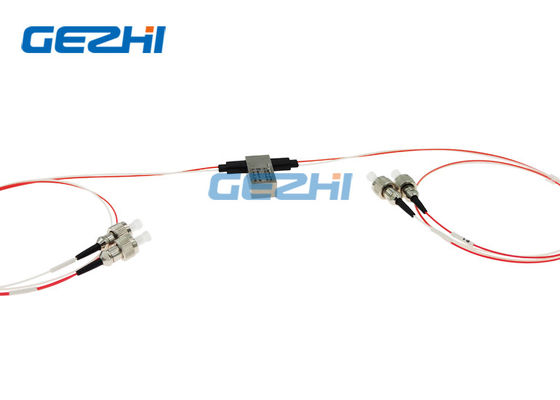

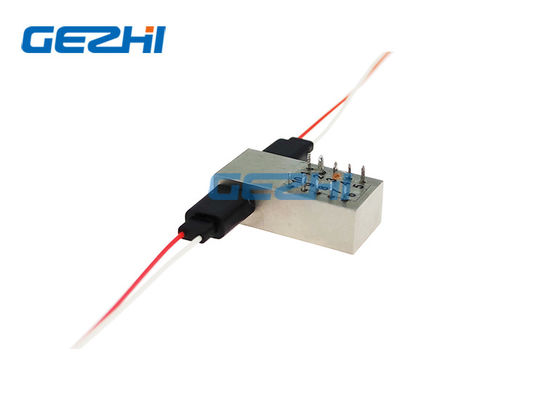

da fibra completa da manutenção programada 1310/1550nm interruptor ótico 2×2 bidirecional
Os interruptores 2x2F óticos de GEZHI Photonics Co., Ltd conectam os canais óticos reorientando um sinal ótico entrante em uma fibra selecionada da saída. Os seus usados no canal que obstrui, configuração adicionam/soluções da gota com baixas distorções óticas e confiança alta. Estes interruptores 2x2 óticos bidirecionais, que têm duas entradas e duas saídas, com estado ótico direto e transversal.
|
Características
|
Aplicações
|
Especificação
| Parâmetros | Especificações | Unidade |
| Comprimento de onda de funcionamento | 1260~1650 (MANUTENÇÃO PROGRAMADA) | nanômetro |
| Perda de inserção | ≤1.0 | DB |
| Perda dependente do comprimento de onda | ≤0.25 | DB |
| Perda dependente da polarização | ≤0.05 | DB |
| Perda dependente da temperatura | ≤0.20 | DB |
| Perda de retorno | SM≥50 | DB |
| Conversa transversal | SM≥55 | DB |
| Tempo do interruptor | ≤8 | Senhora |
| Repetibilidade | ≤±0.02 | DB |
| Durabilidade | ≥107 | épocas |
| Tensão de funcionamento | 3 ou 5 | V |
| Tipo do interruptor | Não-travamento/que trava | |
| Temperatura de funcionamento | - 20~+70 | ℃ |
| Temperatura de armazenamento | - 40~+85 | ℃ |
| Poder ótico | ≤500 | mW |
| Dimensão | 27.0L×12.5W×8.4H | milímetro |

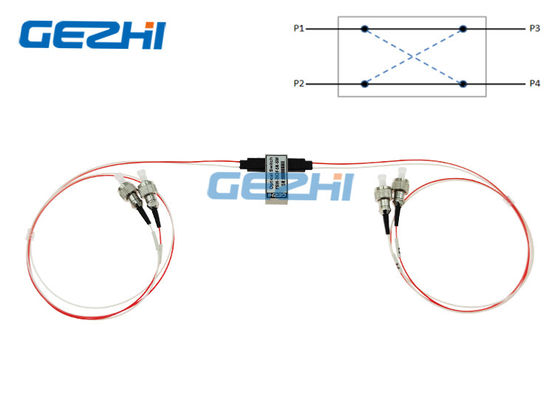

Rota ótica
Pinos
| Tipo | Rota ótica | Movimentação elétrica | Sensor do estado | ||||||
| 2×2 completo | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Travamento | P1-P4, P2-P3 | -- | -- | Terra | V+ | Fim | Abra | Abra | Fim |
| P1-P3, P2-P4 | V+ | Terra | -- | -- | Abra | Fim | Fim | Abra | |
| Não-travamento | P1-P4, P2-P3 | -- | -- | -- | -- | Fim | Abra | Abra | Fim |
| P1-P3, P2-P4 | V+ | -- | -- | Terra | Abra | Fim | Fim |
Abra
|
|
Informação pedindo
GZ-FSW-2×2F
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Desenho mecânico
GEZHI Photonics Co., Ltd é uma fábrica que produzem principalmente o módulo de DWDM, Calibre de diâmetro de fios DWDM, o CWDM, do WDM do filtro interruptor ótico, de interruptor ótico mecânico como 1x1, do multi canal 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 e 1xN, equipamento do interruptor ótico, interruptor ótico de MEMS, MEM VOA, o cabo de remendo ótico etc.
