| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-FSW-1x1 |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

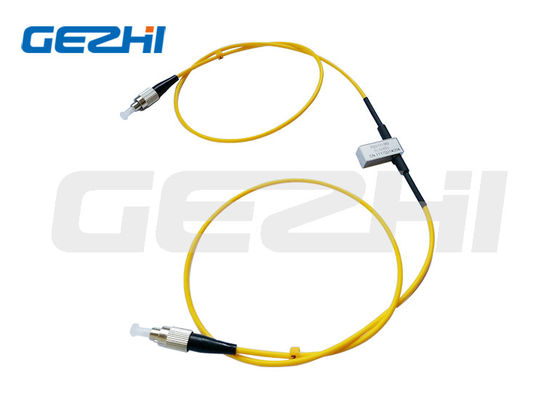

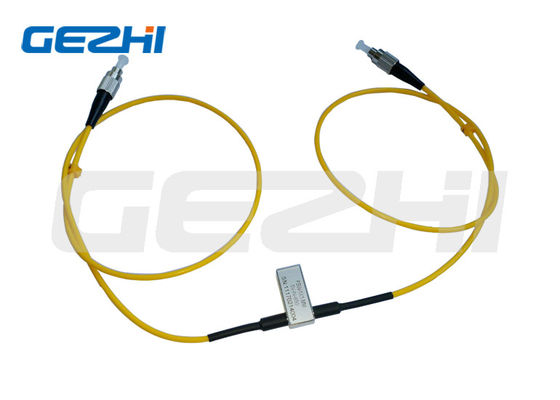

interruptor eliminado ótico do único Polo único lance de 1x1
O interruptor eliminado ótico do 1x1 de GEZHI é projetado para o uso em redes de comunicação e em instrumentos de fibra ótica da medida. O interruptor 1x1 eliminado ótico consiste em dois portos que seletivamente transmite, reorienta, ou obstrui o poder ótico em uma linha de transmissão da fibra ótica.
O interruptor 1x1 eliminado ótico atuado para selecionar ou mudar entre dois estados. Em consequência, consome a baixa energia elétrica para operar o interruptor ótico.
Características
Único modo ou opcional multimodo
Escala de comprimento de onda de funcionamento larga
pacote do Emenda-selo
Travamento e Não-travamento à prova de falhas
Baixas distorções óticas
Baixa perda de inserção
Altamente estável & seguro
Tempo de comutação curto
Design compacto, tamanho diminuto
Cola Epoxy-livre no trajeto ótico
Aplicações
Interruptor da rede
R&D no laboratório
Obstrução do canal
Módulo e integração de sistemas
Instrumentação, testes, e medida
Sensor da fibra
Metropolitan Area Network
Monitoração de sistema
Proteção e restauração da rede
Especificação
| Parâmetros | GZ-FSW-1×1 | ||
| Escala de comprimento de onda | nanômetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamento | nanômetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perda de inserção | DB | Tipo: 0,5 máximo: 0,8 | Tipo: 0,5 máximo: 0,8 |
| Perda de retorno | DB | MM≥30 SM≥50 | |
| Interferência | DB | MM≥65 SM≥75 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
| Fonte de alimentação | v | 3,0 ou 5,0 | |
| Vida | épocas | ≥107 | |
| Tempo do interruptor | Senhora | ≤8 | |
| Poder da transmissão | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+70 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensão | milímetro | (L) 27.0× (W) 12.0× (H) 8,2 | |
Informação da ordem
GZ-FSW-1x2-x-xx-x-x-x-xx-x-x
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Pinos
| Tipo | Pin | Movimentação elétrica | Sensor do estado | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Travamento | P1-P2 | -- | -- | Terra | V+ | Fim | Abra | Abra | Fim |
| Fim claro | V+ | Terra | -- | -- | Abra | Fim | Fim | Abra | |
| Não-travamento | P1-P2 | -- | -- | -- | -- | Fim | Abra | Abra | Fim |
| Fim claro | V+ | -- | -- | Terra | Abra | Fim | Fim | Abra | |
Rota ótica
| Estado um | Estado dois |
 |
|
Dimensão
Vídeo
|
|
