| Brand Name: | GEZHI or OEM |
| Número do modelo: | Interruptor 1x2 ótico duplo |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

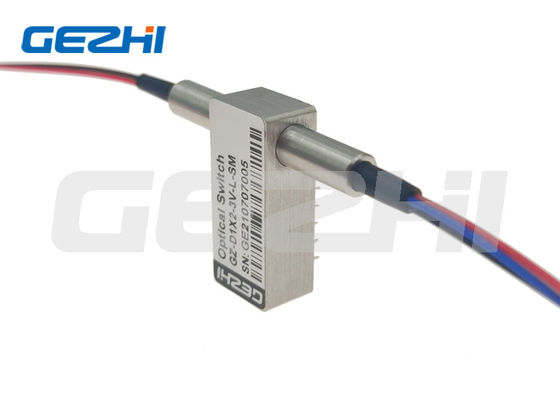

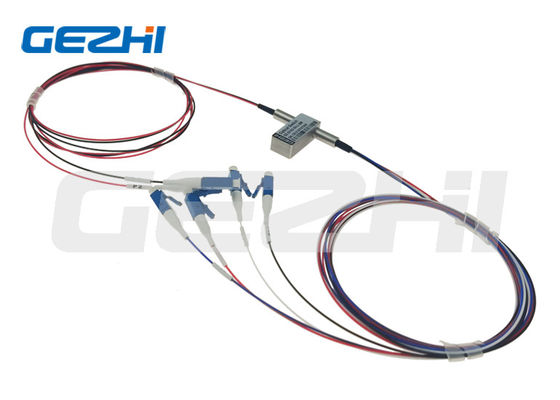

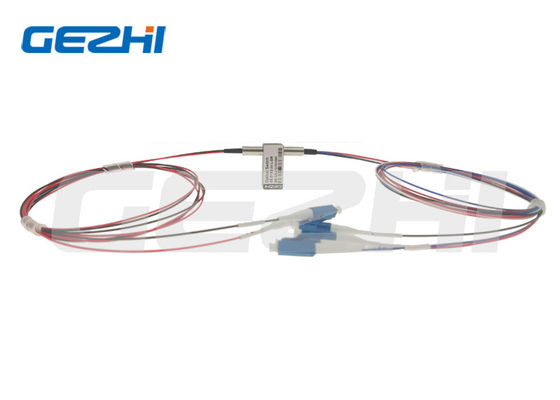

Os interruptores óticos mecânicos duplos do interruptor D1x2 do relé dobram o lance do dobro de Polo
O configurate duplo dos interruptores 1x2 óticos de GEZHI por seis fibras e por dois estados igualmente chamou a fibra 2x4 interruptor ótico. Conecta com o conector de LC/UPC e com o tipo Não-travado. Os interruptores 1x2 Opto-mecânicos frente e verso de GEZHI conectam os canais óticos reorientando um sinal ótico entrante em uma fibra selecionada da saída. Os interruptores D1x2 óticos mecânicos são apllication no R&D no laboratório, no Metropolitan Area Network e em OADM configurável.
Características
Baixa perda de inserção
Escala de comprimento de onda larga
Vida longa
Estabilidade alta, confiança alta
Cola Epoxy-livre no trajeto ótico
Aplicações
Monitoração de sistema
OADM configurável
R&D no laboratório
HOMEM (Metropolitan Area Network)
Especificação
| Modelo | Unidade | GZ-FSW-D1x2 | |
| Operatingwavelength | nanômetro | 850±40/1300±40 | 1260~1620 |
| comprimento de onda | nanômetro | 850&1300 | 1310&1550 |
| Perda de inserção | DB | Tipo: 0,7 máximo: 1,0 | |
| Perda de retorno | DB | MM≥30 SM≥50 | |
| Conversa transversal | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
| Tensão | v | 3,0 ou 5.0±0.5 | |
| Vida de funcionamento | Tempo | ≥107 | |
| Tempo do interruptor | Senhora | ≤8 | |
| Manipulação do poder | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+70 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Tamanho | milímetro | 27.0×12×8.2 | |
| Nota: 1 dentro da temperatura e da CONCESSÃO de funcionamento. 2 conectores de exclusão. | |||
A personalização está disponível.
Informação dupla da ordem do interruptor 1x2 ótico
GZ-FSW-D1x2-x-xx-x-x-x-xx-x-xx
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Rota ótica
Pinos
| Tipo | Estado | Definição do Pin | Poder | Monitoração de circunstância | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Não-travamento | P1- P3, P2-P4 | -- | -- | -- | -- | Fim | Abra | Abra | Fim | |
| B | P1-P1, P2-P2 | V+ | -- | -- | Terra | Abra | Fim | Fim | Abra | |
| Travamento | P1- P3, P2-P4 | -- | -- | Terra | V+ | Fim | Abra | Abra | Fim | |
| B | P1-P1, P2-P2 | V+ | Terra | -- | -- | Abra | Fim | Fim | Abra | |
Vídeo
|
|
