| Brand Name: | GEZHI or OEM |
| Número do modelo: | WDM do filtro |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

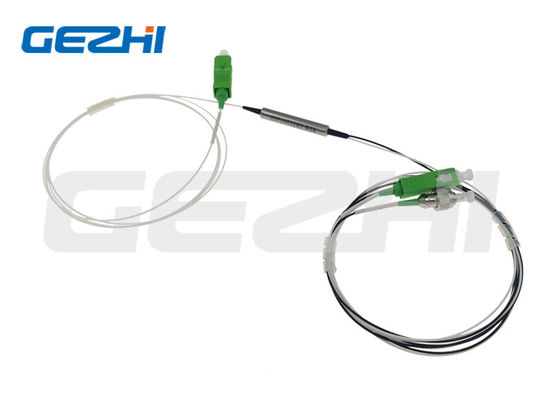

Tubo do WDM do filtro da reflexão 1310/1490/1550nm 1x2 da transmissão 1620nm para OTDR
O filtro ótico é um instrumento que seja usado para a seleção do comprimento de onda, que pode selecionar comprimentos de onda exigidos de um grande número comprimentos de onda e rejeitar os comprimentos de onda da adição. Pode usado na seleção do comprimento de onda, o filtro de ruído do amplificador ótico, igualação do ganho, multiplexação ótica/que demultiplexing.
O WDM de fibra ótica FTTX 1625nm FWDM-1625 do filtro é feito por componentes óticos especiais e tecnologia avançada, pode deixou profundamente a passagem do comprimento de onda 1260-1590nm mas para refletir eficientemente o comprimento de onda 1600-1670nm. Este produto é usado principalmente em testes em linha de fibra ótica. É componente ideal da filtração da fibra ótica 1625/1650nm.
|
Características |
Aplicações |
|
|
Especificação
| Parâmetro | Especificação | |
| Comprimento de onda central (nanômetro) | 1625 | |
| Comprimento de onda da faixa de passagem (nanômetro) | 1600~1670 | |
| Comprimento de onda da reflexão (nanômetro) | 1260~1590 | |
| Perda de inserção | Passagem (C→T)@PB | ≤0.8 |
| Reflita (C→R)@SB | ≤0.6 | |
| Isolamento (passagem) | ≥40 | |
| Isolamento (referência) | ≥15 | |
| Diretividade (DB) | ≥55 | |
| Perda de retorno (DB) | ≥45 | |
| PDL (DB) | ≤0.10 | |
| Estabilidade térmica de perda de inserção (DB) | ≤0.005 | |
| Manipulação do poder (mW) | ≤500 | |
| Temperatura de funcionamento (℃) | 0 ~ +70 | |
| Temperatura de armazenamento (℃) | -40 ~ +85 | |

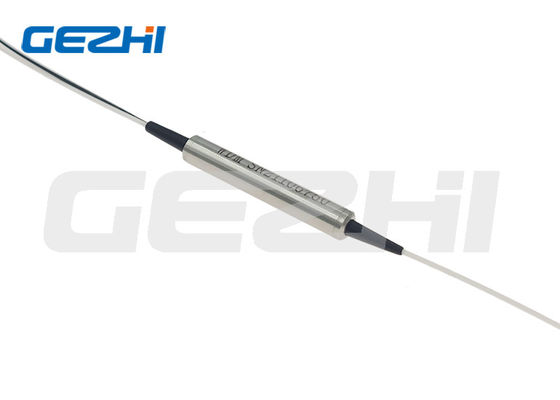

| Dimensões (milímetros) | Φ5.5xL35mm | |
Nota: Especificações de rendimento mais alto disponíveis mediante solicitação.
Informação pedindo:
| FWDM | Comprimento de onda da passagem | Tipo do módulo | Tipo de cabo | Comprimento da fibra | conector |
| FWDM | 1625nm | tubo 00=Glass S1=Φ5.5x35mm A0=90x20x10mm Caixa 100x80x10mm de A1=ABS Caixa 120x80x18mm de A2=ABS Caixa 140x115x15mm de A3=ABS L1=LGX 129*29*130mm Inserção de L2=LGX na cremalheira 2slot Inserção de L4=LGX na cremalheira 4slot R1=19” 1 cremalheira de U Cremalheira do ″ 1U de R2=2slot 19 Cremalheira do ″ 1U de R4=4slot 19 X=Customized |
fibra 00=bare tubo 09=900um fraco 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m X=Customized |

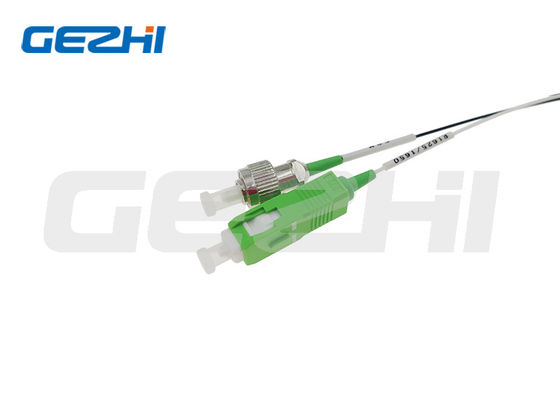

00=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
|
|
