| Brand Name: | GEZHI or OEM |
| Número do modelo: | Módulo de CEX |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

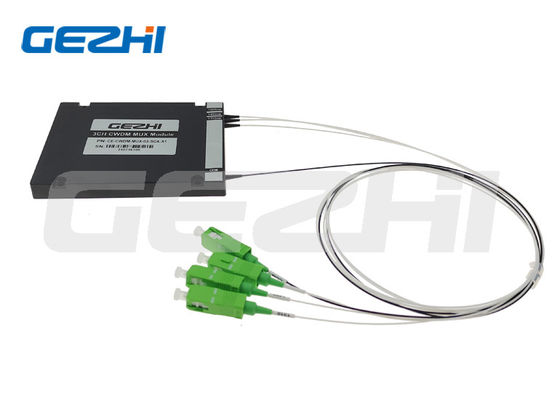

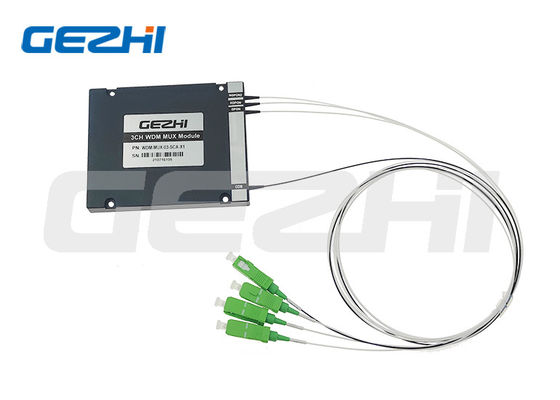

Módulo da existência e do Next Generation PON WaveCEx TWDM
Este módulo de WaveCEx TWDM do elemento da coexistência (CEx) é um único dispositivo do WDM para combinar serviços atuais de G-PON FTTH com as tecnologias emergentes de XGS-PON e de Next Generation NG-PON2.
Bem, os comprimentos de onda adicionais do abastecimento com o elemento da coexistência incluem o RF, ponto a ponto (PtP), e a monitoração de OTDR está disponível.
Componentes óticos superiores e conectividade de alta qualidade para assegurar o desempenho superior, a confiança de rede a mais de pequenas perdas, e robusta.
GEZHI Photonics Co., Ltd é uma fábrica que ofereça uma plataforma flexível de produtos do elemento da coexistência caber um desenvolvimento específico de PON que seja o mais eficaz na redução de custos a suas necessidades – segundo suas exigências cada CEx pode inteiramente ser complementado com todos os serviços de PON ou com somente os serviços pediu.
|
Características |
Aplicações |
|
|
Especificação
| Tipo | Módulo de WaveCEx TWDM | |
| Número de canal | / | 3 |
| Comprimento de onda de funcionamento | nanômetro |
Porto de GPON: 1290~1330&1480~1500 XGS-PON: 1260-1280nm &1575nm-1580nm Porto NGPON-2: 1524~1544&1596~1625 |
| Perda de inserção de módulo de CEx | DB | ≤1.2 |
| Isolamento do módulo de CEx | DB | >30 |
| Perda dependente da polarização de módulo de CEx | DB |
≤0.1 |
| Dispersão do modo da polarização do módulo de CEx | DB |
≤0.1
|
| Estabilidade térmica do comprimento de onda | nm/℃ | ≤0.002 |
| Estabilidade térmica de perda de inserção | dB/℃ | ≤0.005 |
| Diretividade | DB | ≥50 |
| Perda de retorno | DB | ≥50 |
| Temperatura de funcionamento | ℃ |
-5~+75
|
| Temperatura de armazenamento | ℃ | -40~+85 |
| Tamanho do pacote do módulo de CEx | milímetro | Caixa 100x80x10mm do ABS |
O comprimento de onda do detalhe do módulo do elemento da coexistência (CEx):
GPON: 1290-1330nm & 1480nm-1500nm
XGS-PON: 1260-1280nm &1575nm-1580nm
NG-PON2: 1524-1544nm & 1596-1603nm
NG-PON2+PtP: NG-PON2 + 1603-1625 nanômetro
Comprimentos de onda de OTDR e de RF:
OTDR: 1625-1675nm
RF: 1550-1560nm
Informação pedindo:
| CEX | Configuração | Tipo do pacote | Tipo de cabo | Comprimento da fibra | Conector |
| GXN=GPON+XGS-PON+NGPON-2 |
Fibra de S=Single Fibra de D=Dual |
Caixa 100x80x10mm de A1=ABS Caixa 120x80x18mm de A2=ABS A3=ABS box140x115x18mm L1=LGX 129*29*130mm Inserção de L2=LGX na cremalheira 2slot Inserção de L4=LGX na cremalheira 4slot R1=19” 1 cremalheira de U Cremalheira do ″ 1U de R2=2slot 19 Cremalheira do ″ 1U de R4=4slot 19 X=Customized |
00=None tubo 09=900um fraco 20=2.0mm 30=3.0mm |
00=None 05=0.5m 10=1.0m X=Customized |
00=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
|
|
