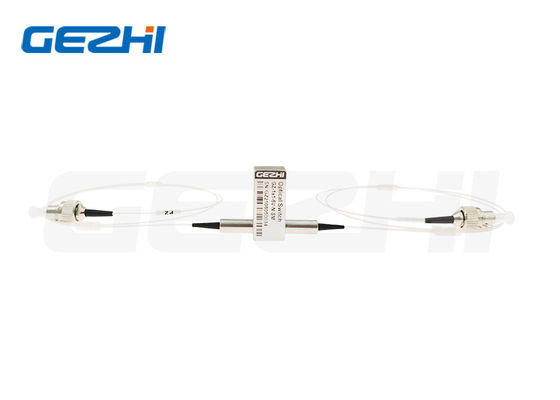

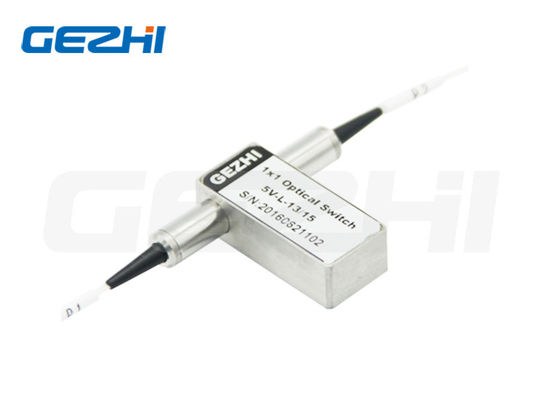

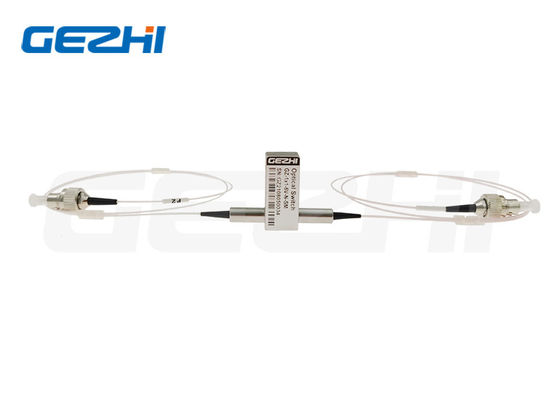

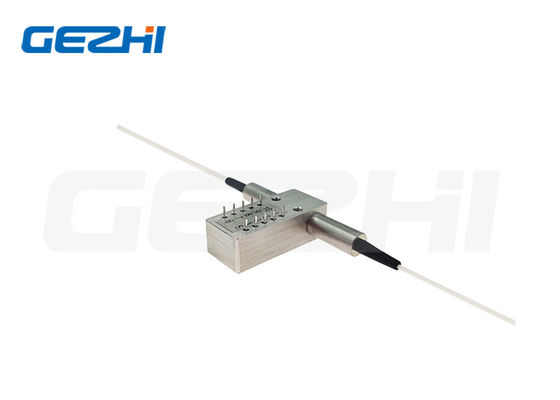

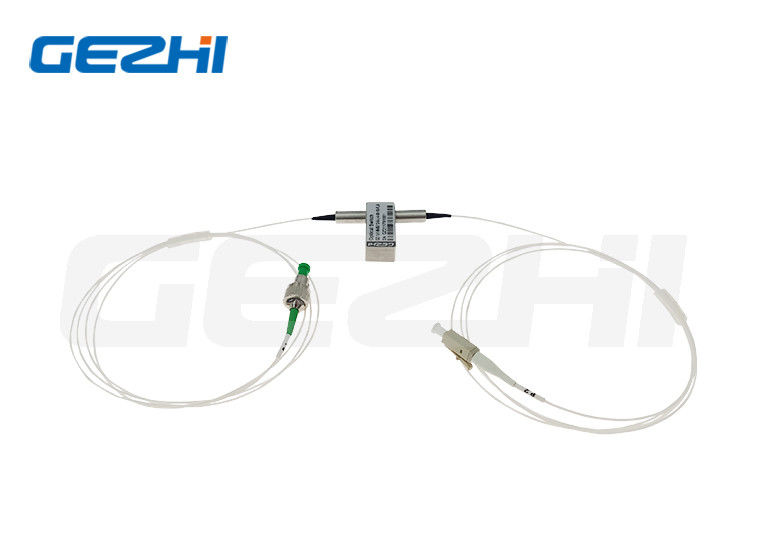

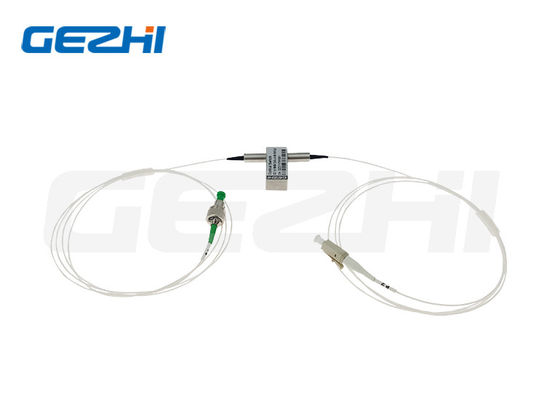

1310 nm Comutador óptico mecânico de bloqueio de 500 mW para bloqueio de canais de fibra óptica

Name: 1310 nm Comutador óptico mecânico de bloqueio de 500 mW para bloqueio de canais de fibra óptica
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 21.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	GZ-1x1-13/15
MOQ:	1pc
preço:	US$18-US$25
Prazo de entrega:	2-7 dias do trabalho
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Nome do produto:

1x1 Comutadores Ópticos

Comprimento de onda:

1310/1550nm

recurso:

Alta confiabilidade

Tipo de controle:

Não-travamento

Tensão:

5 V ou 3 V

Conector:

FC/UPC ou personalizado

Detalhes da embalagem:

2pcs em uma espuma com caixa plástica

Habilidade da fonte:

50000pcs pelo mês

Destacar:

Obstruído travando o interruptor ótico mecânico

Interruptor ótico mecânico do LC UPC

interruptor da fibra dos ethernet 500mW

Descrição do produto

Interruptor Óptico Mecânico Óptico de Travamento Bloqueado

Switch Óptico de Fibra Bidirecional Opto-Mecânico 1x1 com comprimento de onda de 1310nm, conectores LC, interfaces UPC/APC, operação de 3V/5V e potência óptica nominal de 500mW.

Visão Geral do Produto

O Switch Óptico de Fibra Bidirecional Opto-Mecânico 1x1 da Gezhi conecta canais ópticos redirecionando sinais ópticos de entrada para fibras de saída usando uma configuração opto-mecânica ativada por sinais de controle elétrico. O switch possui sensores de posição elétricos integrados e utiliza tecnologia de filtro de filme fino para alteração robusta do caminho da luz.

Este design inovador oferece uma configuração de plataforma simplificada com alta confiabilidade e baixo custo de produção, reduzindo significativamente a sensibilidade da posição das partes móveis, ao mesmo tempo que proporciona estabilidade sem precedentes.

Configuração da Rota Óptica

Desenho Mecânico

Principais Características

Operação de Travamento Fail-Safe
Solução Competitiva de Baixo Custo
Distorções Ópticas Mínimas
Design de Caminho Óptico Sem Epóxi
Alto Desempenho de Confiabilidade

Aplicações

Sistemas de Bloqueio de Canal
Módulos Add/Drop Configuráveis
Monitoramento de Sistema de Rede
Instrumentação de Teste e Medição

Especificações Técnicas

Parâmetro	Especificação	Unidade
Comprimento de Onda de Operação	1260~1620 (SM)	nm
Perda de Inserção	≤1.0	dB
Perda Dependente do Comprimento de Onda	≤0.25	dB
Perda Dependente da Polarização	≤0.05	dB
Perda Dependente da Temperatura	≤0.20	dB
Perda de Retorno	SM≥50	dB
Crosstalk	SM≥55	dB
Tempo de Comutação	≤8	ms
Repetibilidade	≤±0.02	dB
Durabilidade	≥10⁷	vezes
Tensão de Operação	3 ou 5	V
Tipo de Switch	Não-Travante/Travante
Temperatura de Operação	－20~＋70	℃
Temperatura de Armazenamento	－40~＋85	℃
Potência Óptica	≤500	mW
Dimensão	27.0C12.5L8.4A	mm

Configuração de Pinos

Tipo	Rota Óptica	Acionamento Elétrico	Sensor de Estado
Não-Travante	CORTE	Pino 5	Pino 6
Não-Travante	P1-P2	V＋	Abrir/Fechar
Travante	CORTE	GND	Abrir/Fechar
Travante	P1-P2	V＋ GND	Abrir/Fechar

Informações de Pedido

Modelo: GZ-1*1-13/15

Modo	Comprimento de Onda	Tipo de Tensão	Modelo de Controle	Tipo de Fibra	Diâmetro da Fibra	Comprimento da Fibra	Conector
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Outros	3=3V 5=5V	L=Travante N=Não-Travante	5=50/125 6=62.5/125 9=9/125 X=Outros	25=250um 90=900um 20=2.0mm 30=3.0mm X=Outros	1=1m 2=1.5m X=Outros	0=Nenhum FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Outros
