| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-1x1-13/15 |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

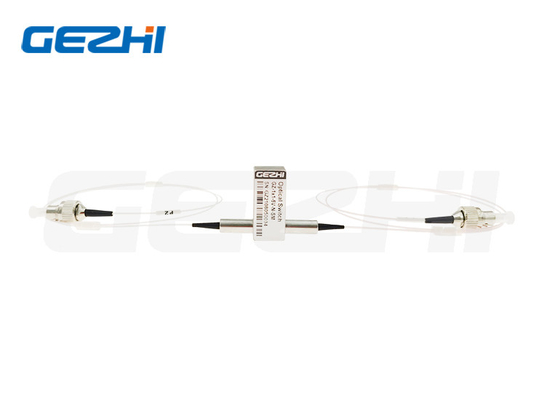

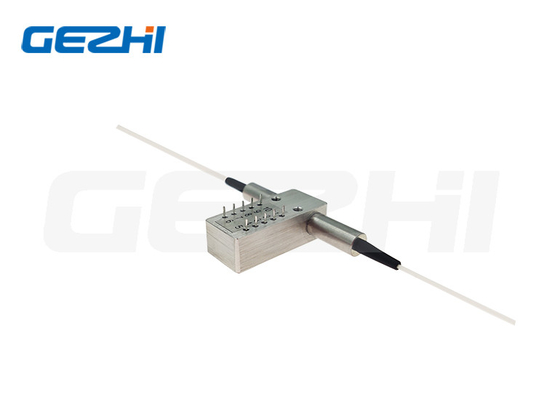

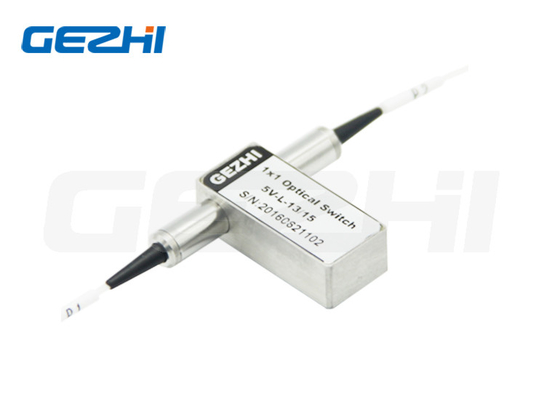

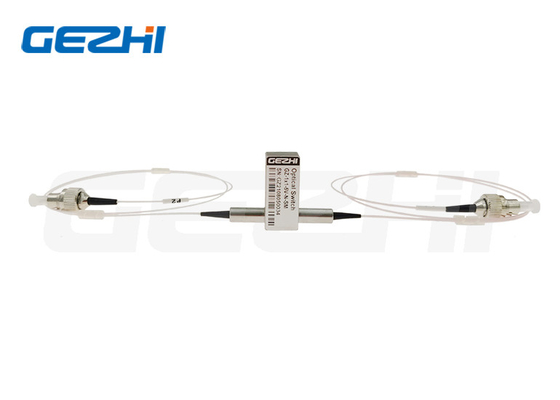

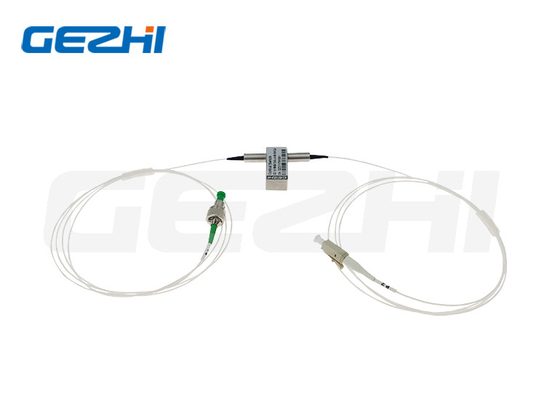

Interruptor óptico mecânico bloqueado 1310nm LC UPC APC 3V 5V 500mW
1x1 Comutadores Ópticos
O Gezhi 1x1 Opto-Mecânico Bi-direcional Fibra Óptica Switch conecta canais ópticos redirecionando 1 sinal óptico de entrada em 1 fibra de saída.Isto é conseguido através de uma configuração opto-mecânica e activado através de um sinal de controlo elétricoO interruptor tem sensores de posição elétricos integrados.
Com base na tecnologia de filtro de película fina que fornece um método robusto de alterar a mancha de luz,Esta série de produtos tem uma configuração de plataforma drasticamente simplificada, oferecendo alta fiabilidade e baixo custo de produção.Este novo projecto reduz significativamente a sensibilidade à posição das peças em movimento, oferecendo uma elevada estabilidade sem precedentes, bem como um baixo custo inigualável.
Rota óptica
Desenho mecânico
Características
Bloqueio do canal
Especificações
| Parâmetros | Especificações | Unidade |
| Comprimento de onda operacional | 1260~1620 (SM) | nm |
| Perda de inserção | ≤ 1.0 | dB |
| Perda dependente do comprimento de onda | ≤ 0.25 | dB |
| Perda dependente da polarização | ≤ 0.05 | dB |
| Perda dependente da temperatura | ≤ 0.20 | dB |
| Perda de retorno | SM≥50 | dB |
| Conversas cruzadas | SM≥55 | dB |
| Tempo de comutação | ≤ 8 | ms |
| Repetitividade | ≤ ± 0.02 | dB |
| Durabilidade | ≥ 107 | vezes |
| Tensão de funcionamento | 3 ou 5 | V |
| Tipo de interruptor | Não fechado/fechado | |
| Temperatura de funcionamento | -20~+70 | °C |
| Temperatura de armazenamento | -40~+85 | °C |
| Potência óptica | ≤ 500 | mW |
| Dimensão | 27.0L × 12,5W × 8,4H | mm |
Pins
| Tipo | Rota óptica | Motor elétrico | Sensor de estado | ||||||
| 1 × 1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Não acoplado | CUT | - Não. | - Não. | - Não. | - Não. | Fecha. | Aberto | Aberto | Fecha. |
| P1-P2 | V+ | - Não. | - Não. | GND | Aberto | Fecha. | Fecha. | Aberto | |
| Embraiagem | CUT | - Não. | - Não. | GND | - Não. | Fecha. | Aberto | Aberto | Fecha. |
| P1-P2 | V+ | GND | - Não. | - Não. | Aberto | Fecha. | Fecha. | Aberto | |
Informações de encomenda
GZ-1×1-13/15
| Modo | Comprimento de onda | Tipo de tensão | Modelo de controlo | Tipo de fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X = Outros |
3=3V 5=5V |
L=Lançamento N=Não acoplamento |
5=50/125 6 = 62,5/125 9=9/125 X = Outros |
25=250um 90=900um 20=2,0 mm 30 = 3,0 mm X = Outros |
1=1m 2=1,5m X = Outros |
0=Nenhum X = Outros |
Vídeo
|
|
