| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-1x4-760 |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

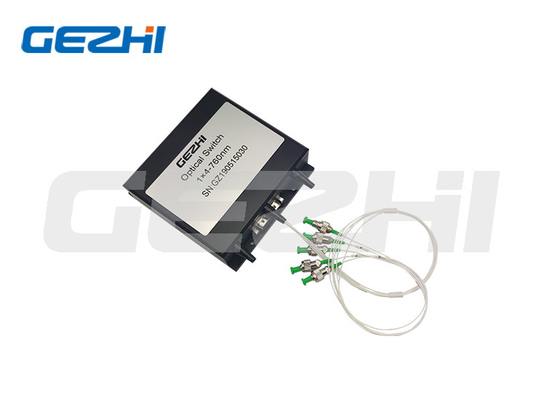

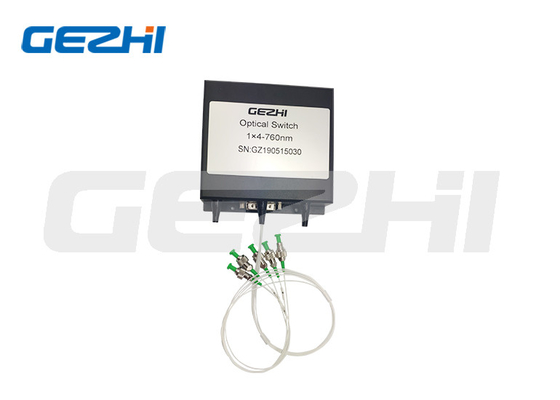

interruptores 1x4 óticos
O interruptor da fibra ótica do 1x4 do Gezhi conecta os canais óticos reorientando no sinal ótico de vinda em uma fibra selecionada da saída. Isto é conseguido usando uma patente durante a configuração opto-mecânica ativada através de um sinal de controle elétrico.
Travar a operação preserva o trajeto ótico selecionado depois que o sinal de movimentação foi removido. O interruptor integrou sensores de posição elétricos, e o material novo baseou projeto avançado reduz significativamente a sensibilidade da posição da parte móvel, a estabilidade alta inaudita de oferecimento assim como um baixo custo ímpar. O motorista eletrônico está disponível para esta série de interruptores.
|
Características Travamento à prova de falhas
Baixo custo ímpar
Baixas distorções óticas Trajeto ótico Cola Epoxy-livre
Confiança alta
|
Aplicações Obstrução do canal Configurável adicione/gota
Monitoração de sistema
Instrumentação
|
Especificação
| Parâmetros | Especificações | Unidade |
| Comprimento de onda de funcionamento | 1260~1620 (MANUTENÇÃO PROGRAMADA) | nanômetro |
| Perda de inserção | ≤1.0 | DB |
| Perda dependente do comprimento de onda | ≤0.25 | DB |
| Perda dependente da polarização | ≤0.05 | DB |
| Perda dependente da temperatura | ≤0.20 | DB |
| Perda de retorno | SM≥50 | DB |
| Conversa transversal | SM≥55 | DB |
| Tempo do interruptor | ≤8 | Senhora |
| Repetibilidade | ≤±0.02 | DB |
| Durabilidade | ≥107 | épocas |
| Tensão de funcionamento | 3 ou 5 | V |
| Tipo do interruptor | Não-travamento/que trava | |
| Temperatura de funcionamento | - 20~+70 | ℃ |
| Temperatura de armazenamento | - 40~+85 | ℃ |
| Poder ótico | ≤500 | mW |
| Dimensão | 27.0L×12.5W×8.4H | milímetro |
Pinos
rota ótica do interruptor 1x4 ótico
informação da ordem do interruptor 1x4 ótico
GZ-1x4-760nm
Informação da ordem
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Desenho mecânico
Vídeo
|
|
