| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-1x4-1550 |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

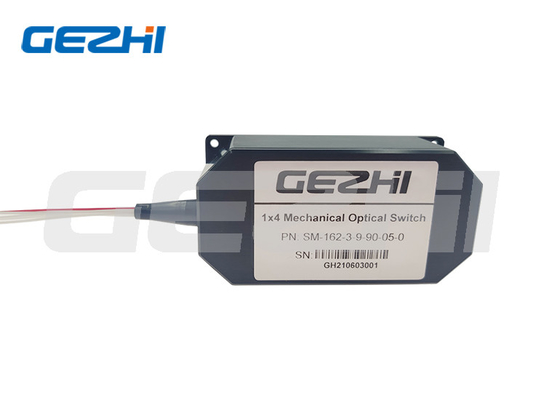

interruptores 1x4 óticos
O interruptor ótico é um tipo do componente funcional, com a capacidade de comutar a rota ótica. No sistema de transmissão de fibra ótica, é usado para a monitoração da fibra do multi-canal, a multi seleção do detector da fonte luminosa, e a proteção de fibra ótica etc. do trajeto. Além disso, é usado igualmente no sistema de teste de fibra ótica para a fibra ótica e seu teste componente, teste do cabo exterior e o sistema de vigilância ótico dos sensores do multi-ponto.
|
Características Travamento à prova de falhas
Baixo custo ímpar
Baixas distorções óticas Trajeto ótico Cola Epoxy-livre
Confiança alta
|
Aplicações Obstrução do canal Configurável adicione/gota
Monitoração de sistema
Instrumentação
|
Especificação
| Parâmetros | Especificações | Unidade |
| Comprimento de onda de funcionamento | 1260~1620 (MANUTENÇÃO PROGRAMADA) | nanômetro |
| Perda de inserção | ≤1.0 | DB |
| Perda dependente do comprimento de onda | ≤0.25 | DB |
| Perda dependente da polarização | ≤0.05 | DB |
| Perda dependente da temperatura | ≤0.20 | DB |
| Perda de retorno | SM≥50 | DB |
| Conversa transversal | SM≥55 | DB |
| Tempo do interruptor | ≤8 | Senhora |
| Repetibilidade | ≤±0.02 | DB |
| Durabilidade | ≥107 | épocas |
| Tensão de funcionamento | 3 ou 5 | V |
| Tipo do interruptor | Não-travamento/que trava | |
| Temperatura de funcionamento | - 20~+70 | ℃ |
| Temperatura de armazenamento | - 40~+85 | ℃ |
| Poder ótico | ≤500 | mW |
| Dimensão | 27.0L×12.5W×8.4H | milímetro |
Pinos
rota ótica do interruptor 1x4 ótico
informação da ordem do interruptor 1x4 ótico
GZ-1x4-1550nm
Informação da ordem
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Desenho mecânico
Vídeo
|
|
