| Brand Name: | GEZHI or OEM |
| Número do modelo: | FSW-1x4T |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

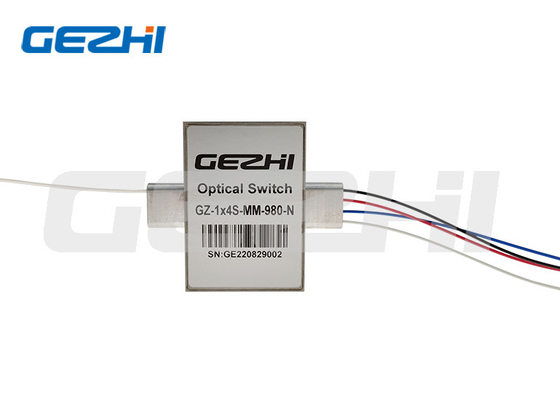

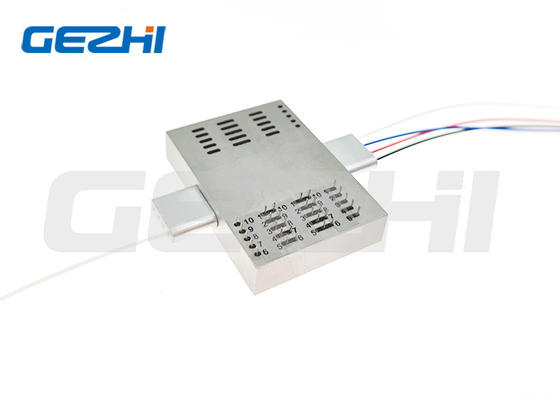

Interruptores óticos de FSW-1x4T para o interruptor de canal do laser/equipamento médico
Este os interruptores óticos de 1x4 T são apoio 750nm, 780nm, 980nm ou comprimento de onda personalizado. Seu com fibra grande do núcleo de S105/125um. Seu amplamente utilizado no interruptor de canal do laser, equipamento médico, sistema monitory, R&D no laboratório. GEZHI Photonics pode apoiar o número personalizado etc. do comprimento de onda, da fibra e de canal. Os interruptores óticos de 1x4 T com stablity e confiança altos.
|
Características |
Aplicações |
|
|
Especificação de interruptores óticos de 1x4 T
| tipo interruptor de 1x4 T | Unidade | Típico |
| Comprimento de onda da operação | nanômetro | 750nm 780nm ou 980nm |
| Perda de inserção 1 | DB | <1> |
| Perda dependente do comprimento de onda | DB | <0> |
| Perda dependente da polarização | DB | <0> |
| Perda de retorno | DB | Manutenção programada: >55 MILÍMETRO: >35 |
| Conversa transversal | DB | Manutenção programada: >55 MILÍMETRO: >35 |
| Tempo de comutação | Senhora | Típico: 4 máximo: 10 |
| Repetibilidade | DB | <> |
| Durabilidade | Ciclos | >10 milhões |
| Tipo de comutação | Travamento/quetrava | |
| Manipulação ótica do poder | mW | <500mw> |
| Tensão de funcionamento | VDC | 3V ou 5V |
| Temperatura de funcionamento | ℃ | -5~+70 |
| Temperatura de armazenamento | ℃ | -40~+85 |
| Tipo da fibra | / | Fibra de SM/MM |
| Dimensão do pacote | milímetro | 27L x 23W x 8.2H |
Nota: 1. a personalização está disponível.
2. Especificou sem conector, e adicionam uma perda 0.2dB adicional pelo conector.
GZ-FSW-1x4T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Diâmetro da fibra | Comprimento da fibra | Conector |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 S105/125=S105/125um |
780=780nm 980=980nm 1060=1060nm S=Specify |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
| Tipo |
Te de Sta |
Rota ótica |
Movimentação elétrica | Sensor do estado | ||||||||||||||
| Relé 1 (Pin) | Relé 2 (Pin) | Relé 1 (Pin) | Relé 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | Preto COM-P1 | - | - | Terra | V+ | V+ | Terra | - | - | fim | aberto | aberto | fim | aberto | fim | clsoe | aberto | |
|
Ing da trava |
B | COM-P2 vermelho | V+ | Terra | - | - | - | - | Terra | V+ | aberto | fim | fim | aberto | fim | aberto | aberto | fim |
| C | Azul COM-P3 | - | - | Terra | V+ | - | - | Terra | V+ | fim | aberto | aberto | fim | fim | aberto | aberto | fim | |
| D | COM-P4 branco | V+ | Terra | - | - | V+ | Terra | - | - | aberto | fim | fim | aberto | aberto | fim | fim | aberto | |
|
Ing Non- da trava |
Preto COM-P1 | - | - | - | - | V+ | - | - | Terra | fim | aberto | aberto | fim | aberto | fim | fim | aberto | |
| B | COM-P2 vermelho | V+ | - | - | Terra | - | - | - | - | aberto | fim | fim | aberto | fim | aberto | aberto | fim | |
| C | Azul COM-P3 | - | - | - | - | - | - | - | - | fim | aberto | aberto | fim | fim | aberto | aberto | fim | |
| D | COM-P4 branco | V+ | - | - | Terra | V+ | - | - | Terra | aberto | fim | fim | aberto | aberto | fim | fim | aberto | |
Rota ótica de interruptores óticos de 1x4 T com fibra de S105/125um
Dimensão de interruptores óticos de 1x4 T com fibra de S105/125um
Vídeo
|
|
