| Brand Name: | GEZHI or OEM |
| Número do modelo: | Comutadores Ópticos FSW-1x8T |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

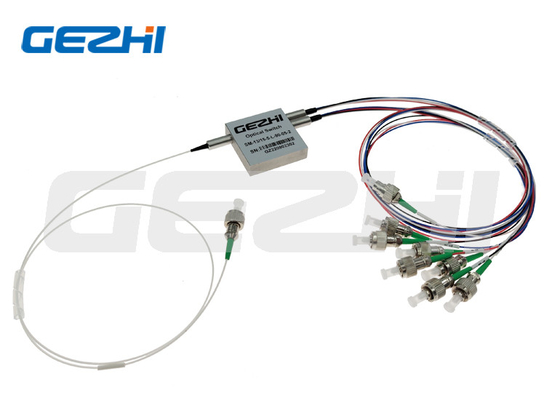

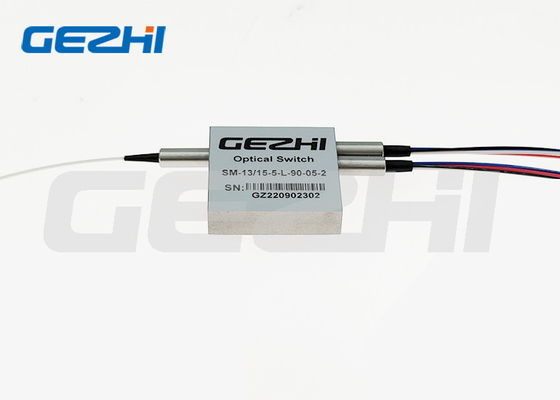

interruptores óticos Opto-mecânicos de 1x8T 1310/1550nm para a obstrução do canal
Os interruptores óticos Opto-mecânicos de 1x8T 1310/1550nm de GEZHI Photonics ‘são a fibra do único modo que o comprimento de onda largo 1260~1650nm do apoio e com pigtailes de FC/APC. Os interruptores este 1x8T óticos Opto-mecânicos são trabalho bidirecional. Com baixa perda de inserção e estabilidade e confiança altas.
Nós fornecemos o vário tipo de interruptores óticos como o desvio 1x1, 1x2, 2x2, as configurações 1x2, D2x2, 2x2A, 1x4, 1x8 e 4x4 completas, duplas de 2x2 para o único modo ou fibras multimodos. GEZHI Photonics pode oferecer a especificação personalizada de interruptores óticos opto-mechancial.
|
Características Tamanho diminuto Tempo de comutação curto Distorções óticas do bi-directionalLow Baixa perda de inserção, baixa conversa transversal |
Aplicações Monitoração de sistema R&D no laboratório Metropolitan Area Network Proteção e restauração da rede Instrumentação, testes, e medida |
Especificação de interruptores óticos opto-machanical de 1x8T 1310/1550nm
| T-tipo do interruptor 1×8 ótico | Unidade | Típico |
| Comprimento de onda da operação | nanômetro | 1310&1550nm |
| Perda de inserção | DB | <1> |
| Perda dependente do comprimento de onda | DB | <0> |
| Perda dependente da polarização | DB | <0> |
| Perda de retorno | DB | >55 |
| Conversa transversal | DB | >55 |
| Tempo de comutação | Senhora | Típico: 4 máximo: 10 |
| Repetibilidade | DB | <> |
| Durabilidade | Ciclos | >10 milhões |
| Tipo de comutação | Travamento/quetrava | |
| Manipulação ótica do poder | mW | <500mw> |
| Tensão de funcionamento | VDC | 3V ou 5V |
| Temperatura de funcionamento | ℃ | 0~+70 |
| Temperatura de armazenamento | ℃ | -40~+85 |
| Tipo da fibra | / | Fibra de SM/MM |
| Dimensão do pacote | milímetro | 35L x 35W x 9H |
Nota: 1. a personalização está disponível.
2. Especificou sem conector, e adicionam uma perda 0.2dB adicional pelo conector.
Informação pedindo de interruptores óticos opto-machanical de 1x8T 1310/1550nm
GZ-FSW-1x8T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Diâmetro da fibra | Comprimento da fibra | Conector |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Pinos de interruptores óticos opto-machanical de 1x8T 1310/1550nm
Elétrico de interruptores óticos opto-machanical de 1x8T 1310/1550nm
| Especificações | Tensão | Atual | Resistência |
| travamento 5V | 4.5~5.5 V | 22,2 (±10%) miliampères | 202,5 (±10%) Ω |
| não-travamento 5V | 4.5~5.5 V | 31 (±10%) miliampères | 145 (±10%) Ω |
| travamento 3V | 2.7~3.3 V | 33,3 (±10%) miliampères | 90 (±10%) Ω |
| não-travamento 3V | 2.7~3.3 V | 46,7 (±10%) miliampères | 64,2 (±10%) Ω |
Dimensão de interruptores óticos opto-machanical de 1x8T 1310/1550nm
Vídeo
|
|
