| Brand Name: | GEZHI or OEM |
| Número do modelo: | CWDM8CH47A |
| MOQ: | 1 peça |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

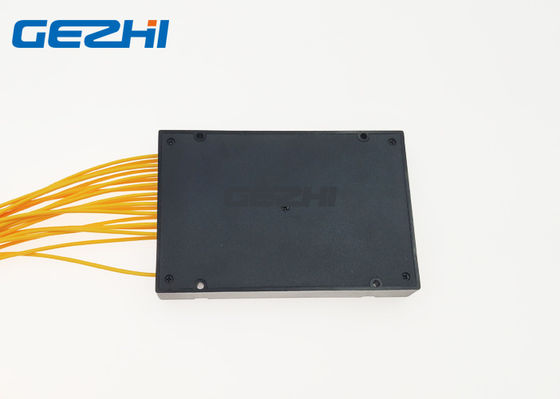

Oito módulos óticos do mux e do demux do canal CWDM do ‐
Os sistemas óticos passivos CWDM são projetados multiplexar 8 de comprimentos de onda óticos da grade do ‐ da UIT de CWDM, com agrupamento individual dos comprimentos de onda
desde 1470 até 1610 nanômetro, e afastamento de 20 nanômetro entre os canais. Igualmente têm um porto expresso do EXP para o desenvolvimento futuro dos filtros óticos para acomodar a adição de comprimentos de onda da UIT de DWDM.
Estes módulos de CWDM estão disponíveis em único mux/demux e em pacotes duplos do módulo de mux/demux para facilitar a única fibra e desenvolvimentos duplos da fibra.
Características
- Baixa perda de inserção
- Faixa de passagem larga
- Isolamento alto do canal
- Boa uniformidade e baixa perda de inserção
- Perda dependente da baixa polarização
- Estabilidade ambiental excelente
- Confiança e estabilidade altas
Aplicações
Rede do WDM
Linha monitoração
Amplificador ótico da fibra
Rede do acesso
Telecomunicação
Oito módulos óticos do mux e do demux do canal CWDM do ‐
Especificação
| Parâmetro | 8CH Mux ou Demux | |
| Comprimento de onda do centro (nanômetro) | UIT, ITU+1 | |
| Passband (nanômetro) | ITU±6.5 | |
| Comprimento de onda de funcionamento (nanômetro) | 1470~1610nm + UPG | |
| Espaço do canal (nanômetro) | 20 | |
| Tipo da fibra | SMF-28e ou o cliente especificaram | |
| IL (DB) | <2> | |
| Isolamento (DB) | Canal adjacente | 30 |
| Canal Não-adjacente | 45 | |
| PDL (DB) | 0,2 | |
| PMD (picosegundo) | 0,1 | |
| Perda de retorno (DB) | 45 | |
| Diretividade (DB) | 50 | |
| Poder ótico máximo (mw) | 500 | |
| Temperatura de funcionamento (℃) | -20~+70 | |
| Temperatura de armazenamento (℃) | -40~85 | |
| Conector | LC/UPC | |
| Pacote da CAIXA (milímetros) | Caixa 100x80x10 do ABS | |
Nota: 1. a personalização está disponível.
2. a especificação mudou talvez sem aviso prévio.
Oito módulos óticos do mux e do demux do canal CWDM do ‐
Filtre a conexão em cascata
Oito módulos óticos do mux e do demux do canal CWDM do ‐
Solução
Vantagens de CWDM Mux Demux
1. Adote de aço inoxidável de grande resistência, teste de pulverizador de sal da passagem
2. O núcleo da virola é menos do que 0.2um
3. Adote a matéria prima nova de 100%, conformidade de ROHS
4. Baixa perda de inserção
5. Baixo design compacto do PDL
6. Boa uniformidade do canal-à-canal
7. Comprimento de onda de funcionamento largo: desde 1260 nanômetro a 1650nm
8. Temperatura de funcionamento larga: de -40℃ a 85℃
|
|
