| Brand Name: | GEZHI or OEM |
| Número do modelo: | 1x18-CWDM-S |
| MOQ: | 1 peça |
| preço: | Negociável |
| Delivery Time: | 5-8 dias úteis |
| Payment Terms: | T/T, Western Union |
Módulo 1270~1610nm BIDI de pequenas perdas CWDM de 18CH CWDM Mux Demux
GEZHI 18CH BIDI de pequenas perdas CWDM baseado na tecnologia de fita fina dielétrica do filtro que projetou para a integração em redes do baixo acesso custado e do metro. GEZHI 18CH CWDM é um multiplexer ótico que possa multiplexar até 18 fontes de CWDM em uma única fibra ótica com somente perda de inserção da relação 3.5dB. Seu pacote pela caixa do ABS de 120*80*18mm com 900um o tubo fraco, 1meter, conector de COM-SC/UPC, a outra saída com conector de LC/UPC. O filtro de 18CH CWDM tem o isolamento alto do canal e pode consequentemente ser usado em um sistema bidirecional. O módulo pode ser usado como um multiplexer ou um desmultiplexador e usa um único entalhe em um quadro ou pode ser usado, autônomo, em uma N-caixa.
Características
- Boa uniformidade e baixa perda de inserção
- Perda dependente da baixa polarização
- Estabilidade ambiental excelente
Aplicações
Especificação
|
Parâmetro |
Unidade |
18CH CWDM | ||
| Mux | Demux | |||
| Comprimento de onda do canal | nanômetro |
1270~1610nm |
||
|
Comprimento de onda do centro |
nanômetro | ±0.5 | ||
| Afastamento de canal | nanômetro | 20 | ||
|
Passband de canal |
nanômetro | >14 | ||
| Max Insertion Loss | DB | <5>.5 ou<3> | <5> | |
| Ondinha do canal | DB | 0,3 | ||
|
Isolamento |
Adjacente | DB | >30 | |
| Não-adjacente | DB | >40 | ||
|
Temperatura da perda do Inertion |
dB/℃ |
<0> |
||
|
Temperatura do comprimento de onda |
nanômetro ℃ |
<0> | ||
|
Dependente da polarização |
DB | <0> | ||
|
Modo da polarização |
DB | <0> | ||
| Diretividade | DB | >50 | ||
| Perda de retorno | DB | >45 | ||
| Manipulação máxima do poder | mW | 300 | ||
| Temperatura de Opterating | ℃ | -5~+75 | ||
| Temperatura de armazenamento | ℃ | -40~85 | ||
| Dimensão do pacote | milímetro | L120x80x18 | ||
Nota: 1. a personalização está disponível.
2. Especificado com conector
Informação pedindo
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Número de canais | Tipo do módulo | Tipo de cabo | Comprimento da fibra | Conector entrado |
Saída conector |
|||||||
| CWDM | 01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro Caixa 2=LGX 3=19 cremalheira do ″ 1U X=Others |
00=none 09=900um Tubo fraco 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Filtre a conexão em cascata
Pacote de 18CH BIDI CWDM

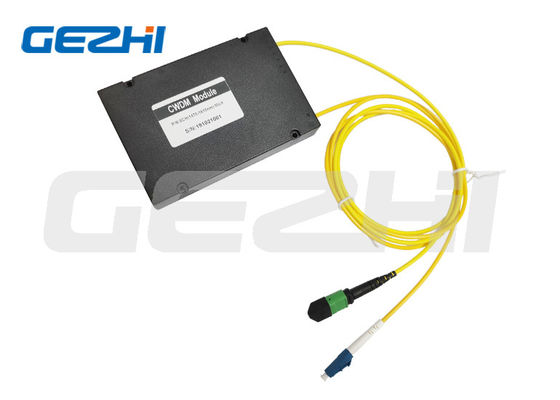

Módulo de 18CH BIDI CWDM
|
|
