| Brand Name: | GEZHI or OEM |
| Número do modelo: | CWDM16CHMA |
| MOQ: | 1pcs |
| preço: | Get Latest Price |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Paypal, Western Union |

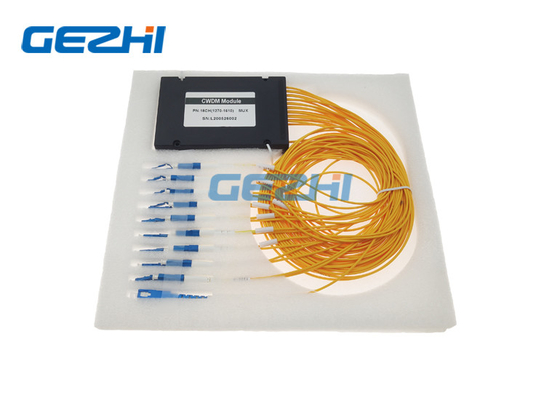

Multiplexer da divisão da onda 16CH
A tecnologia grosseira da multiplexação da divisão da onda de GEZHI 16CH (CWDM) foi desenvolvida como uma maneira de aumentar a capacidade da largura de banda de expedição de cabogramas dos dados da fibra ótica. CWDM multiplexa sinais de portador ótico múltiplos em uma única fibra ótica usando comprimentos de onda diferentes da luz para levar cada sinal individual. O comprimento de onda do Multiplexer da divisão da onda 16CH é 1260~1620nm para a escolha feita sob encomenda. Sua igualmente pode ser adicionar o porto do monitor e o porto 1310nm cinzento como a exigência.
|
Características |
Aplicações |
|
|
Especificação do Multiplexer da divisão da onda 16CH
Especificações
| Parâmetro | Canal 4 | Canal 8 | Canal 18 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Comprimento de onda do canal (nanômetro) | 1270~1610 | ||||||
| Precisão do comprimento de onda do centro (nanômetro) | ±0.5 | ||||||
| Afastamento de canal (nanômetro) | 20 | ||||||
| Passband de canal (largura de banda de @-0.5dB (nanômetro) | >13 | ||||||
| Perda de inserção (DB) | ≤1.6 | ≤2.5 | ≤3.5 | ||||
| Uniformidade do canal (DB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Ondinha do canal (DB) | 0,3 | ||||||
| Isolamento (DB) | Adjacente | N/A | >30 | N/A | >30 | N/A | >30 |
| Não-adjacente | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilidade de temperatura da perda do Inertion (dB/°C) | <0> | ||||||
| Deslocamento da temperatura do comprimento de onda (nm/°C) | <0> | ||||||
| Perda dependente da polarização (DB) | <0> | ||||||
| Dispersão do modo da polarização | <0> | ||||||
| Diretividade (DB) | >50 | ||||||
| Perda de retorno (DB) | >45 | ||||||
| Manipulação máxima do poder (mW) | 300 | ||||||
| Temperatura de Opterating (°C) | -5~+75 | ||||||
| Temperatura de armazenamento (°C) | -40~85 | ||||||
| Dimensão do pacote (milímetros) | L100 x W80 x H10 ou L140xW115xH18 | ||||||
| CWDM | Afastamento de canal | Número de canais | Configuração | primeiro canal | Tipo da fibra | Comprimento da fibra | Conector de In/Out |
| Grade de C=CWDM | Canal 04=4 Canal 08=8 Canal 16=16 Canal 18=18 Canal de N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
fibra 1=Bare tubo 2=900um fraco cabo de 3=2mm cabo de 4=3mm |
1=1m 2=2m S=Specify
|
0=None FA=FC/APC =FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
