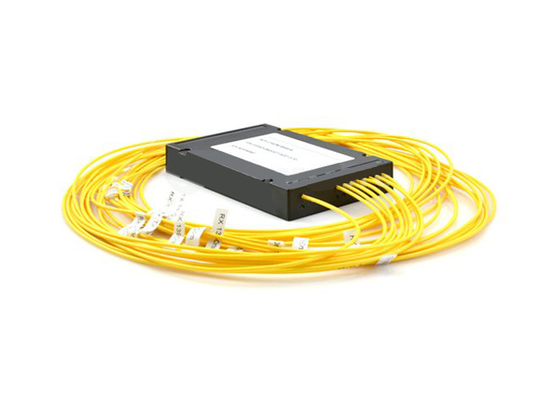

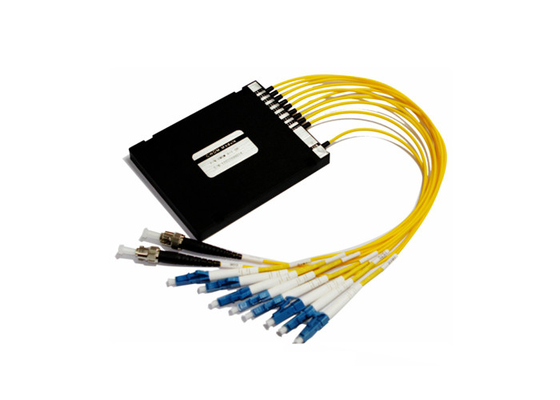

8 módulo 1470~161nm LC do canal CWDM Mux Demux para o sistema ótico dos trabalhos em rede do transporte
GEZHI Photonics oferece uma série completa de CWDM Mux-Demux e ótico adicione unidades do Multiplexer da gota (OADM) para serir todas as aplicações dos tipos e soluções de rede. Alguns as mais comuns são: Gigabit & 10G ethernet, SDH/SONET, ATM, ESCON, canal da fibra, FTTx e CATV.
Do conector grosseiro do multiplexer da divisão do comprimento de onda de 8Channel de GEZHI Photonics a única fibra (CWDM Mux/Demux) 1470~1610nm LC no sistema ótico dos trabalhos em rede do transporte utiliza a tecnologia de revestimento do filme fino e o projeto proprietário empacotamento do sistema ótico da ligação do metal do não-fluxo do micro. Fornece a baixa perda de inserção, o isolamento alto do canal, a faixa de passagem larga, a sensibilidade de baixa temperatura e o trajeto ótico livre da cola Epoxy. Nossos produtos de CWDM Mux Demux fornecem o até canal 16 o canal ou mesmo 18 que multiplexa em uma única fibra.

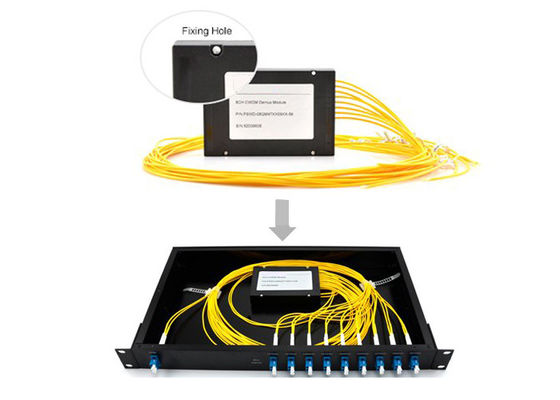

Exatamente o a baixa perda de inserção é necessário em redes do WDM, nós pode igualmente adicionar “salta o componente” em um módulo de CWDM Mux/Demux para reduzir o IL como uma opção. O tipo padrão do pacote de CWDM Mux/Demux inclui: Pacote da caixa do ABS, pakcage de LGX e 19" 1U rackmount.
Características:
Aplicação
Especificação:
| Parâmetro | Canal 4 | Canal 8 | Canal 16 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Comprimento de onda do canal (nanômetro) | 1270~1610 | ||||||
| Precisão do comprimento de onda do centro (nanômetro) | ±0.5 | ||||||
| Afastamento de canal (nanômetro) | 20 | ||||||
| Passband de canal (largura de banda de @-0.5dB (nanômetro) | >13 | ||||||
| Perda de inserção (DB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| Uniformidade do canal (DB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Ondinha do canal (DB) | 0,3 | ||||||
| Isolamento (DB) | Adjacente | N/A | >30 | N/A | >30 | N/A | >30 |
| Não-adjacente | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilidade de temperatura da perda do Inertion (dB/℃) | <0> | ||||||
| Deslocamento da temperatura do comprimento de onda (nm/℃) | <0> | ||||||
| Perda dependente da polarização (DB) | <0> | ||||||
| Dispersão do modo da polarização | <0> | ||||||
| Diretividade (DB) | >50 | ||||||
| Perda de retorno (DB) | >45 | ||||||
| Manipulação máxima do poder (mW) | 300 | ||||||
| Temperatura de Opterating (℃) | -5~+75 | ||||||
| Temperatura de armazenamento (℃) | -40~85 | ||||||
| Dimensão do pacote (milímetros) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
A especificação pode mudar sem aviso prévio.
Acima a especificação está para o dispositivo sem conector.
Informação pedindo
| CWDM | XX | X | XX | X | X | XX |
| Número de canais |
Confi - guration |
primeiro canal | Tipo da fibra | Comprimento da fibra | Conector de In/Out | |
|
Canal 04=4 Canal 08=8 Canal 16=16 Canal 18=18 Canal de N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |

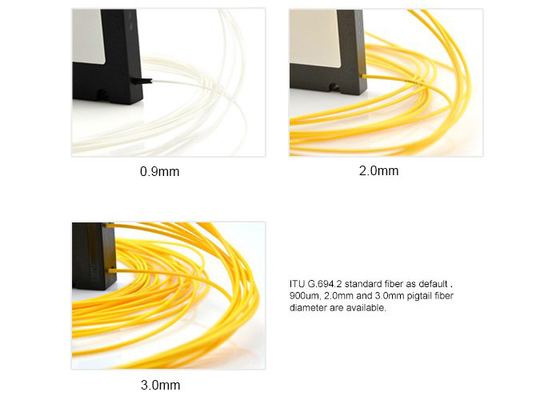

fibra 1=Bare tubo 2=900um fraco 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
Sistema de voz passiva de CWDM Mux Demux com o transceptor ativo de CWDM SFP
|
|
