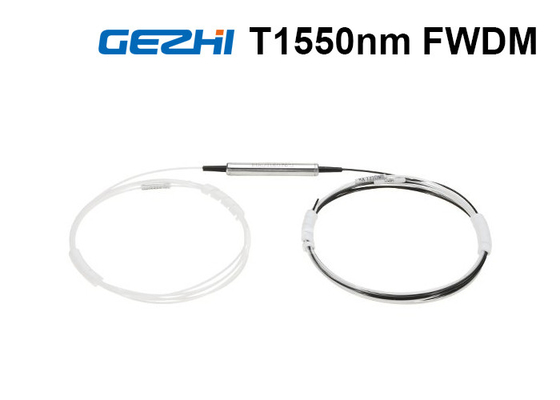

O tubo de aço 1x2 FWDM filtra a passagem 1550nm do WDM do filtro do filme fino reflete 1310/1490nm

O módulo do WDM do filtro de FTTX usado extensivamente em EDFA, em amplificadores de Raman, em redes do WDM e em instrumentação das fibras óticas é baseado na tecnologia do filtro do filme fino (TFF). O dispositivo combina ou separa a luz em comprimentos de onda diferentes em uma escala de comprimento de onda larga. Pode expandir a capacidade de uma única fibra conseguir uma comunicação bidirecional, de modo que amplamente utilizado na elevação e na expansão óticas da rede, ou introduza o negócio detalhado novo etc.



GEZHI Photonics fornece os dispositivos filtro-baseados do filtro da multiplexação de divisão de comprimento de onda (WDM) que são personalizados às faixas particulares do comprimento de onda para suas aplicações especiais. Porque você pôde saber, o sistema próprio de GEPON trabalha 1310 /1490, o sinal de CATV aqui é entregado assim sobre a mesma fibra usando 1550nm, e FWDM é um lugar onde todos este get “misturados”.





Tipo		FWDM
Comprimento de onda de funcionamento T: comprimento de onda da transmissão R: comprimento de onda da reflexão 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	nanômetro	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
Perda de inserção da transmissão	DB	≤0.80
Perda de inserção da reflexão	DB	≤0.60
Isolamento do canal de transmissão	DB	≥30
Isolamento do canal da reflexão	DB	≥17
PDL	DB	≤0.1
Estabilidade térmica do comprimento de onda	nm/℃	≤0.003
Estabilidade térmica de perda de inserção	dB/℃	≤0.005
Diretividade	DB	≥55
Perda de retorno	DB	≥45
Temperatura de funcionamento	℃	-20~+70
Temperatura de armazenamento	℃	-40~+85

Nota: 1. a personalização está disponível.

2. pecified sem conector, e adicionam uma perda 0.2dB adicional pelo conector.



• Canal da passagem (transmissão): 1550nm
• Canal da reflexão: 1310nm e 1490nm
• Isolamento alto do isolamento, da confiança e do canal
• Baixa perda de inserção e confiança ambiental excelente
• RoHS complacente



• Pacote do tubo de vidro para a fibra 250um desencapada
• Pacote de aço do tubo para a fibra 250um desencapada e a fibra 900um
• Caixa do ABS para a fibra de 900um, de 2.0mm e de 3.0mm
• Nota: a fibra 250um desencapada é demasiado finne a ser equipado com o conector



A imagem A é para T13/R15, T14/R1315, WDM do filtro de T1415/R13 FTTX
A imagem B é para T15/R13, T13/R1415, T15/R1314, WDM do filtro de T1314/R15 FTTX
