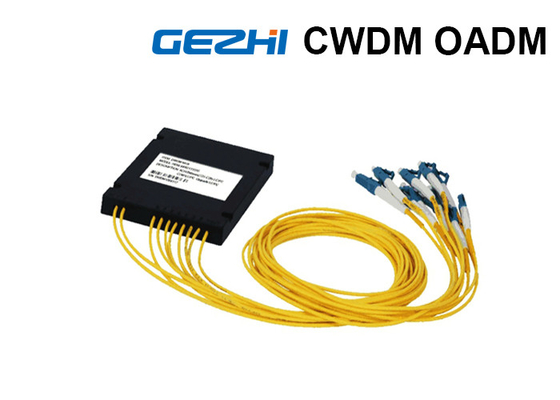

4 canais CWDM Mux Demux Photonics CWDM frente e verso OADM para o tráfego do leste e do oeste

GEZHI Photonics CWDM frente e verso OADM para o tráfego do Leste-e-oeste

Os módulos frente e verso de CWDM/AD adicionam (multiplex) e para deixar cair (para demultiplex) comprimentos de onda selecionados sobre a fibra dupla relação frente e verso de CWDM MUX & de DEMUX para o tráfego do Leste-e-oeste.

Os módulos de GEZHI PHOTONICS CWDM OADM (CWDM/AD) são multiplexação da divisão da onda do curso (CWDM) ótica adicionam e deixam cair os Multiplexers (OADM). “Adicione” e “gota” aqui para referir a capacidade do dispositivo de adicionar uns ou vários canais novos do comprimento de onda a um sinal existente do WDM do multi-comprimento de onda, e de deixar cair (para remover) uns ou vários canais, passando aqueles sinais a um outro trajeto de rede.

O CWDM/AD é um ótico passivo adiciona/multiplexer da gota projetado para ponto a ponto, o anel, ou as aplicações de configurações de ônibus que fornece a solução ideal para a procura crescente da largura de banda em redes do acesso da empresa e do metro e entrega poupanças de despesas dramáticas aos fabricantes de equipamento da rede, permitindo os de desenvolver os sistemas do acesso do metro que são mais baixos no custo, mais fáceis à disposição e mais simples de se operar.

Canais adicionados/deixados cair são conectados a alguns de transceptores de GEZHI PHOTONICS CWDM no lado do equipamento, e nós igualmente fornecemos configurações portuárias opcionais como: Porto expresso do porto, do porto do monitor, do passband 1310nm e o porto 1550nm para estes multiplexers de acordo com a escolha do cliente.

Front Panel Details

Um porto comum:

• Entrada e saída do tronco no tráfego ocidental e do leste.
• Conectores do LC, do SC, do ST e do FC disponíveis.

B porto adiciona/gota no oeste:

• Adicione e deixe cair no oeste.
• Conectores do LC, do SC, do ST e do FC disponíveis.
• Complacente ao padrão desde 1270 nanômetro de ITU-T G.657A1 CWDM a 1610nm, com aumento 20nm

C porto adiciona/gota no leste:

• Adicione e deixe cair no leste.
• Conectores do LC, do SC, do ST e do FC disponíveis.
• Complacente ao padrão desde 1270 nanômetro de ITU-T G.657A1 CWDM a 1610nm, com aumento 20nm

NOTA:
A disposição real depende do tipo escolhido do conector assim como de outros fatores. Contudo, o esquema principal fica o sameWe igualmente fornece configurações portuárias opcionais como: Porto expresso do porto, do porto do monitor, do passband 1310nm e o porto 1550nm para estes multiplexers de acordo com a escolha do cliente, ao se usar com 1310nm o legado SDH/SONET, comprimentos de onda de CWDM 1270, 1290, 1310, 1330 e 1350nm não devem ser usados. Ao usar-se com 1550nm o legado SDN/SONET, comprimentos de onda de CWDM 1510, 1530, 1550, 1570 e 1590nm não devem ser usados.
