| Brand Name: | GEZHI or OEM |
| Número do modelo: | 1x8 estojo compacto CWDM |
| MOQ: | 1pcs para 1x8 o estojo compacto CWDM |
| preço: | Get Latest Price |
| Delivery Time: | dias 2~7working |

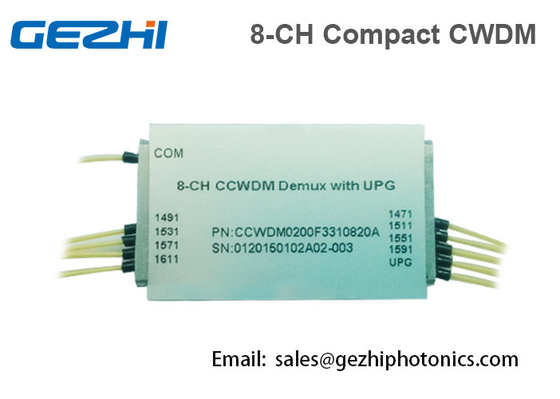

O módulo 1x8 da fibra CCWDM canaliza o Multiplexer ótico Mini Size
O Multiplexer grosseiro compacto da divisão do comprimento de onda (CCWDM) está expandindo a largura de banda redes de comunicações do metro/acesso. CCWDM de GEZHI Photonics é baseado na tecnologia do filtro do filme fino e no empacotamento micro-ótico da ligação do metal. GEZHI Photonics'provides CCWDM de alta qualidade com largura de banda lisa do canal, configuração flexível do canal, baixa perda de inserção e isolamento alto. Está projetada promover facilmente a capacidade enquanto o sistema cresce. Todos os produtos de Fooxtek são cola Epoxy-livres no trajeto ótico.
Características
Aplicação
Parâmetros:
| Parâmetro | Valor | |||||||
| Número de canal | 4 | 8 | 8 (+E1) | 8 (+E2) | ||||
| Comprimento de onda central (nanômetro) | 1270,1290… 1610 ou 1271,1291… 1611 | |||||||
| Faixa de passagem (nanômetro) | Canal | Mínimo. | +/--6,5 | |||||
|
Porto da elevação |
Mínimo. | - | 1310+/-50 | 1260~1457 | ||||
|
Isolamento (DB) |
Mux |
Canal adjacente |
Mínimo. | 30 | ||||
|
Canal não adjacente |
Mínimo. | 40 | ||||||
|
Porto da elevação |
Mínimo. | 15 | ||||||
| Demux |
Canal adjacente |
Mínimo. | 30 | |||||
|
Canal não adjacente |
Mínimo. | 40 | ||||||
|
Porto da elevação |
Mínimo. | 15 | ||||||
|
Perda de inserção (DB) |
Canal | Máximo. | 1,0 | 1,5 | 1,6 | 1,8 | ||
|
Elevação Porto |
Máximo. | - | 1,2 | |||||
| Ondinha na faixa de passagem (DB) | Máximo. | 0,3 | ||||||
| Diretividade (DB) | Mínimo. | 50 | ||||||
|
Perda da dependência da polarização (DB) |
Máximo. | 0,15 | ||||||
|
Dispersão do modo da polarização (GD) picosegundo |
Máximo. | 0,1 | ||||||
| Perda de retorno (DB) | Mínimo. | 45 | ||||||
| Tipo da fibra |
SMF-28 de vinda com o tubo fraco de 900mm |
|||||||
| Comprimento da fibra (m) | 1.0+/-0.1 | |||||||
| Manipulação do poder (mW) | Máximo. | 500 | ||||||
| Temp de funcionamento. (°C) | -10~+70 | |||||||
| Temp do armazenamento. (°C) | -40~+85 | |||||||
| Dimensões do pacote (milímetros) | L44xW28xH26 | |||||||
Nota:
1. Todas as especificações incluem efeito da temperatura de funcionamento e todos os estados de polarização.
2. Os valores providos sem conectores e perdas de inserção para um conector-par são 0.20dB (típicos) e 0.30dB (máximos).
3. O comprimento da fibra inclui a bota de borracha e exclui o conector.
IL típico mais de -40 a 85C de 8ch CCWDM
Dimensões de paginação:
Aplicação de CCWDM em FTTA
Informação da ordem:
| CCWDM8- | XXXX- | X | X | XX- | X | X |
| Comprimento de onda | Categoria | Tipo da trança | Comprimento | conector | pacote | |
|
1471 1491 1611 |
P |
fibra 0=bare tubo 1=900um fraco cabo de 2=2mm cabo de 3=3mm |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Special |
Linha de produção
|
|
