| Brand Name: | GEZHI or OEM |
| Número do modelo: | módulo de 1x4 CH CCWDM |
| MOQ: | 1 para o módulo de 1x4 CH CCWDM |
| preço: | Get Latest Price |
| Delivery Time: | dias 2~7working |

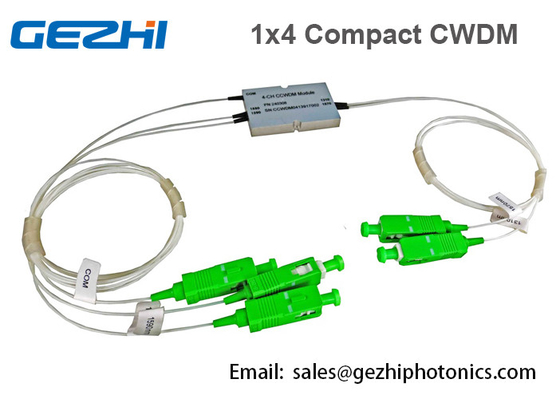

1x4 CH CCWDM ótico Mux/módulo de Demux na rede ótica passiva
GEZHI Photonics CCWDMs. Os multiplexers grosseiros compactos da divisão do comprimento de onda, ou CCWDMs, são os módulos óticos integrados que são projetados melhorar significativamente o desempenho ótico, ao reduzir custos de fabrico, em um pacote menos de 1/4 do tamanho dos módulos convencionais de CWDM.
Nossa precisão e estabilidade alta do comprimento de onda da característica de CCWDMs, baixa perda de inserção, isolamento alto, perda dependente da baixa polarização e um trajeto ótico cola Epoxy-livre. Nosso Telcordia 1209/1221-qualified CCWDM constrói na plataforma proprietária do banco ótico de GEZHI Photonics, e nós acreditamos que tem a pegada a menor de todo o CWDMs comparável. Com um afastamento de canal de 20 nanômetro e características passa-banda largas, permite aplicações da rede do datacom ou das telecomunicações com os lasers uncooled baratos. Estes CCWDM Mux/Demuxes estão disponíveis em quatro ou oito canais e incluem um porto da expansão para 16 sistemas do canal.
Características
Aplicações
Parâmetros:
| Descrição | Unidade | Minuto | Típico | Máximo. | ||
| Perda opcional do canal | DB | 0,8 | 1,0 | |||
| Largura de banda da passagem | nanômetro | 13 | ||||
| Nivelamento | DB | 0,3 | 0,5 | |||
| Isolamento adjacente do canal | DB | 30 | 35 | |||
| Isolamento não adjacente do canal | DB | 40 | 45 | |||
| Diretividade | DB | 55 | ||||
| PDL | DB | 0,2 | ||||
| PMD | picosegundo | 0,2 | ||||
| Poder máximo | mw | 300 | ||||
| Perda de inserção do canal da passagem | P | DB | 0,8 | 1,0 | ||
| 1,0 | 1,5 | |||||
| Comprimento de onda do canal | nanômetro |
1471 1491 1511 1531 1551 1571 1591 1611 Pode ser selecionado a pedido ou todo o 4channel entre 1260-1625 |
||||
| Temperatura de funcionamento | °C | 0 ~+70 | ||||
| Temperatura de armazenamento | °C | -40 ~+85 | ||||
| Pacote | milímetro | 44 (L) X28 (W) X6 (H) | ||||
CWDM comparam CCWDM
Vale notando que embora a tecnologia de CWDM não seja muito popular por muito tempo, mas antes que o selo era procura de CWDM, os colaboradores têm a tecnologia “promovida” para criar multiplexers.
Em contraste com a tecnologia de conexão em cascata provada “velha” do filtro de CWDM, avançou os multiplexers de CWDM fabricados pela tecnologia planar.
Esta tecnologia envolve a criação de um medidor de ondas planar complexo, que seja complementado por filtros de fita fina e por colimadores. os dispositivos da multiplexação feitos usando esta tecnologia são chamados multiplexers de CCWDM (CompactCWDM).
Acima da imagem é uma estrutura interior de multiplexers de CWDM. À esquerda - um clássico com base na fase do filtro do multiplexer CWDM, direita - multiplexer de CCWDM.
Os multiplexers de CCWDM na parte superior não eram populares no primeiro lugar devido a seu tamanho - um pouco mais grande do que uma caixa de fósforos.
Os prestadores de serviços do Internet dos coordenadores são cuidadosos de um dispositivo tão pequeno, que, além disso, seja difícil fixar em um painel de remendo padrão.
Dimensões de paginação:
Informação da ordem:
| CCWDM4+1- | XXXX- | X | X | XX- | X | X |
|
|
Comprimento de onda | Categoria | Tipo da trança | Comprimento | conector | pacote |
|
1471 1491 1611 |
P |
fibra 0=bare tubo 1=900um fraco cabo de 2=2mm cabo de 3=3mm |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Specia |
|
|
