| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-16CH CWDM |
| MOQ: | 1 |
| preço: | Get Latest Price |
| Delivery Time: | dias 2~7working |
| Payment Terms: | T/T, Western Union, Paypal |
Dispositivo passivo 1x16 CWDM Mux Demux para WDM Nettwork, sistema de CATV.
Descrição do produto
GEZHI Photonics oferece uma série completa de CWDM Mux-Demux e ótico adicione unidades do Multiplexer da gota (OADM) para serir todas as aplicações dos tipos e soluções de rede. Alguns as mais comuns são: Gigabit & 10G ethernet, SDH/SONET, ATM, ESCON, canal da fibra, FTTx e CATV.
O multiplexer grosseiro da divisão do comprimento de onda de GEZHI (CWDM Mux/Demux) utiliza a tecnologia de revestimento do filme fino e o projeto proprietário empacotamento do sistema ótico da ligação do metal do não-fluxo do micro. Fornece a baixa perda de inserção, o isolamento alto do canal, a faixa de passagem larga, a sensibilidade de baixa temperatura e o trajeto ótico livre da cola Epoxy.
Nossos produtos de CWDM Mux Demux fornecem até 16channel ou mesmo canal 18 que multiplexam em uma única fibra. Exatamente o a baixa perda de inserção é necessário em redes do WDM, nós pode igualmente adicionar “salta o componente” em um módulo de CWDM Mux/Demux para reduzir o IL como uma opção. O tipo padrão do pacote de CWDM Mux/Demux inclui: Pacote da caixa do ABS, pakcage de LGX e 19" 1U rackmount.
Características
* baixa perda de inserção
* escala de comprimento de onda larga
* baixa interferência
* estabilidade alta, confiança alta
* Cola Epoxy-livre no trajeto ótico
* travando e Não-travando
Aplicações
* linha monitoração
* rede do WDM
* telecomunicação
* aplicação celular
* amplificador ótico da fibra
* rede de Acess
Parâmetro técnico
| Parâmetro | Unidade | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Comprimento de onda do canal | nanômetro | 1270~1610nm e 1271~1611 | |||||||||
| Precisão do comprimento de onda do centro | nanômetro | ±0.5 | |||||||||
| Afastamento de canal | nanômetro | 20 | |||||||||
| Passband de canal (largura de banda de @-0.5dB) | nanômetro | >13 | |||||||||
| Perda de inserção | DB | 0,8 | 1,5 | 2,5 & 1,8 | 5,2 & 3,5 | ||||||
| Ondinha do canal | DB | 0,3 | |||||||||
| Isolamento | Adjacente | DB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| Não-adjacente | DB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Sensibilidade de temperatura da perda do Inertion | dB/℃ | <0> | |||||||||
| Deslocamento da temperatura do comprimento de onda | nm/℃ | <0> | |||||||||
| Perda dependente da polarização | DB | <0> | |||||||||
| Dispersão do modo da polarização | DB | <0> | |||||||||
| Diretividade | DB | >50 | |||||||||
| Perda de retorno | DB | >45 | |||||||||
| Manipulação máxima do poder | mW | 300 | |||||||||
| Temperatura de Opterating | ℃ | -5~+75 | |||||||||
| Temperatura de armazenamento | ℃ | -40~85 | |||||||||
| Dimensão do pacote | milímetro | L100xW80xH10 | L141xW115xH18 | ||||||||

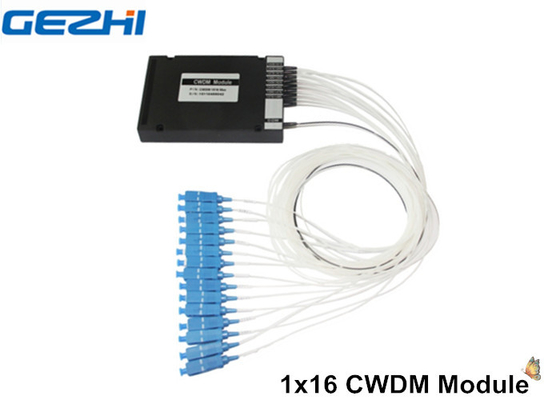

Imagem do produto
Sistema de voz passiva de CWDM Mux Demux
Informação pedindo
| CWDM | XX | X | XX | X | X | XX |
| Número de canais |
Confi - guration |
primeiro canal | Tipo da fibra | Comprimento da fibra | Conector de In/Out | |
|
Canal 04=4 Canal 08=8 Canal 16=16 Canal 18=18 Canal de N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
fibra 1=Bare tubo 2=900um fraco 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
