| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-16CH CWDM |
| MOQ: | 1 |
| preço: | Get Latest Price |
| Delivery Time: | dias 2~7working |
| Payment Terms: | T/T, Western Union, Paypal |

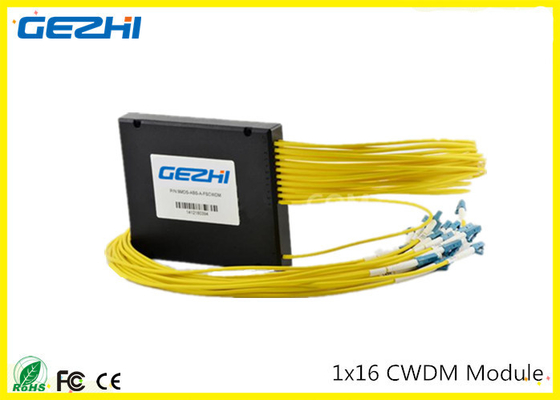

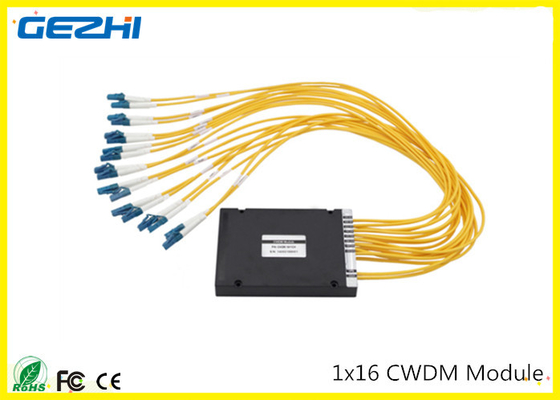

módulo de 1x16CH CWDM Mux/Demux
Descrição:
As tecnologias de CWDM e de DWDM fornecem um modo eficaz compartilhar de um par de costas da fibra e unir várias comunicações conecta como: 10G, SONET OC-192, STM-64, canal 1G/2G/4G da fibra, Gigabit Ethernet, OC3/OC12 ou OC48 e E1/T1, apenas usando comprimentos de onda diferentes da luz para cada canal.
Nossa gama de produtos inclui soluções muito disponíveis para tecnologias de CWDM e de DWDM, com mínimo ou nenhuma gestão, mas igualmente soluções profissionais da classe do portador com funções completas da gestão e de monitoração, redundância em fontes da fibra e da alimentação e em categoria do Telco as especificações que podem ir acima a 80 canais de capacidade de DWDM 10G em um único circuito da fibra.
Nossos produtos óticos do WDM Mux estão flexíveis com uma solução barata que permita a expansão de capacidade existente da fibra, e disponíveis com a gaveta plástica do módulo do ABS, o 19" caixa montável da cremalheira e o empacotamento padrão de LGX. Não importa o que o tipo dos conectores, como FC, ST, SC, LC, etc., está toda disponível, e nós podemos igualmente misturar conectores diferentes em um dispositivo.
Aplicação de CWDM Mux Demux:
Especificação:
| Parâmetro | Unidade | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Comprimento de onda do canal | nanômetro | 1270~1610nm e 1271~1611 | |||||||||
| Precisão do comprimento de onda do centro | nanômetro | ±0.5 | |||||||||
| Afastamento de canal | nanômetro | 20 | |||||||||
| Passband de canal (largura de banda de @-0.5dB) | nanômetro | >13 | |||||||||
| Perda de inserção | DB | 0,8 | 1,5 | 2,5 & 1,8 | 5,2 & 3,5 | ||||||
| Ondinha do canal | DB | 0,3 | |||||||||
| Isolamento | Adjacente | DB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| Não-adjacente | DB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Sensibilidade de temperatura da perda do Inertion | dB/℃ | <0> | |||||||||
| Deslocamento da temperatura do comprimento de onda | nm/℃ | <0> | |||||||||
| Perda dependente da polarização | DB | <0> | |||||||||
| Dispersão do modo da polarização | DB | <0> | |||||||||
| Diretividade | DB | >50 | |||||||||
| Perda de retorno | DB | >45 | |||||||||
| Manipulação máxima do poder | mW | 300 | |||||||||
| Temperatura de Opterating | ℃ | -5~+75 | |||||||||
| Temperatura de armazenamento | ℃ | -40~85 | |||||||||

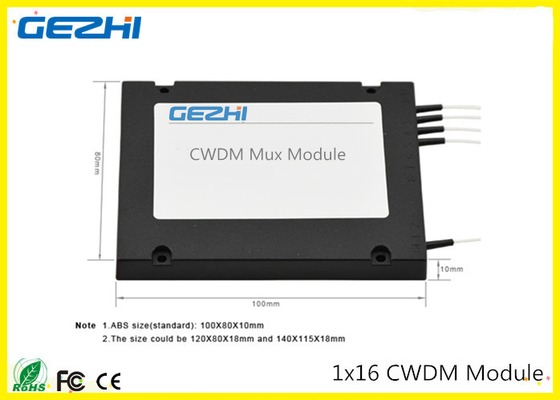

| Dimensão do pacote | milímetro | L100xW80xH10 | L141xW115xH18 | ||||||||
Nota:
1. Especificado sem conectores. Adicione uma perda 0.2dB adicional pelo conector.
2. Nós podemos fazer a baixa solução da perda de inserção também. Para mais informação, envie e-mail por favor a shirley@gezhiphotonics.com
Front Panel Details:
Imagem 4CH da fibra dupla CWDM, como uma referência
①Porto comum:
SC, FC, LC, ST com os conectores de UPC/APC disponíveis.
②Porto do monitor:
Porto do monitor, porcentagem diferente da torneira para sua escolha (5%, 1%)
SC, FC, LC, ST com os conectores de UPC/APC disponíveis.
③Porto da elevação:
Porto da elevação, isolamento diferente para sua escolha (<15db>
SC, FC, LC, ST com os conectores de UPC/APC disponíveis.
④Porto padrão 1310nm/1550nm:
porto do passband 1310nm: isolamento diferente para sua escolha (15dB~30dB, 30dB~40dB), entrementes largura de banda diferente para sua escolha (±50nm, ±6.5nm)
porto do passband 1550nm: isolamento diferente para sua escolha (15dB~30dB, 30dB~40dB), entrementes largura de banda diferente para sua escolha (±50nm, ±6.5nm)
SC, FC, LC, ST com os conectores de UPC/APC disponíveis.
⑤Porto de Mux/Demux para comprimentos de onda específicos:

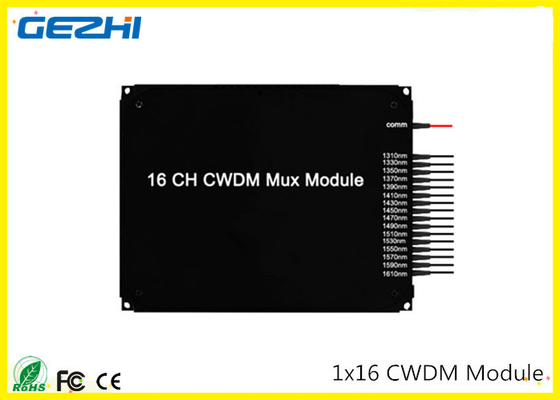

Há dezoito comprimentos de onda desde 1270 nanômetro disponível do centro a 1610nm, com cada etapa 20nm para sua escolha.
SC, FC, LC, ST com os conectores de UPC/APC disponíveis.
Informação pedindo:
| CWDM | XX | X | XX | X | X | XX |
| Número de canais |
Confi - guration |
primeiro canal | Tipo da fibra | Comprimento da fibra | Conector de In/Out | |
|
Canal 04=4 Canal 08=8 Canal 16=16 Canal 18=18 Canal de N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
fibra 1=Bare tubo 2=900um fraco 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
