| Brand Name: | GEZHI or OEM |
| Número do modelo: | Dispositivo de GZ-FWDM |
| MOQ: | 1 |
| preço: | Get Latest Price |
| Delivery Time: | dias 2~7working |

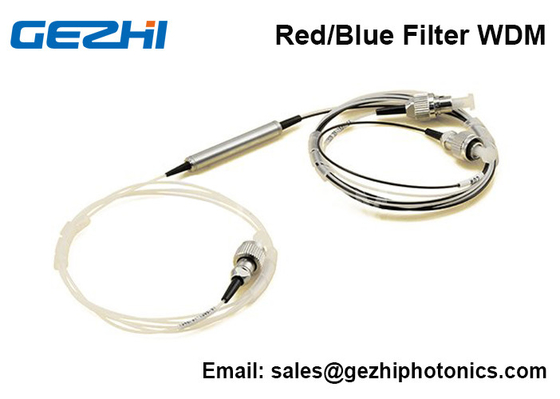

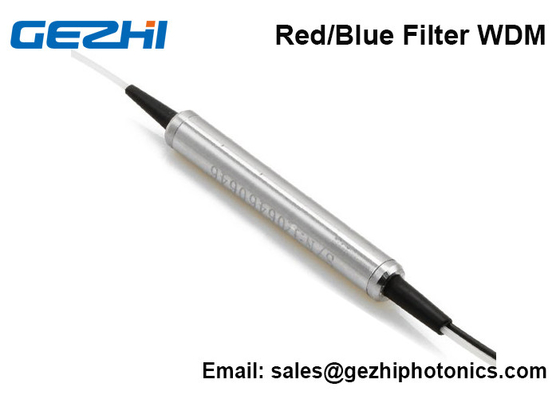

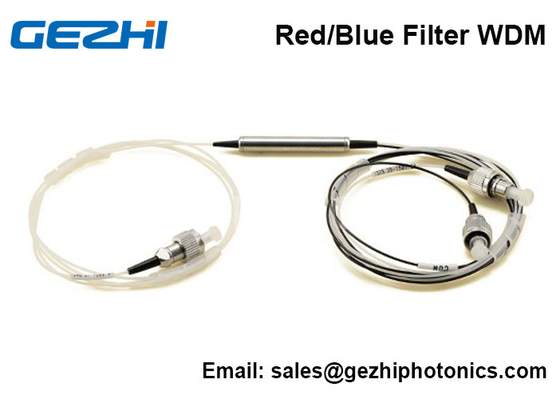

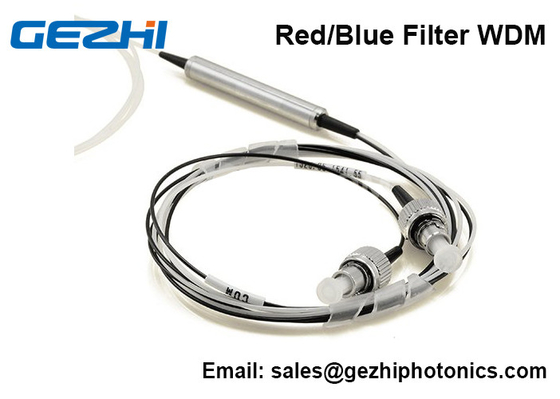

GEZHI filtro vermelho/azul de DWDM é um dispositivo de fita fina do filtro. É um dispositivo do três-porto. Um porto é chamado a “terra comum.” Outros dois portos fornecem a canalização para duas o comprimento de onda “faixas.”
As duas faixas são as vermelhas (λ>1547 nanômetro) e as azuis (λ<1543 nm="">
Uma faixa atravessa o pé refletido, e a outra faixa atravessa o pé da passagem.
|
Tipicamente, contudo, o dispositivo é usado como (isto é bidirecional) um WDM em dois sentidos. Uma faixa está enviada ao pé comum, quando a outra faixa for entregada do pé comum. (veja o diagrama do exemplo) em um módulo de DWDM, que use filtro vermelho/azul, um Mux pode ser combinado com um Demux.
Por exemplo, o Mux combina os canais de DWDM na faixa vermelha, quando o Demux separar os canais de DWDM na faixa azul. Usando fillter vermelho/azul, um pode combinar o vermelho transmite os canais e o azul recebe os canais em uma única fibra. |
Exemplo WDM vermelho/azul no uso bidirecional. |
Características Aplicação
Perda de inserção de Ø baixa Rede do WDM de Ø
Faixa de passagem larga de Ø Linha monitoração de Ø
Isolamento alto do canal de Ø Telecomunicação de Ø
Confiança alta de Ø Instrumentos de teste de Ø
Filtro filtro filtro faixa vermelha/azul de DWDM faixa vermelha/azul de DWDM faixa vermelha/azul de DWDM com
com o tubo de aço inoxidável com pacote plástico da montagem de RU Rack do pacote 19" 1 da caixa de ASB
Especificações de rendimento
| Tipo | FWDM | ||
| Comprimento de onda do canal da passagem | nanômetro | 1547~1561 (vermelho) | 1530~1543.2 (azul) |
| Comprimento de onda do canal da reflexão | nanômetro | 1530~154.2 (azul) | 1547~1561 (vermelho) |
| Perda de inserção do canal da passagem | DB | ≤0.60 | |
| Perda de inserção do canal da reflexão | DB | ≤0.40 | |
| Ondinha do canal | DB | ≤0.3 | |
| Isolamento adjacente do canal | DB | ≥30 | |
| Isolamento expresso do canal | DB | ≥12 | |
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Diretividade | DB | ≥55 | |
| Perda de retorno | DB | ≥50 | |
| Manipulação do poder | mW | 300 | |
| Temperatura de funcionamento | ℃ | -5~+70 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Dimensões do pacote | milímetro | φ5,5x34 | |
Nota: 1. a personalização está disponível.
2. A perda de inserção não inclui o conector, cada conector adicionará a perda 0.2dB.
3. O outro comprimento de onda pode ser feito em cima do pedido do cliente. Por exemplo, L-faixa R/B, faixa de C/L.
Informação pedindo
| Comprimento de onda | Especs. do pacote | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| Comprimento de onda de R/B=Red/Blue |
1= Φ5.5mm×34mm 2= 90×20×10 milímetro 3=100×80×10.5 milímetro 4= 120×80×18 milímetro 5=140×115×18 milímetro 6=19” 1U Rackmount X= outro |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Mais imagem
|
|
