| Brand Name: | GEZHI or OEM |
| Número do modelo: | WDM GZ-vermelho/azul |
| MOQ: | 1 |
| preço: | Get Latest Price |
| Delivery Time: | dias 2~7working |
Filtro vermelho/azul da faixa micro-ótica do porto C do WDM 3 no sistema de DWDM
GEZHI 1x2 filtro faixa vermelha/azul de DWDM é um micro dispositivo passivo do sistema ótico baseado na tecnologia ambientalmente estável do filtro do filme fino. É usado principalmente para separar ou combinar sinais vermelhos do comprimento de onda da faixa e sinais do comprimento de onda da faixa azul na faixa de C, em sistemas da única fibra DWDM e no sistema bidirecionais da amplificação do poder superior. Os componentes são caracterizados com passband largo, baixa perda de inserção, a perda do retorno alta, estabilidade ambiental excelente e poder superior segurando a capacidade.
Em um módulo de DWDM, que use filtro vermelho/azul, um Mux pode ser combinado com um Demux. Por exemplo, o Mux combina os canais de DWDM na faixa vermelha, quando o Demux separar os canais de DWDM na faixa azul. Usando filtro vermelho/azul, um pode combinar o vermelho transmite os canais e o azul recebe os canais em uma única fibra.
Características
Aplicação
Especificações de rendimento
| Tipo | MWDM | ||
| Comprimento de onda do canal da passagem | nanômetro | 1549.12~1562.83 (vermelho) | 1530.13~1541.55 (azul) |
| Comprimento de onda do canal da reflexão | nanômetro | 1530.13~1541.55 (azul) | 1549.12~1562.83 (vermelho) |
| Perda de inserção do canal da passagem | DB | ≤0.50 | |
| Perda de inserção do canal da reflexão | DB | ≤0.40 | |
| Ondinha do canal | DB | ≤0.3 | |
| Isolamento adjacente do canal | DB | ≥30 | |
| Isolamento expresso do canal | DB |
≥15
|
|
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Estabilidade térmica | dB/℃ | ≤0.005 | |
| Diretividade | DB | ≥50 | |
| Perda de retorno | DB | ≥45 | |
| Manipulação do poder | mW | 300 | |
| Temperatura de funcionamento | ℃ |
-30~+80
|
|
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Máximo Elástico Carga | N | 5 | |
| Dimensões do pacote | milímetro | Φ5.5xL34 (250um)/Φ5.5xL38 (900um) | |
Nota: 1. a perda de inserção não inclui o conector, cada conector adicionará a perda 0.2dB.
2. O outro comprimento de onda pode ser feito em cima do pedido do cliente. Por exemplo, L-faixa R/B, faixa de C/L.
Informação pedindo
| Comprimento de onda | Especs. do pacote | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| Comprimento de onda de R/B=Red/Blue |
1= Φ5.5mm×34mm 2= 90×20×10 milímetro 3=100×80×10.5 milímetro 4= 120×80×18 milímetro 5=140×115×18 milímetro 6=19” 1U Rackmount X= outro |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |

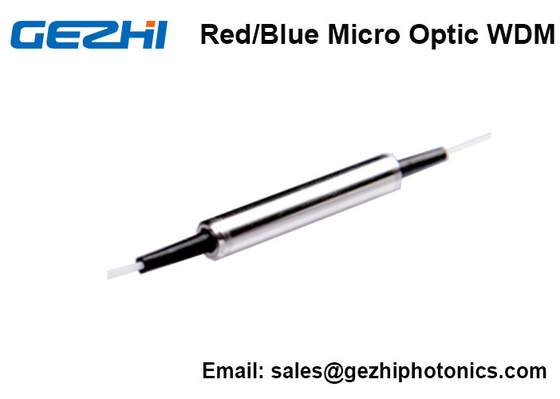

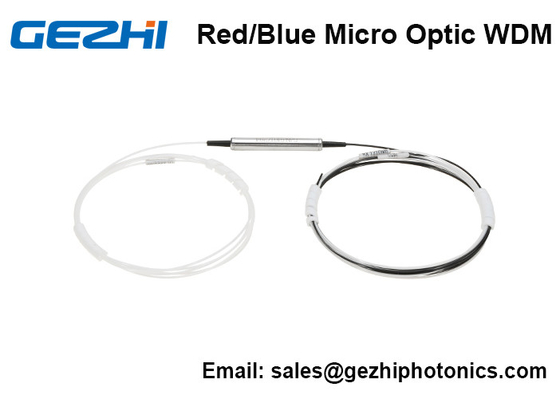

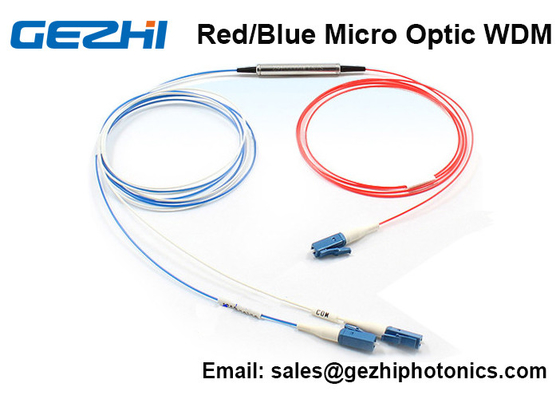

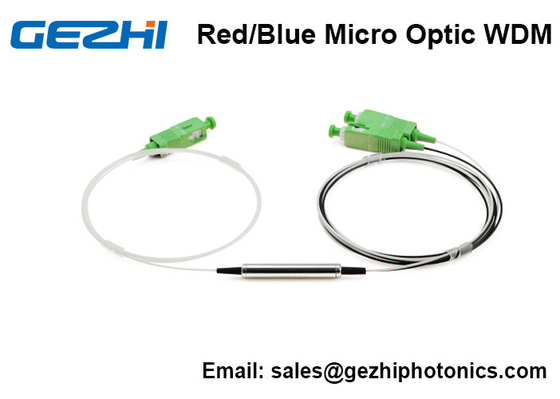

Mais imagem:
|
|
