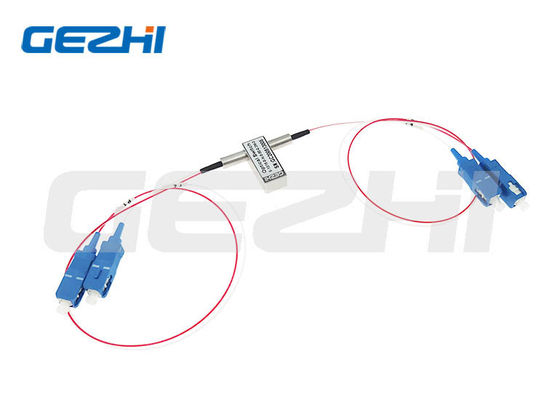

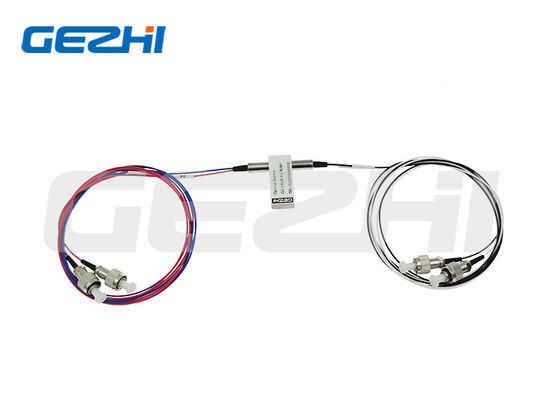

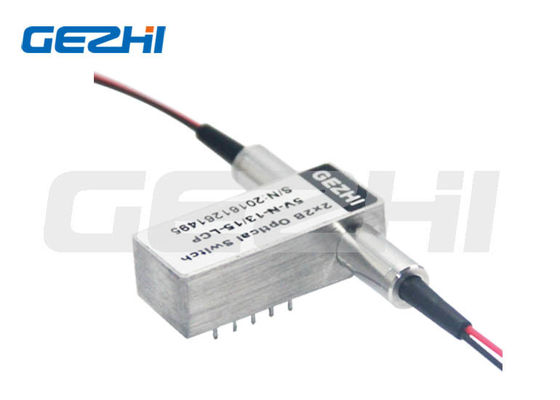

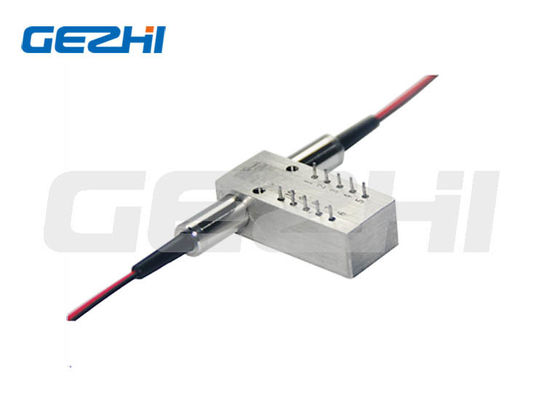

3V 2x2B Switch Óptico de Fibra com Comprimento de Onda de 1260-1650nm e Controle Latching ou Non-Latching

Name: 3V 2x2B Switch Óptico de Fibra com Comprimento de Onda de 1260-1650nm e Controle Latching ou Non-Latching
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 2x2B-SM-13/15-5N
Price: 71.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	2x2B-SM-13/15-5N
MOQ:	1PC
preço:	US$58-US$85

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Tipo:

Soluções FTTX

usar:

Monitor de sistema

Tempo de garantia:

3 anos

Comprimento de onda:

1260-1650nm

Tensão:

3V ou 5V

Conector de fibra:

LC/UPC, FC/APC, SC/APC etc.

Porta:

2x2B

Tipo de controle:

Travamento ou não travamento

Aplicativo:

OADM configurável

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

negociável

Destacar:

Interruptores óticos da fibra de LC/UPC

interruptores óticos da fibra 3V

Interruptor da fibra de SC/UPC

Descrição do produto

Comutadores de fibra óptica 3V 2x2B com LC/UPC LC/APC SC/UPC

2x2 interruptores ópticos de contorno opto-mecânicos

O switch de fibra óptica bidirecional opto-mecânico 2x2B conecta canais ópticos redirecionando 2 sinais ópticos de entrada para 2 fibras de saída.Isto é conseguido através de uma configuração opto-mecânica e activado através de um sinal de controlo elétricoO interruptor tem sensores de posição elétricos integrados.

Com base na tecnologia de filtro de película fina que fornece um método robusto de alterar o caminho da luz,Esta série de produtos tem uma configuração de plataforma drasticamente simplificada, oferecendo alta fiabilidade e baixo custo de produção.Este novo projecto reduz significativamente a sensibilidade à posição das peças em movimento, oferecendo uma elevada estabilidade sem precedentes, bem como um baixo custo inigualável.

Características principais e aplicações

Características

Baixa perda de inserção
Ampla faixa de comprimento de onda
Baixa transmissão de som
Alta estabilidade, alta fiabilidade
Sem epoxi na via óptica
De fixação e não fixação

Aplicações

Alteração de rede
Monitorização do sistema
Bloqueio do canal
Modulo e integração do sistema
Rede da área metropolitana
Proteção e restauração da rede

Parâmetros técnicos

Parâmetros	Unidade	GZ-FSW-2*2B
Faixa de comprimento de onda	nm	850±40/1300±40 1260±1650
Comprimento de onda operacional	nm	850/1300 1310/1550
Perda de inserção	dB	Tipo:0.8 Max:1.2 Tipo:0.6 Max:0.8
Perda de retorno	dB	MM≥30 SM≥50
Transmissão	dB	MM≥35 SM≥55
PDL	dB	≤ 0.05
WDL	dB	≤ 0.25
TDL	dB	≤ 0.25
Repetitividade	dB	≤ ± 0.02
Fornecimento de energia	v	3.0 ou 5.0
Período de vida	vezes	≥107
Tempo de comutação	ms	≤ 8
Potência de transmissão	mW	≤ 500
Temperatura de funcionamento	°C	-20+70
Temperatura de armazenamento	°C	-40+85
Peso	g	16
Dimensão	mm	(L) 27.0(W) 12.0(H) 8.2

Configuração do pin

Parâmetros	Pins	Motor elétrico	Sensor de estado
2*2B Caminho óptico	P1-P3 não trancante	- Não.	Fechar. Abrir.
2*2B Caminho óptico	P1-P4, P2-P3 não trancante	V+ -- -- -- -- GND	Abre. Fecha. Fecha.
2*2B Caminho óptico	P1-P3 de fixação	-- -- GND V+	Fechar. Abrir.
2*2B Caminho óptico	P1-P4 P2-P3	V+ GND	Abre. Fecha. Fecha.

Diagrama de rota óptica

Perguntas Frequentes

Q1: Posso ter uma ordem de amostra? Qual é o seu MOQ?

A1: A ordem de amostra é bem-vinda para testar e verificar a qualidade. Nós não temos MOQ, 1pcs amostra está disponível. Também amostra misturada são aceitáveis.

Q2: Qual é o tempo de entrega?

A2: O tempo normal de chegada é de cerca de 1 semana. Para grande quantidade e produtos especiais, por favor verifique o tempo de chegada com o nosso representante de vendas.Mantemos estoque para alguns produtos e poderia enviar dentro de 1-3 dias após receber o pagamento.

Q3: Quais são os termos de pagamento?

A3: Termos de pagamento: T/T, PayPal, Western Union, pagamento em numerário, ALI, etc.

Q4: Qual é o seu prazo de garantia?

A4: Garantia de 3 anos.

P5: Posso usar o nosso próprio logotipo, rótulo e embalagem?

A5: Sim, fornecemos serviço OEM de acordo com seus requisitos, incluindo rótulos personalizados de produtos, logotipos, números de peças, números de série e embalagens.
