| Brand Name: | GEZHI or OEM |
| Número do modelo: | 2x2B-SM-13/15-5N |
| MOQ: | 1PC |
| preço: | Negociável |

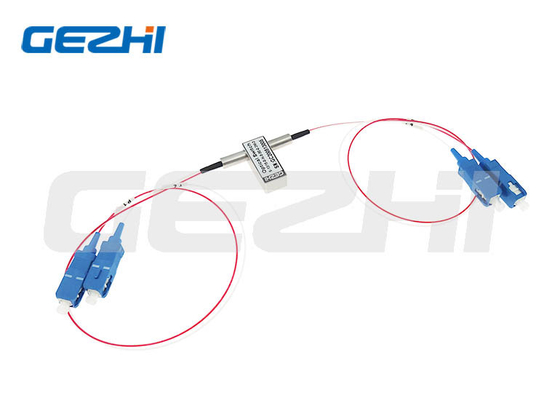

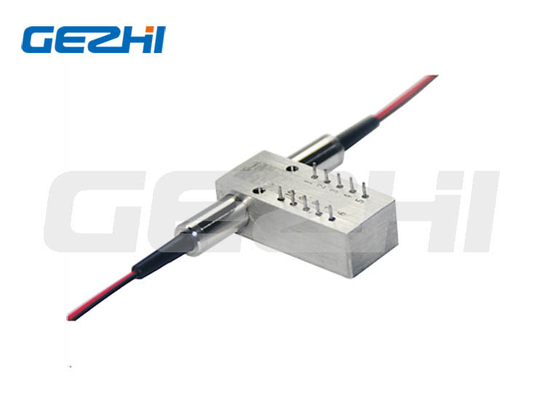

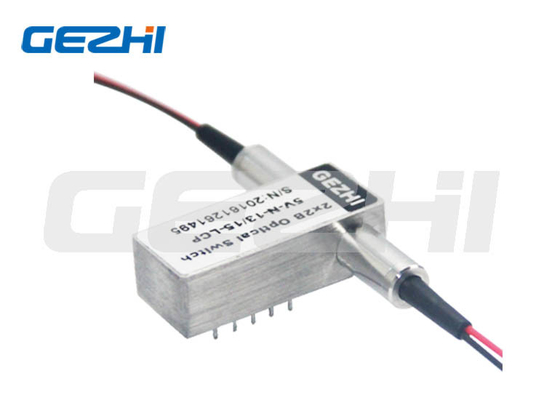

2x2 Comutadores ópticos de contorno opto-mecânicos
O switch de fibra óptica bidirecional opto-mecânico 2x2B conecta canais ópticos redirecionando 2 sinais ópticos de entrada para 2 fibras de saída.Isto é conseguido através de uma configuração opto-mecânica e activado através de um sinal de controlo elétricoO interruptor tem sensores de posição elétricos integrados. Baseado na tecnologia de filtro de película fina que fornece um método robusto de alterar o patch de luz,Esta série de produtos tem uma configuração de plataforma drasticamente simplificada, oferecendo alta fiabilidade e baixo custo de produção.Este novo projecto reduz significativamente a sensibilidade à posição das peças em movimento, oferecendo uma elevada estabilidade sem precedentes, bem como um baixo custo inigualável.
| Características: | Aplicações: |
|
Baixa perda de inserção |
Alteração de rede |
|
Ampla faixa de comprimento de onda |
Monitorização do sistema |
|
Baixa transmissão de som |
Bloqueio do canal |
|
Alta estabilidade, alta fiabilidade |
Modulo e integração do sistema |
|
Sem epoxi na via óptica |
Rede da área metropolitana |
| De fixação e não fixação | Proteção e restauração da rede |
Parâmetro técnico
| Parâmetros | Unidade | GZ-FSW-2×2B | |
| Faixa de comprimento de onda | nm | 850±40/1300±40 | 1260 ¢ 1650 |
| Comprimento médio de funcionamento | nm | Outros produtos de limpeza | 1310/1550 |
| Perda de inserção | dB | Tipo:0.8 Max:1.2 | Tipo:0.6 Max:0.8 |
| Perda de retorno | dB | MM≥30 SM≥50 | |
| Transmissão | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤ 0.05 | |
| WDL | dB | ≤ 0.25 | |
| TDL | dB | ≤ 0.25 | |
| Repetitividade | dB | ≤ ± 0.02 | |
| Fornecimento de energia | v | 3.0 ou 5.0 | |
| Período de vida | vezes | ≥107 | |
| Tempo de comutação | ms | ≤ 8 | |
| Potência de transmissão | mW | ≤ 500 | |
| Temperatura de funcionamento | °C | -20+70 | |
| Temperatura de armazenamento | °C | -40+85 | |
| Peso | g | 16 | |
| Dimensão | mm | (L) 27.0×(W) 12.0×(H) 8.2 | |
Pins
| Parâmetros | Pins | Motor elétrico | Sensor de estado | ||||||
| 2×2B | Percurso óptico | 1 | 5 | 6 | 10 | 2 a 3 | 3 a 4 | 7 a 8 | 8 a 9 |
| Não-abreviação | P1-P3 | - Não. | - Não. | - Não. | - Não. | Fecha. | Aberto | Aberto | Fecha. |
| P1-P4, P2-P3 | V+ | - Não. | - Não. | GND | Aberto | Fecha. | Fecha. | Aberto | |
| acoplamento | P1-P3 | - Não. | - Não. | GND | V+ | Fecha. | Aberto | Aberto | Fecha. |
| P1-P4 P2-P3 | V+ | GND | - Não. | - Não. | Aberto | Fecha. | Fecha. | Aberto | |
Rota óptica
Perguntas frequentes
Q1:Posso pedir uma amostra? Qual é o seu MOQ?
Vídeo
|
|
